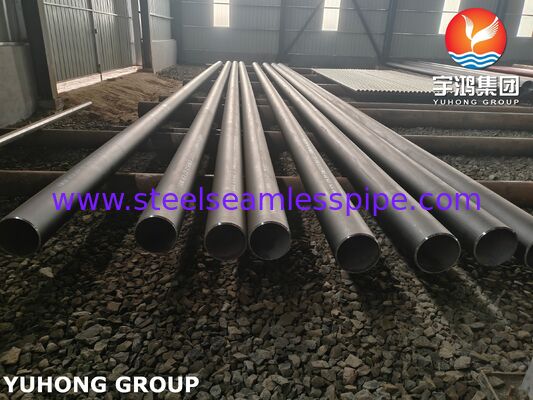

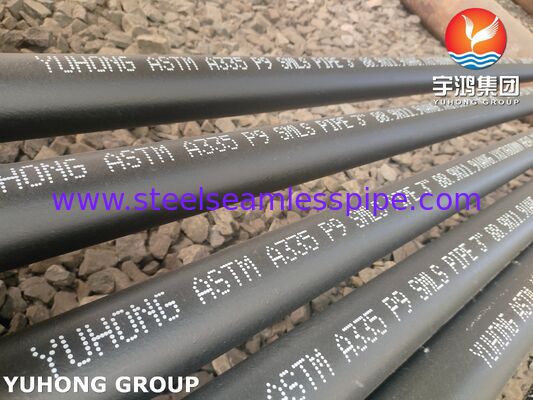

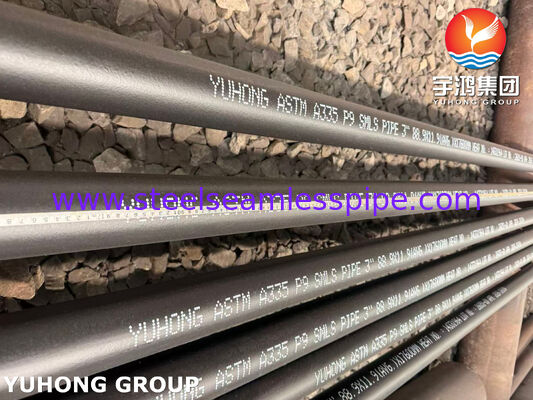

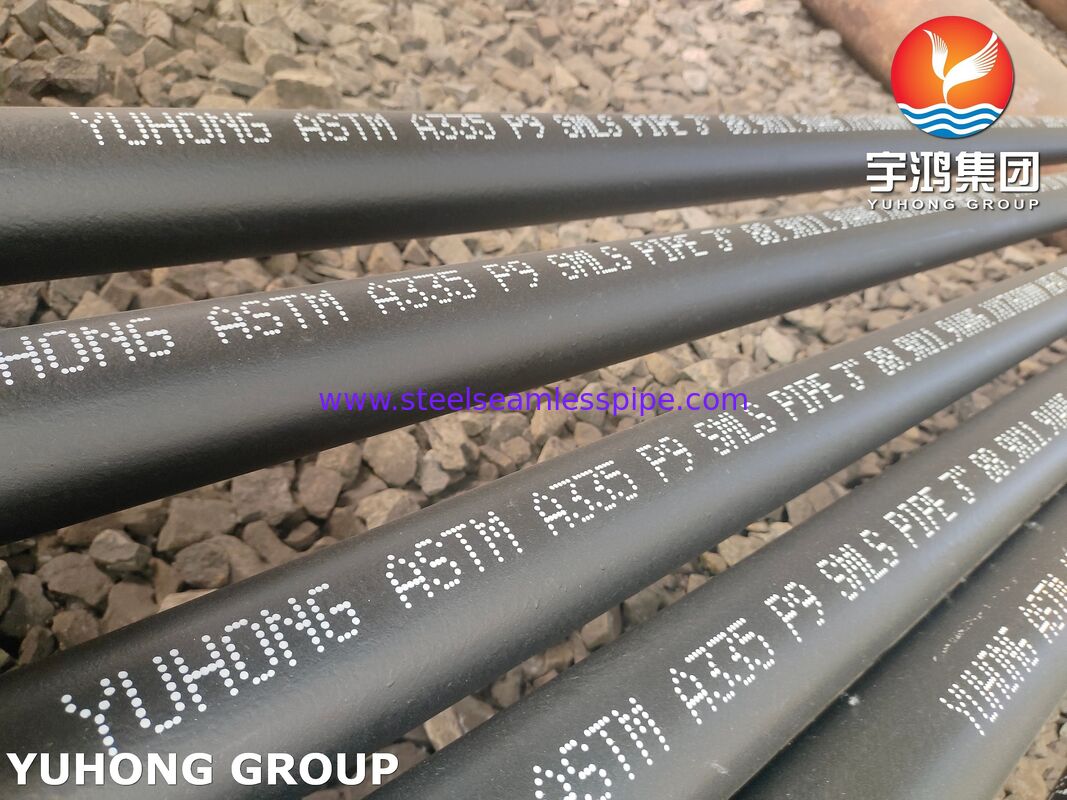

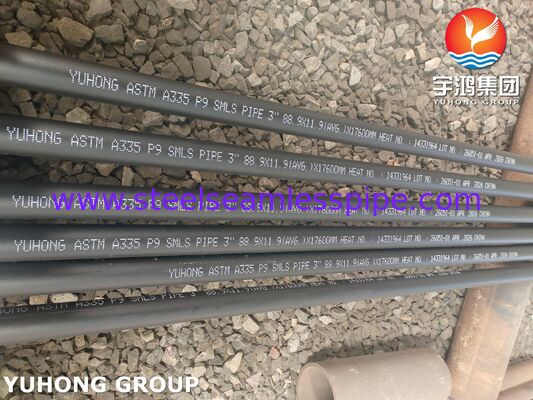

Tubo in acciaio legato ASTM A335 Tubo senza saldatura in lega di cromo-molibdeno grado P9 P22

Principali applicazioni dei tubi ASTM A335 P9

Il tubo senza saldatura ASTM A335 P9 è un tubo in lega ferritica resistente al calore contenente il 9% di cromo e l'1% di molibdeno. Può essere utilizzato continuamente ad alta pressione entro 550 ~ 593 ° C, con eccellente resistenza all'ossidazione ad alta temperatura, resistenza alla corrosione da solfuro ad alta temperatura e resistenza allo scorrimento. È ampiamente applicato nell'energia termica, nel cracking della raffinazione del petrolio, nell'idrotrattamento e nelle apparecchiature chimiche ad alta temperatura e alta pressione.

1. Industria dell’energia termica (applicazione più comune)

• Fasci tubieri del surriscaldatore e del postriscaldatore della caldaia

Riscaldano il vapore saturo trasformandolo in vapore surriscaldato ad alta temperatura di 550–600°C e ad alta pressione di 16–26 MPa.

• Condotte principali del vapore, collettori e condutture del vapore

Tubi P9 di grande diametro a pareti spesse che collegano le uscite della caldaia alle turbine a vapore, fungendo da condutture principali di pressione ad alta temperatura delle unità di generazione di energia.

• Riscaldatori ad alta pressione e sezioni ad alta temperatura degli economizzatori.

2. Unità di raffinazione del petrolio e cracking con vapore

(1) Impianti di cracking a vapore dell'etilene

• Condutture di uscita delle sezioni di radiazione del forno di cracking, condotte di raffreddamento e condotte di frazionamento ad alta temperatura;
• Trasportano petrolio e gas crackizzati ad alta temperatura e resistono alla corrosione da solfuri ad alta temperatura.

(2) Unità di idroprocessamento (Hydrocracking e Reforming catalitico)

• Condutture di ingresso e uscita di idroreattori, tubi di forni di riscaldatori di processo e fasci tubieri di scambiatori di calore ad alta temperatura;
• Tollerano idrogeno ad alta temperatura e alta pressione e mezzi H₂S e offrono prestazioni molto migliori rispetto all'acciaio al carbonio e al P22 nel resistere alla corrosione da idrogeno e all'infragilimento da idrogeno.

(3) Unità di coking ritardato e cracking catalitico fluido (FCC).

• Tubi del forno di riscaldatori, linee di trasferimento e tubazioni laterali ad alta temperatura di frazionatori;
• Forniscono olio residuo e gasolio contenenti zolfo a 450–520°C e hanno una durata di servizio molto più lunga rispetto al normale acciaio al carbonio.

(4) Condutture laterali ad alta temperatura di unità di distillazione atmosferica e sotto vuoto, condotte di riscaldamento dell'asfalto.

3. Attrezzature ad alta temperatura per le industrie chimiche e del carbone

• Condotte di reforming ad alta temperatura per impianti di sintesi di ammoniaca e metanolo;

• Scambiatori di calore ad alta temperatura, riscaldatori a fascio tubiero e fasci tubieri di caldaie a recupero di calore;

• Condotte di processo ad alta temperatura per progetti da carbone a liquido e da carbone a olefine.

4. Condotte ausiliarie per isole convenzionali di centrali nucleari

Condotte per acqua di alimentazione e vapore ausiliario ad alta temperatura del circuito secondario delle centrali nucleari, condotte di trasmissione del mezzo di raffreddamento con proprietà antiossidanti e antiradiazioni stabili.

5. Altri scenari industriali ad alta temperatura

• Tubi per forni di riscaldamento metallurgico e forni per trattamento termico;

• Principali condutture ad alta temperatura per forni ad olio diatermico;

• Ugelli ad alta temperatura abbinati a recipienti a pressione, nonché raccordi di supporto a pareti spesse (gomiti, raccordi a T, riduttori in materiale P9).

Tabella comparativa dei materiali A335 P9 / P22 / P91

Composizione chimica di base e temperatura massima di servizio a lungo termine

Composizione chimica(%):

Proprietà meccaniche:
