ASTM B171 C46400 Foglio di tubi di ottone per acqua di mare e frigoriferi marini - Componente per scambiatori di calore in lega di rame lavorato con precisione

Gruppo Yuhong: componenti di precisione per scambiatori di calore: dai tubi alle piastre tubiere

Yuhong Group Co., Ltd. fornisce sistemi termici completi –scambiatori di calore a fascio tubiero (design di scambiatori di calore TEMA), recipienti a pressione e raffreddatori ad aria– così come ogni componente interno critico:Tubo ad aletta, tubo del forno, tubo dello scambiatore di calore, tubo senza saldatura in acciaio inossidabile, tubo in lega di nichel, tubo in lega di rame, piastra tubiera dello scambiatore di calore e fascio tubiero dello scambiatore di calore.

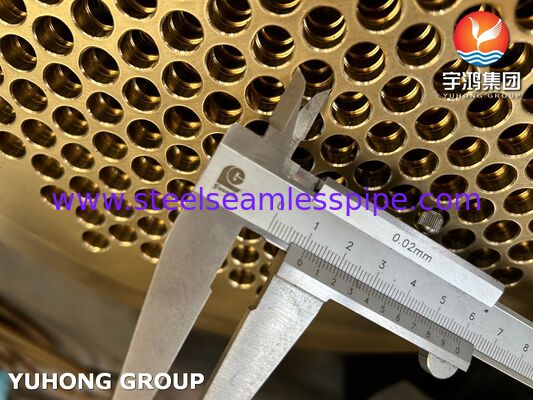

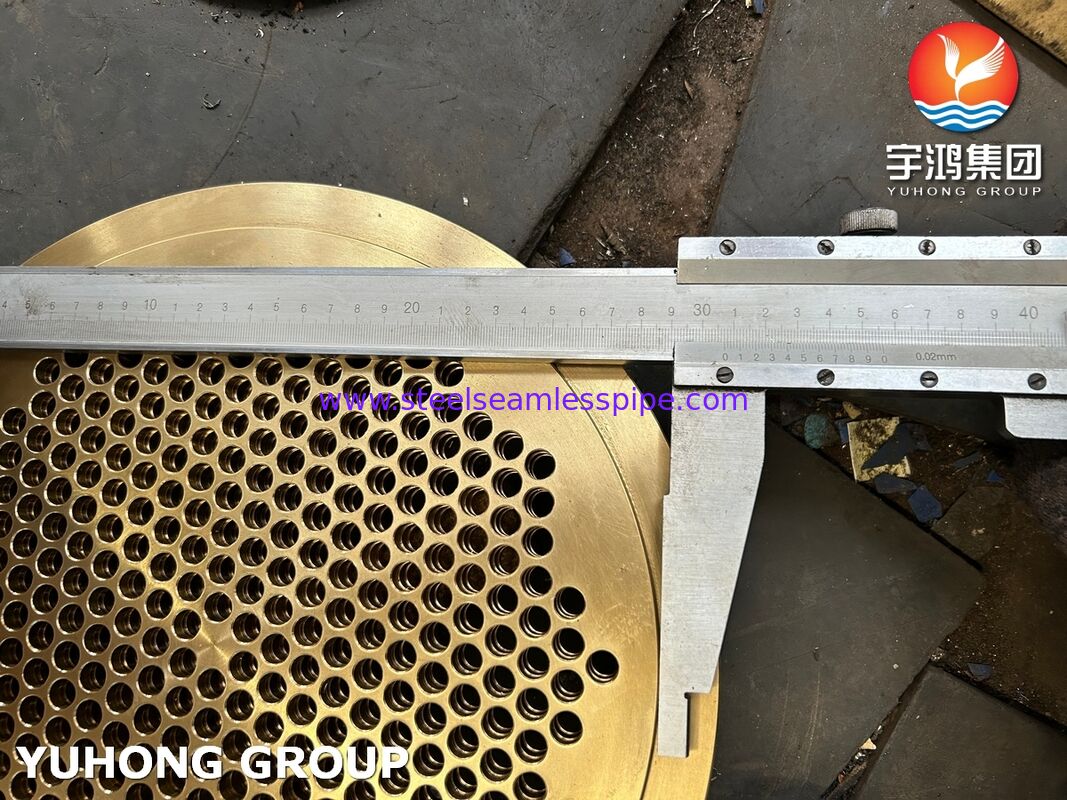

Nella foto allegata è mostrato uno dei nostriPiastre tubiere in ottone navale ASTM B171 C46400– un componente in lega di rame ad alta resistenza e resistente alla corrosione progettato per applicazioni di raffreddamento marino e con acqua di mare.

Focus prodotto: Piastra tubiera navale in ottone: lo standard per gli scambiatori di calore per acqua di mare

ILpiastra tubiera dello scambiatore di caloreè uno dei componenti più critici per il mantenimento della pressione in qualsiasi scambiatore di calore a fascio tubiero. Fissa ogni tubo nel fascio, separa il lato tubo dal lato mantello e deve resistere sia alle forze di espansione meccanica del tubo che ai cicli operativi di pressione/temperatura.

In base all'immagine, questa piastra tubiera presenta:

• Materiale:ASTM B171 C46400 (ottone navale/lega rame‑zinco‑stagno)

• Tipo di materiale:Piastra tubiera in lega di rame – specificatamente formulata per la resistenza all'acqua di mare

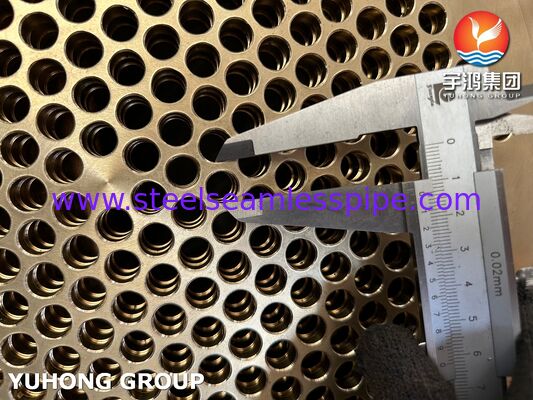

• Lavorazione:Fori per tubi praticati con precisione con scanalature per l'espansione meccanica del tubo

• Marcatura:Timbrato chiaramente con l'identificazione del materiale ("ASTM B171 C46400 TUBESHEET") per la completa tracciabilità

Perché l'ottone navale (C46400) per le piastre tubiere?

Componenti chiave che si interfacciano con questa piastra tubiera

Caratteristiche tecniche della nostra piastra tubiera navale in ottone

• Resistente alla dezincificazione:Il contenuto di stagno e arsenico previene la lisciviazione selettiva dello zinco, la modalità di guasto più comune nell'ottone comune.

• Foratura di precisione:I fori dei tubi sono realizzati con precise tolleranze di diametro (tipicamente +0,05/‑0,00 mm) per garantire una rotolamento uniforme del tubo.

• Fori del tubo scanalato:Le scanalature interne (tipicamente 2 o 3 scanalature per foro) aumentano la resistenza all'estrazione dei tubi espansi.

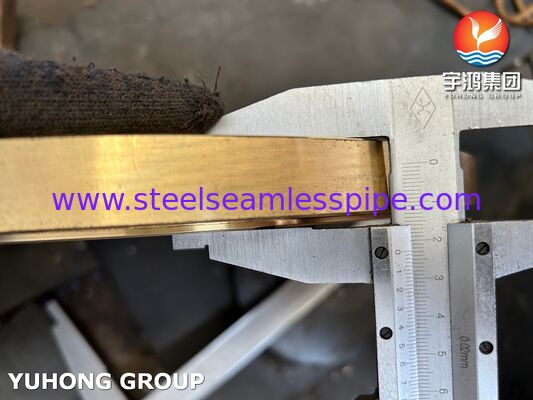

• Piastra forgiata o rullata:Forniamo le piastre tubiere C46400 comeforgiato(per spessore/alta pressione) opiatto arrotolato(per compiti standard).

• Tracciabilità completa:Su ogni piastra tubiera è impresso il grado del materiale e l'identificazione dell'ispezione, come mostrato nella fotografia.

Modulo informativo: Ottone navale C46400 rispetto a piastre tubiere in altre leghe di rame – Guida alla selezione

Quando scegliere la piastra tubiera in ottone navale C46400:

• L'acqua di raffreddamento èacqua di mare pulita o acqua salmastra(non molto inquinato)

• La velocità è controllata(tipicamente 1,5‑2,5 m/s attraverso i tubi)

• L'ammoniaca non è presentenell'acqua (p. es., non a valle delle piante fertilizzanti)

• Hai bisogno di unalternativa economicamente vantaggiosa al rame-nichelper un servizio moderato di acqua di mare

Applicazioni comuni per le piastre tubiere C46400

• Scambiatori di calore di bordo:Radiatori acqua camicia motore, radiatori olio lubrificante (lato acqua di mare)

• Centrali elettriche costiere:Condensatori ausiliari dell'acqua di raffreddamento, raffreddatori dei cuscinetti

• Impianti di dissalazione:Riscaldatori salamoia, condensatori evaporatori

• Piattaforme offshore:Raffreddatori di processo (dove spesso si preferisce il Cu‑Ni, ma si utilizza l'ottone navale per compiti meno critici)

• Chiller industriali:Raffreddamento ad acqua di mare a passaggio singolo

Vantaggi di ordinare una piastra tubiera C46400 dal gruppo Yuhong

• Esattamente al tuo disegno:Elaboriamo la vostra dimensione, modello di foro, specifica della scanalatura e disposizione dei fori dei bulloni.

• Tempi rapidi:I pezzi grezzi forgiati o in lamiera vengono lavorati generalmente entro 2‑4 settimane.

• Qualsiasi lega di rame:C46400, C70600, C71500, C44300 – tutti disponibili.

• Pacchetto solo componente o completo:Forniamo solo la piastra tubiera o il completofascio tubiero dello scambiatore di calore(tubi, piastra tubiera, deflettori, tiranti) assemblati.

• Documentazione completa:Certificato di prova dei materiali (MTC), rapporto dimensionale e (se richiesto) rapporto di prova PMI.

Modulo informativo: come specificare correttamente una piastra tubiera C46400 sostitutiva

Per evitare costose discrepanze, abbiamo bisogno delle seguenti informazioni (invia una di queste):

1. Disegno originale della piastra tubiera– la migliore opzione. Duplichiamo esattamente la disposizione dei fori, lo spessore, il diametro esterno e le posizioni delle scanalature.

2. Vecchia piastra tubiera (campione fisico)– possiamo misurare, decodificare e realizzare una corrispondenza perfetta.

3. Scheda tecnica scambiatore– ID del guscio, diametro esterno e passo del tubo, dettagli della guarnizione, diametro del cerchio dei bulloni.

Errori comuni da evitare con le piastre tubiere in ottone navale:

• Diametro foro tubo errato– troppo stretto e non è possibile inserire i tubi; giunti troppo allentati e arrotolati perdono.

• Scanalature mancanti– i tubi si staccheranno sotto pressione o sotto cicli termici.

• Materiale errato– Confusione tra C46400 e C44300 e C70600. Confermare sempre la lega.

• Disadattamento galvanico– Non accoppiare la piastra tubiera C46400 con tubi in acciaio inossidabile senza guarnizioni isolanti (rischio di corrosione galvanica rapida).

Dettagli sulla disposizione dei fori e sulla scanalatura del tubo per C46400 (secondo TEMA / ASME)

Fornitura di soli componenti: forniamo anche

Se hai bisogno solo di parti (non di uno scambiatore completo), forniamo:

• Tubi dello scambiatore di calore– lega di rame (C44300, C70600, C71500), tagliata a misura, estremità preparata per la laminazione

• Tubi ad alette– per rinfrescatori d'aria o retrofit per il recupero del calore di scarto

• Deflettori, tiranti, distanziali– in ottone navale o acciaio al carbonio rivestito

• Tubo senza saldatura in acciaio inossidabile, tubo in lega di nichel– disponibile separatamente per altre applicazioni

• Coperture dei canali, guarnizioni, elementi di fissaggio– pacchetti completi di ricambi

Industrie tipiche che utilizzano piastre tubiere C46400

Ottieni un preventivo per la tua piastra tubiera C46400

Per quotare una piastra tubiera navale in ottone come quella nella tua fotografia, invia quanto segue ajimmy@steelseamlesspipe.com:

• Disegno (PDF, scansione o schizzo a mano con dimensioni chiave: diametro esterno, spessore, dimensione e passo del foro del tubo, circonferenza dei bulloni)

• Oppure: inviaci la tua vecchia piastra tubiera per il reverse engineering (spedizione di reso organizzata)

• Grado del materiale: C46400 (come mostrato) o altra lega di rame

• Quantità richiesta (1 pezzo o tiratura di produzione)

Risponderemo con un disegno dimensionale per l'approvazione, il prezzo e il programma di consegna, in genere 48 ore.
