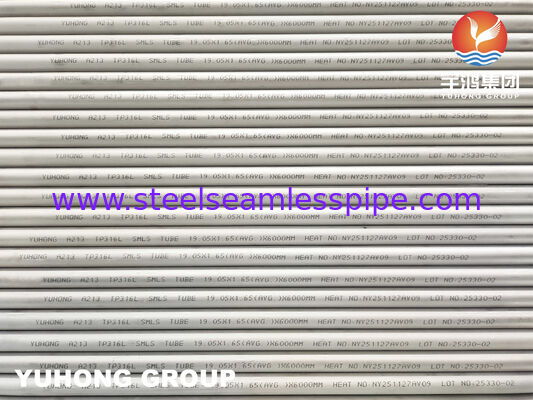

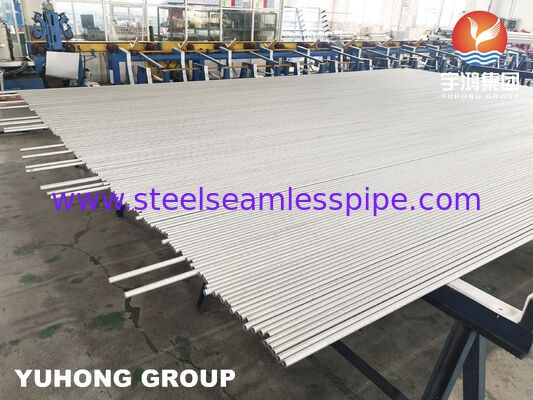

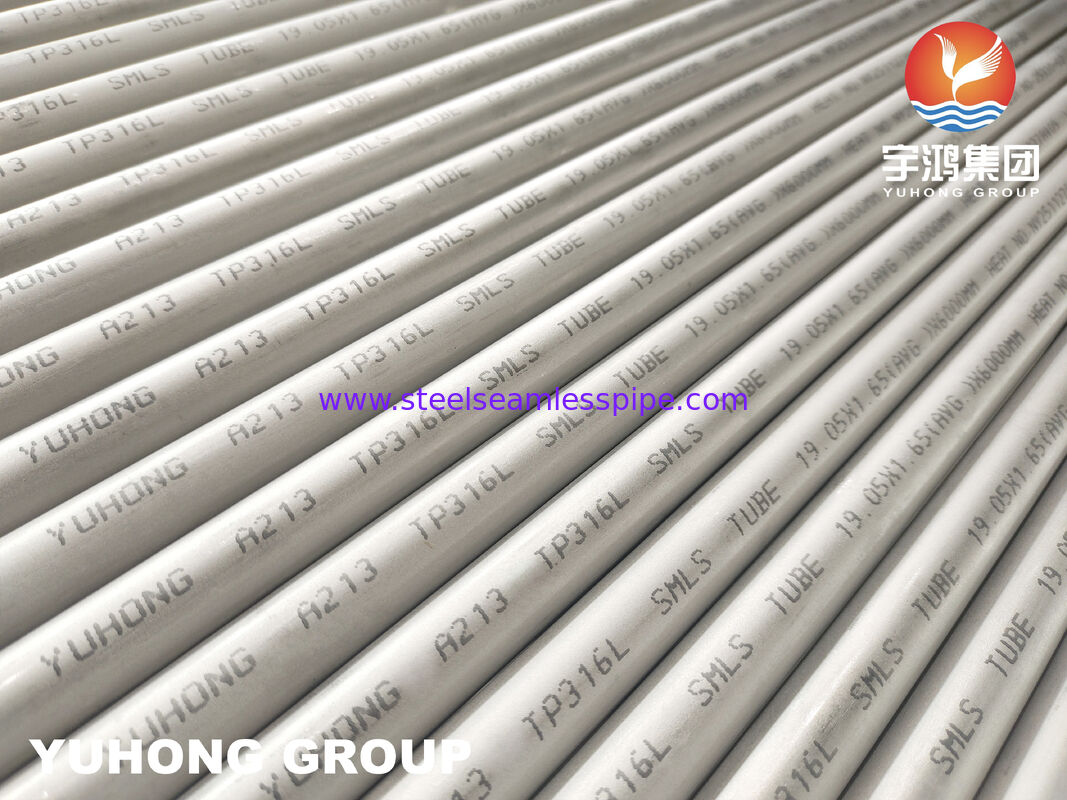

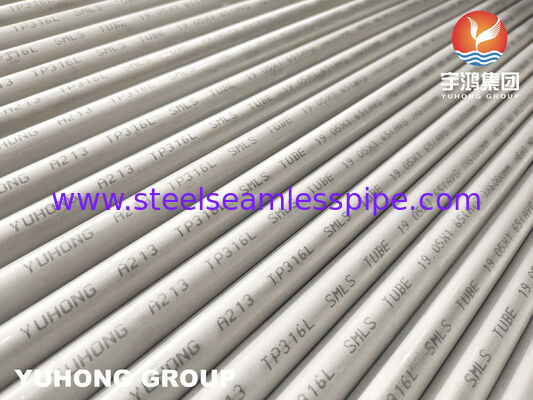

Tubo scambiatore di calore in acciaio inossidabile ASTM A213 TP316L
Panoramica del prodotto
I tubi per scambiatori di calore in acciaio inossidabile ASTM A213 / ASME SA213 TP316L sono ampiamente utilizzati in condensatori, caldaie, scambiatori di calore e sistemi di trattamento termico industriale che richiedono resistenza stabile alla corrosione e prestazioni affidabili di trasferimento di calore.
Prodotti attraverso una lavorazione trafilata a freddo senza giunzioni, i tubi TP316L offrono una migliore consistenza dimensionale, una qualità della superficie liscia e un controllo stabile dello spessore delle pareti per applicazioni di trasferimento di calore industriali.
Il materiale TP316L corrisponde a:
Il basso contenuto di carbonio aiuta a migliorare la compatibilità con la saldatura e riduce il rischio di corrosione intergranulare dopo la fabbricazione o il trattamento termico.
Questi tubi sono comunemente forniti in:
- Stato ricotto
- Superficie decapata e passivata
- Costruzione trafilata a freddo senza soluzione di continuità
Le applicazioni tipiche includono:
- Scambiatori di calore petrolchimici
- Sistemi di condensazione
- Attrezzature per il trattamento offshore
- Sistemi di caldaie
- Attrezzatura termica marina
- Sistemi di raffreddamento industriale
Specifiche del prodotto
| Articolo |
Specifica |
| Standard |
ASTM A213/ASME SA213 |
| Grado materiale |
TP316L |
| Numero UNS |
S31603 |
| Grado EN |
1.4404 |
| Tipo di prodotto |
Tubo scambiatore di calore senza saldatura |
| Processo di produzione |
Trafilato a freddo |
| Finitura superficiale |
Decapato e passivato |
| Trattamento termico |
Soluzione ricotta |
| Diametro esterno |
6,35 – 76,2 mm |
| Spessore della parete |
0,71 – 8,0 mm |
| Lunghezza |
Fino a 26 metri |
| Estremità del tubo |
Estremità liscia / Estremità smussata |
| Test |
ET/UT/Prova Idro |
| Applicazione |
Scambiatore di calore/Condensatore/Caldaia |
Caratteristiche del materiale TP316L
L'acciaio inossidabile TP316L contiene molibdeno e un basso contenuto di carbonio, rendendolo adatto per sistemi industriali esposti a:
- Ambienti contenenti cloruri
- Condizioni di elevata umidità
- Cicli termici continui
- Mezzi di processo corrosivi
Rispetto ai tubi TP304 standard, TP316L offre una migliore resistenza a:
- Corrosione per vaiolatura
- Corrosione interstiziale
- Ossidazione superficiale
Ciò rende TP316L adatto per sistemi di trasferimento di calore marini, chimici e offshore.
Caratteristiche costruttive
Costruzione trafilata a freddo senza soluzione di continuità
La lavorazione senza soluzione di continuità della trafilatura a freddo aiuta a migliorare:
- Consistenza della tolleranza dimensionale
- Levigatezza della superficie
- Uniformità dello spessore delle pareti
- Capacità di piegatura del tubo
Ciò è particolarmente importante per la fabbricazione di scambiatori di calore a fascio tubiero.
Condizione ricotta della soluzione
La solubilizzazione aiuta:
- Ripristina la duttilità del materiale
- Ridurre lo stress residuo
- Migliorare le prestazioni di fabbricazione
Questo processo è particolarmente vantaggioso dopo la lavorazione di piegatura o espansione del tubo.
Superficie decapata e passivata
Il decapaggio e la passivazione aiutano a rimuovere:
- Scaglia di ossido superficiale
- Contaminazione della tinta dovuta al calore
- Impurità di ferro
Ciò migliora le prestazioni di resistenza alla corrosione nei sistemi di condensatori e caldaie.
Proprietà meccaniche
| Proprietà |
Requisito TP316L |
| Resistenza alla trazione |
≥ 485MPa |
| Forza di snervamento |
≥ 170MPa |
| Allungamento |
≥ 35% |
| Durezza |
≤ 90 HRB |
Queste proprietà supportano:
- Espansione del tubo
- Fabbricazione di scambiatori di calore
- Funzionamento termico a lungo termine
Ispezione e test di qualità
I metodi di ispezione disponibili includono:
- Test delle correnti parassite (ET)
- Test ad ultrasuoni (UT)
- Test idrostatico

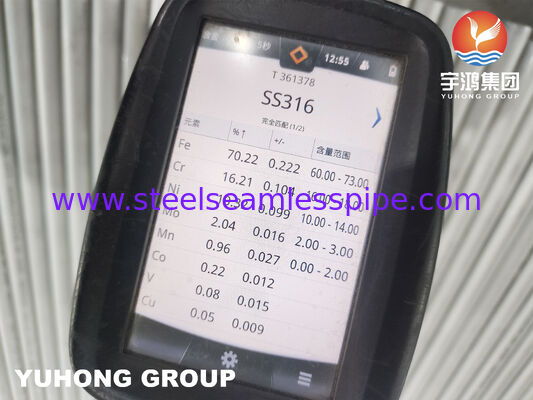

- Ispezione PMI
- Controllo dimensionale
- Ispezione della qualità della superficie
Documenti facoltativi:
- EN 10204 3.1 MTC
- Rapporto di ispezione di terze parti
- Certificato della materia prima
Vantaggi del prodotto
| Caratteristica |
Vantaggio tecnico |
| Materiale TP316L |
Resistenza alla corrosione migliorata |
| Costruzione senza soluzione di continuità |
Riduce i rischi legati alla saldatura |
| Processo di trafilatura a freddo |
Migliore consistenza dimensionale |
| Superficie decapata |
Condizioni superficiali più pulite |
| Soluzione ricotta |
Duttilità migliorata |
| Basso contenuto di carbonio |
Migliore compatibilità con la saldatura |
