Scambiatore di calore a piastra tubiera fissa in acciaio inossidabile
Soluzione completa per apparecchiature termiche con tubi ASME SA213 TP304/316L e piastre tubiere SA182 F304/316L, progettata per applicazioni chimiche, alimentari, farmaceutiche e per servizi corrosivi.
Gruppo Yuhong: soluzioni complete per scambiatori di calore
Yuhong Group Co., Ltd. progetta e produce apparecchiature termiche di alta qualità, tra cuiscambiatori di calore a fascio tubiero (design di scambiatori di calore TEMA), recipienti a pressione e raffreddatori ad aria. Forniamo tutti i componenti interni critici, dai singoli tubi ai fasci tubieri completi.

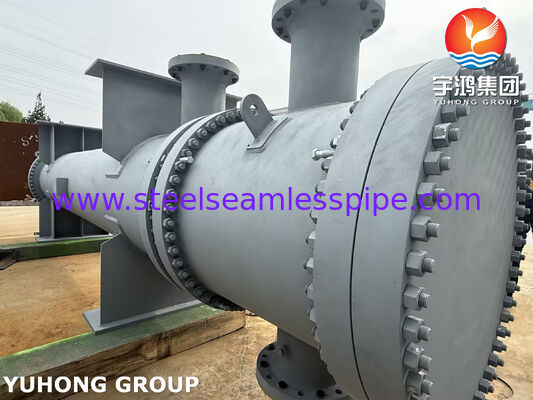

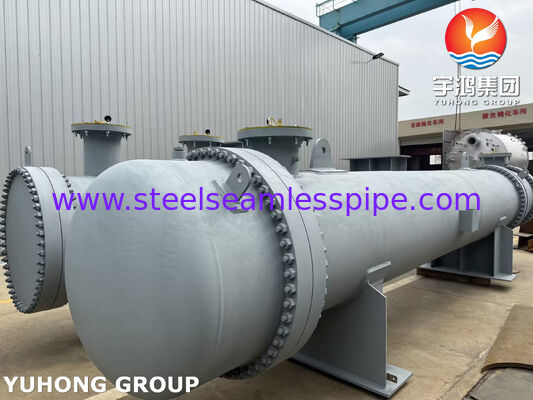

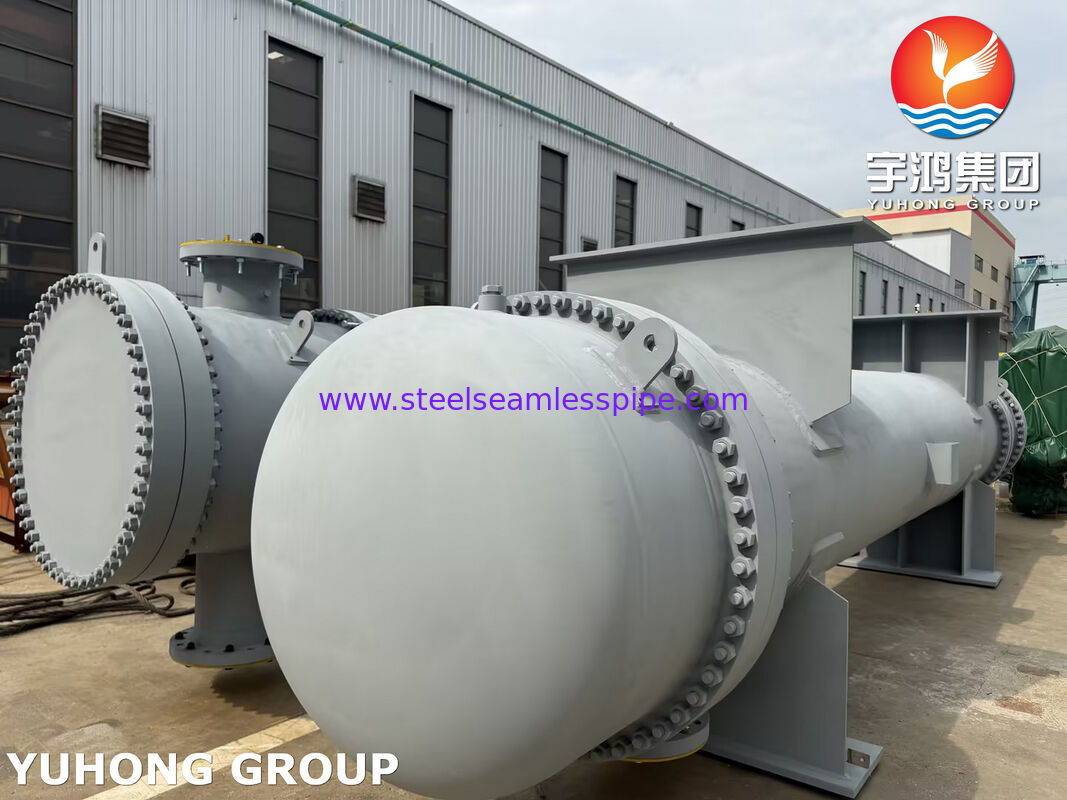

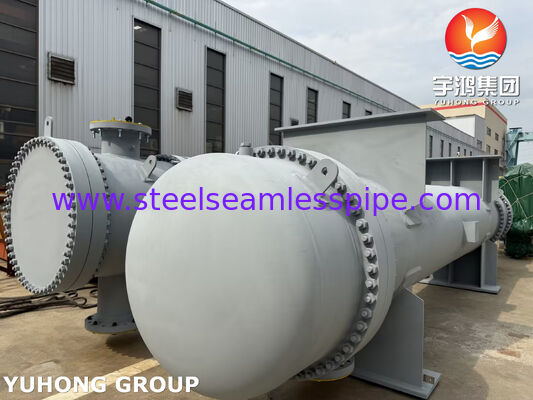

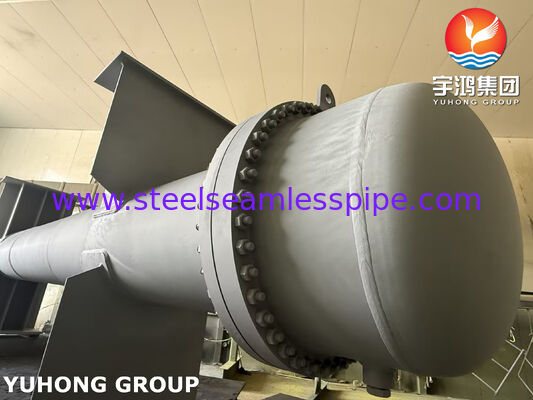

Focus prodotto: Scambiatore di calore a piastra tubiera fissa in acciaio inossidabile
Questa robusta unità interamente in acciaio inossidabile è progettata per servizi corrosivi impegnativi con le seguenti caratteristiche:
- Materiale guscio e canale:Acciaio inox (finitura ricottura lucida)
- Tubi:Acciaio inossidabile senza saldatura ASME SA213 TP304/304L o TP316/316L
- Piastra tubiera:Acciaio inossidabile forgiato ASME SA182 F304/304L o F316/316L
- Canale finale/cofano:Estraibile con attacco flangiato
- Selle/supporti:Acciaio inossidabile per il montaggio su fondazioni
- Targhetta:Chiaramente contrassegnato con l'identificazione del GRUPPO YUHONG
Componenti chiave e ruoli prestazionali
| Componente | Materiale (tipico) | Ruolo nelle prestazioni delle apparecchiature |
|---|
| Tubo dello scambiatore di calore | ASME SA213TP304/316L | Superficie primaria di scambio termico; trasporta il fluido dal lato del tubo |
| Tubo senza saldatura in acciaio inossidabile | TP304/316L | Materiale centrale: resistente alla corrosione, facile da pulire, lunga durata |
| Piastra tubiera dello scambiatore di calore | SA182 F304/316L (forgiato) | Piastra forata e scanalata che sostiene tutti i tubi; separa il lato guscio dal lato tubo |
| Deflettori | Acciaio inossidabile (304/316L) | Flusso diretto dal lato del mantello attraverso i tubi, tubi di supporto contro le vibrazioni |
| Conchiglia e canale | Piastra in acciaio inossidabile | Contiene fluido sul lato shell; fornisce il limite di pressione |
| Ugelli/flange | Acciaio inossidabile forgiato (SA182) | Connessioni di ingresso/uscita per entrambi i fluidi |
| Selle (supporti) | Acciaio inossidabile | Trasportare il peso della nave; resistere alla corrosione dell'ambiente esterno |
Perché l'acciaio inossidabile?
L'acciaio inossidabile (304/304L o 316/316L) viene scelto quando:
- Il fluido di processo ècorrosivo(acidi diluiti, cloruri, soluzioni caustiche)
- Purezza del prodottoè fondamentale (farmaceutico, alimentare, bevande, biotecnologia)
- Ambiente esternoè aggressivo (costiere, offshore, impianti chimici)
316/316Laggiunge molibdeno per una maggiore resistenza alla vaiolatura e alla corrosione interstiziale nei servizi contenenti cloruro.
Punti salienti tecnici
- Giunti a tenuta stagna tubo-piastra tubiera:Rullatura di precisione + saldatura di tenuta con test idrostatico
- Design resistente alla corrosione:Superfici bagnate interamente in acciaio inossidabile
- Pulibilità:Canale rimovibile per l'accesso all'estremità del tubo
- Piena conformità ASME:Design, materiali, fabbricazione secondo il codice ASME
- Tracciabilità dei materiali:Certificati di prova della fabbrica forniti per tutti i componenti
Guida alla selezione del progetto
| Tipo di progetto | Vantaggi | Limitazioni | Ideale per |
|---|
| Piastra tubiera fissa | Costo più basso; nessuna parte interna in movimento; compatto | Fascio tubiero non rimovibile; differenziale termico limitato | Servizi corrosivi puliti e senza incrostazioni |
| Testa galleggiante | Fascio rimovibile per la pulizia; gestisce grandi differenze di temperatura | Più costoso; più potenziali percorsi di perdita | Servizi di incrostazione; differenziali di temperatura elevati |
| Tubo a U | Piastra tubiera singola; il pacchetto si espande liberamente | I tubi non possono essere puliti meccanicamente all'interno della curva a U | Elevata dilatazione termica; pressione elevata sul lato del tubo |
Fornitura di soli componenti
Singoli componenti disponibili per la riparazione o l'aggiornamento:
- Tubi dello scambiatore di calore: acciaio inossidabile senza saldatura, tagliati a misura
- Tubi ad alette - per aggiungere superficie ai fasci esistenti
- Piastra tubiera dello scambiatore di calore: acciaio inossidabile forgiato, forato e scanalato
- Deflettori, tiranti, distanziatori: lavorati in acciaio inossidabile
- Sezioni di canale e guscio - laminate e saldate secondo le specifiche
Applicazioni tipiche
- Lavorazione chimica:Riscaldamento/raffreddamento di solventi, acidi, basi, soluzioni saline
- Produzione farmaceutica:Circuiti dell'acqua purificata, raffreddamento WFI, controllo del reattore
- Cibo e bevande:Pastorizzazione, raffreddamento del succo, riscaldamento della soluzione CIP
- Biotecnologia:Controllo della temperatura del fermentatore, preparazione del tampone
- Generazione di energia:Scaldacqua demineralizzati, raffreddatori di campioni
- Marino:Sistemi di raffreddamento centralizzati (circuiti dell'acqua dolce)
Industrie servite
| Industria | Servizio tipico | Scelta dei materiali |
|---|
| Chimico | Riscaldamento/raffreddamento acido/caustico | Acciaio inossidabile 316L |
| Farmaceutico | Raffreddamento WFI, condensazione di vapore puro | 316L, elettrolucidato |
| Cibo e bevande | Pastorizzazione, CIP | 304 o 316L |
| Energia | Scaldacqua Demin, raffreddatori di campioni | 304L |
| Semiconduttore | Sistemi per acqua ultrapura | 316L, elettrolucidato |
Garanzia di qualità
Ogni scambiatore di calore include una documentazione completa:
- Certificati Mill Test (MTC) per tutti i componenti di mantenimento della pressione
- Rapporto di prova idrostatica - lato tubo e lato mantello
- Rapporto di controllo dimensionale
- Specifiche della procedura di saldatura e qualifiche del saldatore
- Foto della targa
- Ispezione opzionale di terze parti (SGS, BV, TÜV, Lloyds)
