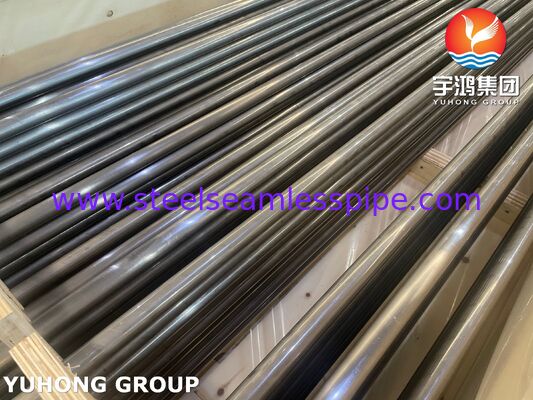

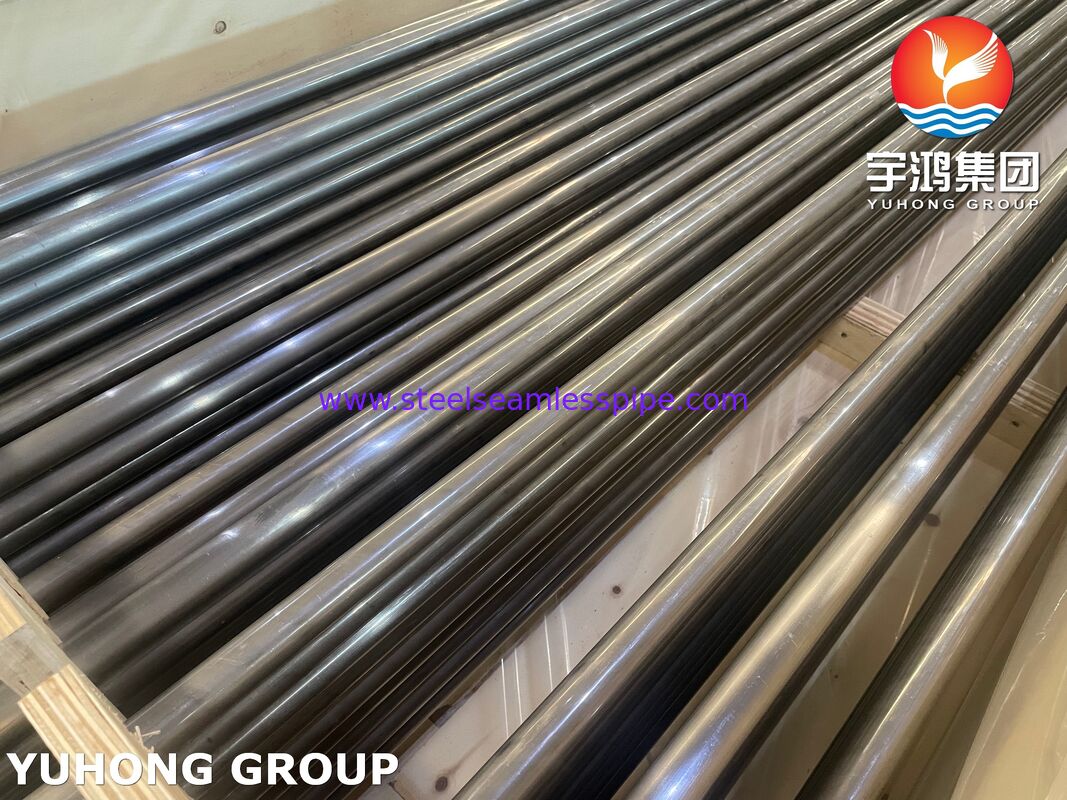

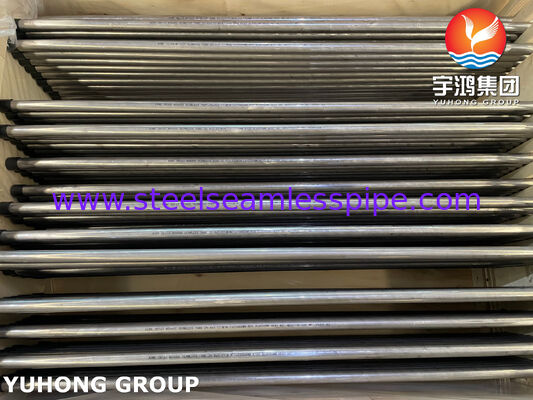

Tubo per scambiatori di calore ASME SB163 Lega di nichel N04400 Lega di monel 400 Tubo senza cuciture U bend
La norma ASME SB163 specifica le specifiche dei materiali per i condensatori senza saldatura e gli scambiatori di calore in lega di nichel:
N04400 (UNS N04400) è la lega Monel 400.
La sua composizione di base è composta per il 67% da nichel e per il 30% da rame, con tracce di ferro, manganese e altri elementi.
Essa presenta un'eccellente resistenza alla corrosione e funziona bene in molti ambienti, in particolare in acqua di mare, salamoia, acido solforico, acido fluoridrico e soluzioni alcaline.
Mantiene buone proprietà meccaniche in un ampio intervallo di temperatura da basse temperature a circa 1000 ° F (540 ° C).

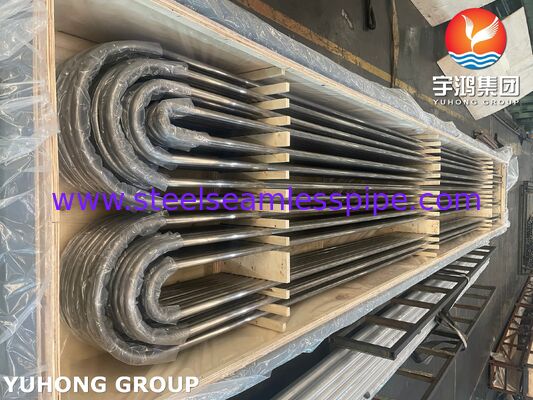

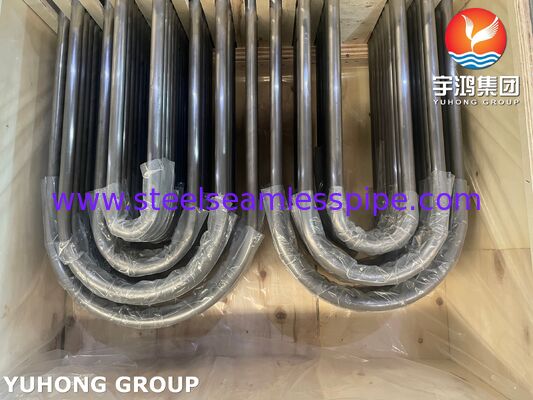

Tubo U Bend Nota:
I tubi a forma di U realizzati con questo materiale sono efficaci negli scambiatori di calore a guscio e tubo che operano in ambienti difficili con grandi differenze di temperatura.
Durante il processo di progettazione, il raggio (R) della curva deve essere confermato con il cliente.rughe della parete interna della curva, e la generazione di uno stress residuo significativo.
L'intervallo tra i due tubi dritti nella sezione a curva U è anche importante.
Assicurarsi che i tubi possano passare senza intoppi attraverso l'orificio di deflezione e lasciare sufficiente spazio per l'espansione termica.
| Composizione chimica (% in peso - Wt.) |
| Elemento |
Minimo (%) |
Massimo (%) |
Ruolo chiave / effetto |
| Nilo (Ni) |
63 |
(Bilancio) |
Elemento di base; fornisce resistenza alla corrosione e duttilità fondamentali. |
| Copper (Cu) |
28 |
34 |
Migliora la resistenza agli acidi solforico e fluoridrico e all'acqua di mare. |
| Ferro (Fe) |
- |
2.5 |
Controllo delle impurità; migliora la resistenza in ambienti specifici. |
| Manganese (Mn) |
- |
2 |
Deossidante durante la fusione; migliora la forgiatezza. |
| Carbonio (C) |
- |
0.3 |
Controllo delle impurità; colpisce la corrosione intergranulare nelle zone riscaldate. |
| Silicio (Si) |
- |
0.5 |
Migliora la fluidità della fusione e la resistenza all'ossidazione. |
| Sulfuro (S) |
- |
0.024 |
Impurità nociva; severamente limitata per evitare la fragilità al caldo. |
| Altri elementi |
- |
0.5 (totale) |
Include elementi incidentali/impurità. |
| Proprietà meccaniche |
| Immobili |
Requisito (minimo) |
Intervallo tipico di valori |
| Resistenza alla trazione |
70 ksi (480 MPa) |
75-85 ksi (515-585 MPa) |
| Forza del rendimento (0,2% Offset) |
25 ksi (170 MPa) |
28-35 ksi (195-240 MPa) |
| Allungamento (in 2 pollici o 50 mm) |
35% |
40-50% |
| Durezza (Rockwell) |
Non specificato |
Tipicamente B65 - B85 |
| Pressione di prova idrostatica |
Requisiti per formula |
- |
Applicazione:
Tubi e sistemi di raffreddamento dell'acqua di mare
Scambiatori di calore e condensatori di bordo
Impianti di desalinizzazione per l'evaporazione e il riscaldamento
Sistemi di tubazioni per piattaforme offshore
Trasformazione chimica e petrolchimica
Scambiatori di calore e reattori per l'acido solforico e l'acido fluoridrico (HF)
Produzione e raffinazione di petrolio e gas
Scambiatori di calore in gas acidi
