Scambiatore di calore a testa galleggiante di tipo AES.
Gruppo Yuhong Holding: Ingegneria di attrezzature di processo pesanti
Yuhong Holding Group Co., Ltd progetta e produce sistemi termici e a pressione certificati per le industrie globali.Scambiatori di calore a guscio e tubi di codice ASME(comprese le teste galleggianti, le lamiere di tubi fissi e le forme di tubi in U),recipienti a pressione e raffreddatori d'ariaSiamo anche una fonte affidabile per la precisioneFabbricazione a partire da prodotti della voce 8528.

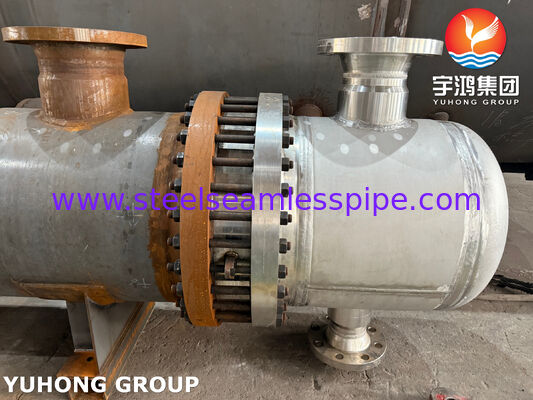

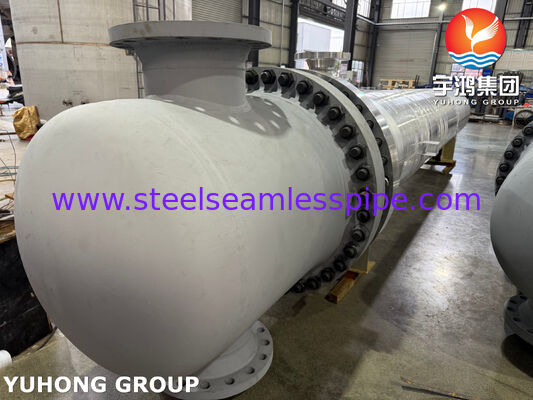

Visualizzazione del prodotto: lo scambiatore di testa galleggiante AES sostenibile e robusto
Il...AES scambiatore di calore a testa galleggianteRappresenta una soluzione ottimale per processi impegnativi in cui lo stress termico, la pulizia frequente o i mezzi corrosivi sono i principali problemi.Certificato ASME U Stampl'unità è costruita conTP316L tubi in acciaio inossidabile, offrendo una combinazione di resistenza alla corrosione superiore, integrità meccanica e prestazioni di servizio senza pari per un'efficienza operativa a lungo termine.
Configurazione del progetto e componenti chiave
| Assemblea maggiore |
Specifica standard / materiale tipico |
Funzione e logica del progetto |
| Fusoli di tubi (staccabili) |
Tubi: ASME SB213 TP316L |
L'elemento di trasferimento di calore TP316L fornisce una maggiore resistenza alle buche, l'intero fascio può essere estratto per manutenzione. |
| Assemblaggio a testa galleggiante |
Copertura: SA182 F316L / giunzione a guarnizione |
Permette di espandere/contrarre la lamina e il fascio indipendentemente dal guscio, eliminando lo stress termico. |
| Copertura Shell & Shell |
ASME SA516 Gr. 70 o SA240 316L |
Contiene il liquido del lato della conchiglia, il coperchio posteriore è rimovibile per accedere alla testa galleggiante e tirare il fascio. |
| Fogli di tubi e canali fissi |
SA182 F316L / SA516 Gr.70 |
Fornisce l'ingresso/uscita fisso del fluido sul lato del tubo e consente una facile ispezione delle estremità del tubo senza rimuovere il fascio. |
| Sistema di deflettore |
SA516 Gr.70 o SA240 316L |
Configurabile (segmentale, doppio segmentale) per ottimizzare la velocità di flusso sul lato della conchiglia, il trasferimento di calore e il supporto del tubo. |
Attenzione tecnica: perché scegliere un design a testa galleggiante?
Affrontare l'espansione termica
Quando esiste una grande differenza di temperatura (in genere > 50°C) tra i fluidi del lato della conchiglia e del lato del tubo, i componenti metallici si espandono in modo diverso.Il design della testa galleggiante assorbe questa differenza attraverso i suoi componenti mobili interni, evitando sollecitazioni termiche distruttive che gli scambiatori di calore fissi a tubo non possono raggiungere in modo sicuro.
Manutenzione e ispezione semplificate
Il fascio del tubo può essere completamente rimosso, esponendo completamente tutte le superfici del tubo e l'interno della conchiglia, facilitando la pulizia meccanica, la prova non distruttiva (NDT),o blocco/sostituzione del tubo individualeQuesto è fondamentale per i processi che sono soggetti a scalabilità o che richiedono una verifica regolare dell'integrità.
Manipolazione delle differenze di temperatura e pressione
Questo progetto è in genere adatto a pressioni e temperature di progettazione più elevate, fornendo agli ingegneri di processo una maggiore flessibilità operativa.
Principali vantaggi e servizi personalizzati
- Assicurazione della conformità ASME:Dalla revisione del progetto e dall'approvvigionamento dei materiali all'ispezione finale e alla timbrazione, l'intero processo è conforme al codice ASME per le caldaie e i recipienti a pressione,garantire la conformità e la documentazione di sicurezza accettata per i progetti in tutto il mondo.
- Compatibilità dei materiali e dei processiPossiamo consigliare la compatibilità dei materiali più economica in base ai fluidi specifici del processo (ad esempio, contenenti cloruro, media acidi), ottimizzando dai fasci di tubo alla conchiglia.
- Ciclo di funzionamento esteso:La combinazione di un design facile da mantenere e di materiali resistenti alla corrosione riduce significativamente i tempi di inattività non pianificati e riduce il costo totale di proprietà (TCO) durante l'intero ciclo di vita.
- Ampia gamma di applicazioni:Particolarmente adatto all'industria della raffinazione (ad esempio, scambi di calore del petrolio greggio), ai sistemi di reazione chimica, al raffreddamento dell'olio lubrificante e a qualsiasi servizio soggetto a macchie che richieda una pulizia regolare.
