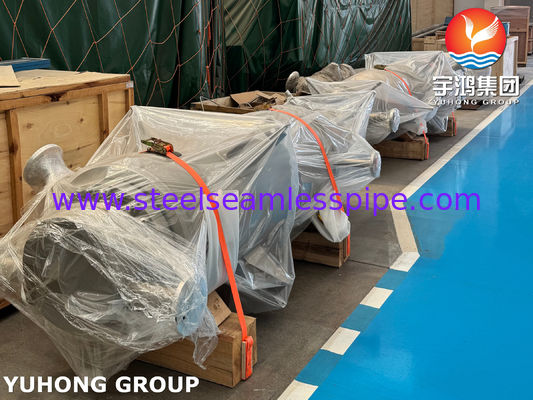

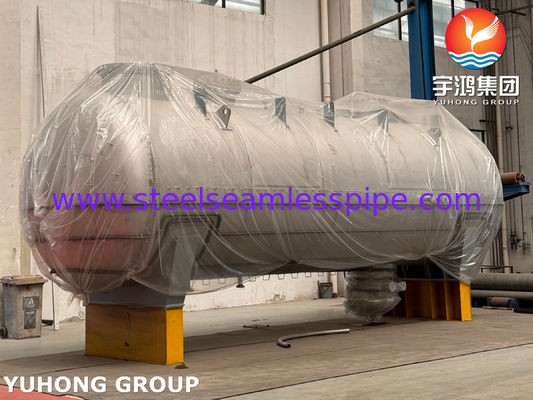

TEMA CERTIFICATO U BEND TUBE HEAT EXCHANGER per raffinerie

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	Acciaio inossidabile, acciaio al carbonio, acciaio legato

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1Set
Imballaggi particolari:	Cassa in compensato/cassa in ferro
Tempi di consegna:	7 giorni
Termini di pagamento:	L/c, t/t

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (290)

Tubo senza saldatura di acciaio inossidabile (277)

Tubo di acciaio inossidabile del duplex (127)

Metropolitana di acciaio inossidabile del duplex (29)

Tubo ad ago (107)

Tubo di pinna (631)

scambiatori di calore (17)

tubo dello scambiatore di calore (424)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (116)

deflettore dello scambiatore di calore (36)

Aria di raffreddamento (8)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (114)

Tubo della lega di nichel (261)

Metropolitana della lega di nichel (79)

Metropolitana della lega di rame (227)

Metropolitana dell'acciaio legato (184)

Metropolitana di titanio (10)

tubo temprato luminoso (153)

Metropolitana di caldaia (145)

montaggio d'acciaio (804)

Flangia d'acciaio (590)

Altri (391)

Parti di rivestimento (7)

Descrizione di prodotto dettagliata

Materiale del tubo:	TP304,TP304L,TP316L,A179,A192	Parte principale:	Conchiglia, testa del piatto, ugello, tubo di piegatura, foglio di tubo, baffolo
Misurare:	Secondo il disegno	Standard:	ASTM TEMA
Pacchetto:	Pallet, custodia in compensato	Progetto:	Personalizzato
Evidenziare:	Scambiatore di calore a curva U certificato TEMA , raffineria scambiatore di calore U stampato , U BED TIBILE DI CAMBIO DEL TUBILE

SCAMBIATORE DI CALORE A TUBI A U CERTIFICATO TEMA PER RAFFINERIA U STAMP

Yuhong Holding Group Co., Ltd è un produttore e fornitore riconosciuto a livello mondiale di apparecchiature industriali di alta qualità, tra cui scambiatori di calore, riscaldatori a fiamma, raffreddatori d'aria e componenti correlati. Con decenni di esperienza ingegneristica e capacità di produzione all'avanguardia, offriamo soluzioni di alta qualità progettate per soddisfare le rigorose esigenze delle industrie di tutto il mondo.

Uno scambiatore di calore a tubi a U è un tipo di scambiatore di calore a fascio tubiero in cui i tubi sono piegati a forma di "U". Ogni fascio tubiero è costituito da molti di questi tubi a forma di U e entrambe le estremità di ciascun tubo sono fissate a un'unica piastra tubiera. Questo design consente al fascio tubiero di espandersi e contrarsi liberamente con le variazioni di temperatura, rendendolo altamente resistente alle sollecitazioni termiche.

Scambiatore di calore a U-Tube VS. Scambiatore di calore a tubi diritti

Caratteristica	Scambiatore di calore a U-Tube	Scambiatore di calore a tubi diritti
Espansione termica	Fluttuante liberamente; la gestisce molto bene.	Fissato a entrambe le estremità; richiede un giunto di dilatazione nel guscio per grandi ΔT.
Piastre tubiere	Una	Due
Pulizia interna	Difficile (solo chimica).	Facile (può essere aste o spazzole).
Sostituzione del tubo	Difficile (spesso richiede un nuovo fascio).	Possibile sostituire i singoli tubi.
Costo	Generalmente inferiore.	Generalmente superiore.

Caratteristiche principali dello scambiatore di calore a tubi:

1. Struttura:

Guscio: Il grande recipiente esterno che contiene un fluido (il "fluido lato guscio").

Tubi a U: Un fascio di tubi piegati a forma di U. Un secondo fluido (il "fluido lato tubo") scorre attraverso questi.

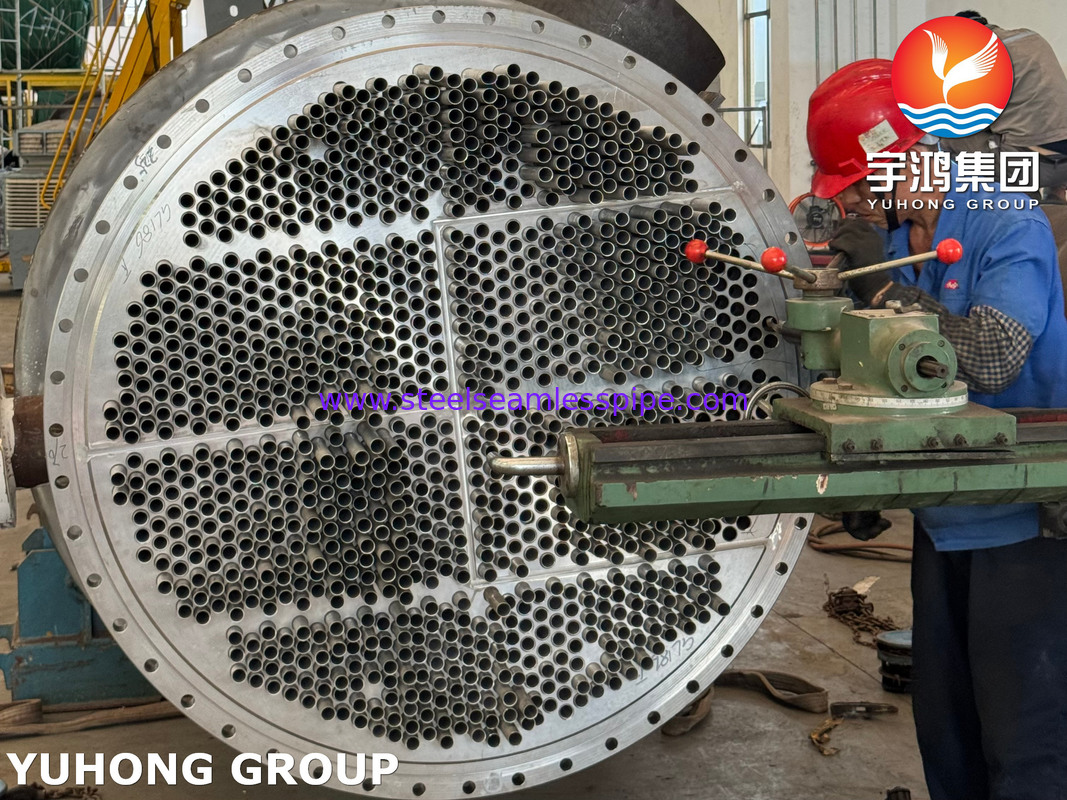

Piastra tubiera: Una singola piastra metallica spessa forata con un preciso schema di fori. Sia le gambe di ingresso che di uscita dei tubi a U sono attaccate a questa stessa piastra tubiera.

Canale/Testata stazionaria: La camera anteriore in cui il fluido lato tubo entra ed esce. Contiene una parte cruciale chiamata cappello o testata, che è divisa da una paratia (deflettore). Questa paratia dirige il fluido in entrata nei tubi e lo tiene separato dal fluido in uscita.

Deflettori: Piastre posizionate all'interno del guscio. Servono a due scopi principali:

Supportano i lunghi tubi a forma di U per prevenire le vibrazioni.

Costringono il fluido lato guscio a fluire avanti e indietro attraverso il fascio tubiero, aumentando l'efficienza del trasferimento di calore.

Scambiatore di calore a tubi avantaggi:

Alta efficienza: Adatto per grandi differenziali di temperatura e pressione.
Durata: La costruzione robusta gestisce condizioni difficili (alta pressione/temperatura, fluidi corrosivi).
Scalabilità: I design modulari si adattano a capacità variabili.
Manutenzione: I fasci tubieri possono essere facilmente puliti o sostituiti.

Tipo di tubo scambiatore di calore:

Curva a U e dritto.
