ASME SB111 C68700 Tubo per scambiatori di calore in ottone di alluminio U Bend

ASME SB111 C68700 Tubo per scambiatori di calore in ottone di alluminio U Bend

IlASME SB111 C68700 Tubo per scambiatori di calore in ottone in alluminioè un prodotto ad alte prestazioni ampiamente utilizzato nei sistemi di scambiatori di calore e condensatori, in particolare in settori come la generazione di energia, la desalinizzazione, i prodotti petrolchimici e le applicazioni marine.È noto per la sua eccellente conduttività termica, elevata resistenza alla corrosione e resistenza meccanica, che lo rendono adatto per ambienti difficili.

Composizione e proprietà del materiale

IlC68700 Rame di alluminioLa lega è un materiale a base di rame che contiene alluminio, zinco e una piccola quantità di arsenico.

• Composizione del materiale:

  • Copper (Cu): ~76%
  • Zinc (Zn): ~22%
  • Alumini (Al): ~ 2%
  • Arsenico (As): tracce (per una migliore resistenza alla corrosione)

• Proprietà chiave:

  • Alta resistenza alla corrosione: Soprattutto in ambienti di acqua salata, che lo rende ideale per applicazioni marine.
  • Eccellente conduttività termica: Assicura un efficiente trasferimento di calore.
  • Buona resistenza meccanica: adatto ad ambienti ad alta pressione e temperatura.
  • Proprietà antinfiammazione: resistenza alla bioinquinamento e alla scaricazione nei sistemi ad acqua.

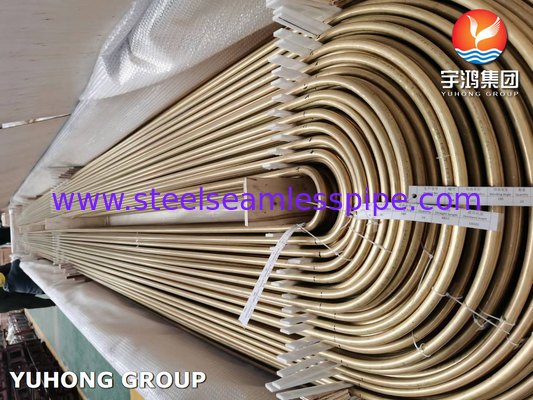

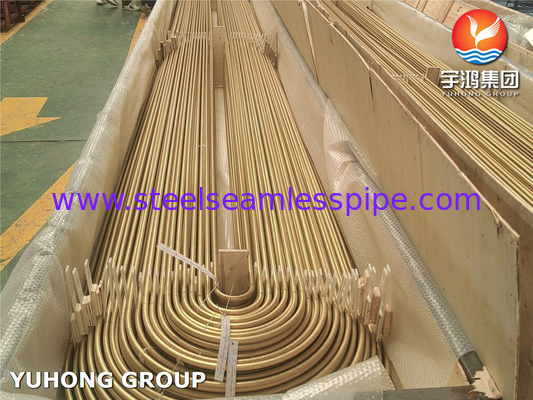

Configurazione del tubo U-Bend

IlTubo per scambiatori di calore a curva Uè prodotto piegando tubi dritti in forma di "U", che ottimizza il processo di trasferimento di calore negli scambiatori di calore compatti.

1. Produzione di precisione:

   • Tolleranze di raggio strette per garantire una corretta adattamento del sistema.
   • Superfici interne ed esterne lisce per massimizzare il flusso di fluido e l'efficienza termica.

2. Personalizzazione:

   • Disponibile in una gamma di diametri, spessori delle pareti e raggi di piegatura per soddisfare specifici requisiti di progettazione.
   • Può essere adattato a diverse pressioni e temperature di lavoro.

3. I processi successivi alla piegatura:

   • Rilancio da stress: per ripristinare le proprietà meccaniche e prevenire guasti legati allo stress.
   • Prova idrostatica: garantisce l'integrità del tubo dopo la piegatura.

Applicazioni

IlASME SB111 C68700 Tubi di ottone in alluminiosono ampiamente utilizzati in:

1. Scambiatori di calore:

   • Centrali elettriche
   • Impianti di trasformazione chimica
   • Sistemi HVAC

2. Condensatori:

   • Unità di desalinizzazione marina
   • Costruzione navale

3. Dispositivi per la produzione di energia elettrica:

   • Sistemi di trattamento delle acque
   • Sistema di raffreddamento industriale

4. Applicazioni marine:

   • Sistemi di raffreddamento ad acqua salata per la loro resistenza alla corrosione indotta dai cloruri.

Vantaggi dei tubi in ottone di alluminio ASME SB111 C68700

• Resistenza superiore alla corrosione dell'acqua di mare.
• Lunga vita utile in ambienti difficili.
• Bassi requisiti di manutenzione a causa delle proprietà anti-inquinamento.
• Alta efficienza termica per migliorare le prestazioni del sistema.

Specificità

• Norme: ASME SB111
• Grado del materiale: C68700
• Dimensioni:
  • Diametro esterno: da 12,7 mm a 76,2 mm (personalizzabile)
  • Spessore della parete: da 0,5 mm a 5 mm
  • Radius di curva in U: secondo le esigenze del cliente

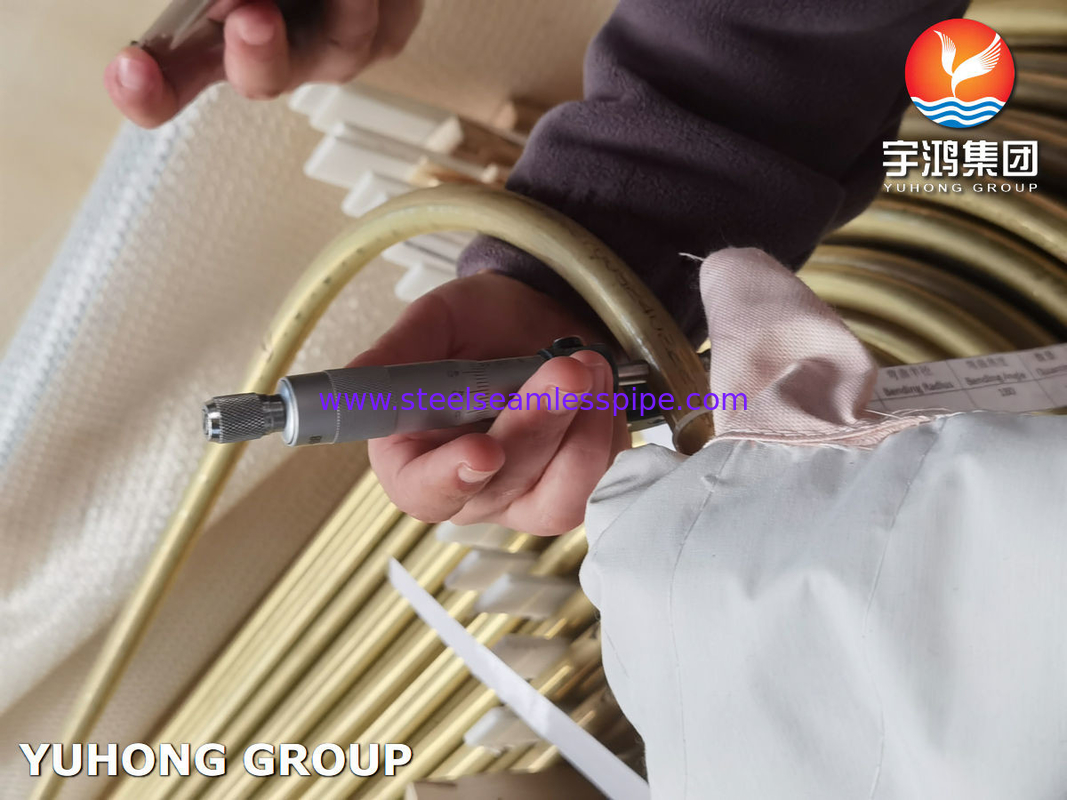

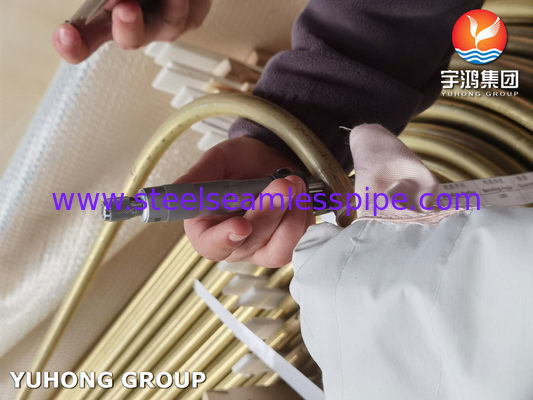

• Esame:
  • Prova di pressione idrostatica o pneumatica
  • Prova di corrente di vortice per la rilevazione dei difetti
  • Ispezione dimensionale e visiva
