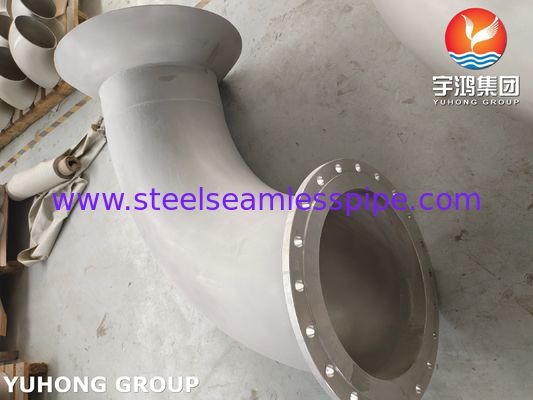

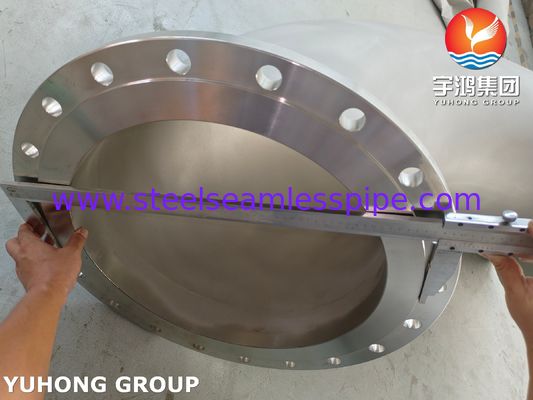

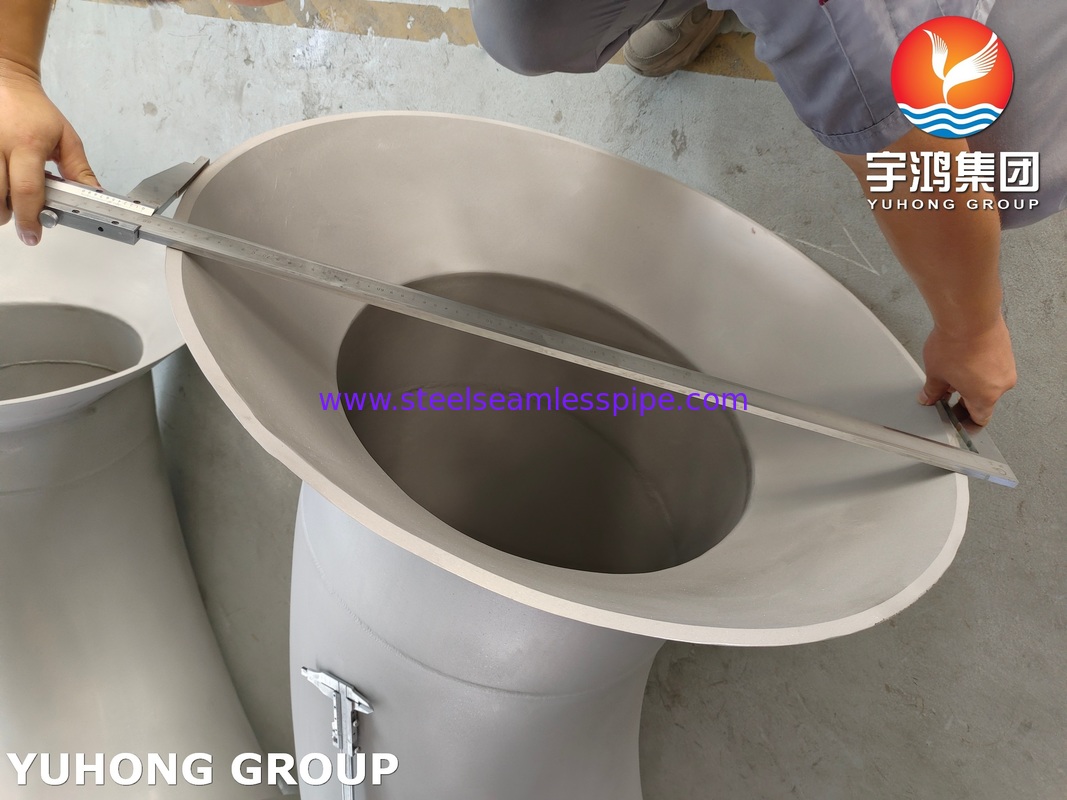

RACCORDO PERSONALIZZATO IN ACCIAIO INOSSIDABILE A CAMPANA

Fitting personalizzato in acciaio inossidabile

Nella sua forma piu' semplice, una bocca di campana e' un'entrata o uscita a forma di imbuto, quando e' fatta di acciaio inossidabile, e' scelta per proprietà specifiche del materiale come resistenza alla corrosione, resistenza,igiene, e durabilità.

Ecco una ripartizione dei suoi usi primari, dai più comuni ai più specializzati:

1. Sistemi di pompaggio e dinamica dei fluidi (uso più comune)

Questa è l'applicazione classica e più critica: la bocca della campana è installata all'entrata di aspirazione di una pompa.

Scopo: Creare un flusso di fluido liscio e fluido verso la pompa.

Come funziona:

Riduce le turbolenze: un'entrata a bordo affilato fa sì che il fluido si "separa" dalla parete del tubo, creando vortici e turbolenze.

Minimizza le perdite di ingresso: questa turbolenza crea una significativa perdita di pressione (perdita di testa), costringendo la pompa a lavorare di più per attirare il fluido.

Promuove il flusso laminare: la forma curva e graduale della bocca della campana guida il fluido senza intoppi nel tubo, riducendo al minimo la separazione e mantenendo un profilo di flusso più laminare (gemello).

Vantaggi:

Maggiore efficienza della pompa: riducendo le perdite di ingresso, la pompa richiede meno energia per raggiungere lo stesso flusso.

Previene la cavitazione: la cavitazione è la formazione e il collasso di bolle di vapore a causa della bassa pressione all'ingresso della pompa, che può distruggere l'impeller.Una bocca a campana aiuta a mantenere una maggiore pressione all'ingresso, prevenendo questo fenomeno dannoso.

Riduce le vibrazioni e il rumore: un flusso più liscio significa meno vibrazioni e una pompa più silenziosa.

Prolunga la durata della pompa: prevenendo la cavitazione e riducendo la tensione, la durata della pompa è notevolmente aumentata.

Luoghi comuni: impianti di trattamento dell'acqua, sistemi di raffreddamento industriali, sistemi di zavorra per navi, sistemi HVAC su larga scala e qualsiasi applicazione di pompaggio ad alto flusso.

2. idraulica e serbatoi di prova

Questa è un'applicazione molto simile al pompaggio, ma in un ambiente di prova controllato.

Oggetto: creare un flusso uniforme e senza disturbi dell'acqua in una sezione di prova.

Come funziona: in una galleria idrica o in un serbatoio di rimorchiamento, si usa una campana all'ingresso della sezione di prova in cui è posizionato un modello (come uno scafo di nave o un sottomarino).

Vantaggi:

Dati accurati: un profilo di flusso uniforme e liscio è essenziale per raccogliere dati idrodinamici accurati (come i coefficienti di resistenza e di sollevamento).

Imita le condizioni del mondo reale: aiuta a replicare il flusso pulito e indisturbato che un oggetto sperimenterebbe in acqua aperta.

3. Aerospaziale e tunnel eolici

Questo è l'equivalente aerodinamico dell'applicazione idraulica.

Scopo: guidare e accelerare l'aria nella sezione di prova di una galleria del vento.

Come funziona: la grande apertura allargata (la bocca della campana) all'ingresso di una galleria del vento rallenta inizialmente l'aria,permettendogli di stabilizzarsi e raddrizzarsi prima di accelerare attraverso la sezione di contrazione verso l'area di prova.

Vantaggi:

Laminare, flusso uniforme: essenziale per testare modelli su scala di aeromobili, automobili o edifici senza introdurre false turbolenze.

Risultati di alta qualità: la qualità della bocca della campana ha un impatto diretto sulla qualità e l'affidabilità dei dati aerodinamici raccolti.

4Industria navale (Tunnel di spinta)

Obiettivo: migliorare l'efficienza dei propulsori a prua e poppa sulle navi e sulle piattaforme offshore.

Come funziona: Si foria un tunnel attraverso lo scafo e all'interno è montato un propulsore.

Vantaggi:

Aumento della spinta: consentendo all'acqua di entrare ed uscire dal tunnel in modo più efficiente, il propulsore genera più spinta per la stessa quantità di potenza.

Riduzione della resistenza (quando non è in uso): la forma snella crea meno resistenza idrodinamica mentre il vaso si muove attraverso l'acqua rispetto a un foro a bordi affilati.

5. Material Handling & Hopper Design

Oggetto: garantire il flusso regolare e affidabile di materiali sfusi (polveri, granuli, pellet) da una tramoggia di stoccaggio a una linea o trasportatore di lavorazione.

Come funziona: La forma della bocca della campana all'uscita di una tramoggia impedisce ai materiali di "riunirsi" o "arcolarsi" (formando un blocco stabile che ferma il flusso).

Vantaggi:

Previene l'imbottimento: favorisce il flusso di massa invece di un flusso di imbuto irregolare.

Tasso di alimentazione costante: essenziale per un accurato controllo dei lotti e dei processi.

Igienica: L'acciaio inossidabile è facile da pulire e non reagisce, per cui è ideale per l'industria alimentare, farmaceutica e chimica.
