API 660 Scambiatore di calore a conchiglia e tubo TEMA Standard ASME U Stamp ASME VIII

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Numero di modello:	coperture e scambiatore di calore del tubo

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	1--1000000 USD
Imballaggi particolari:	Palette
Tempi di consegna:	45 - 150 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	50Sets/Months

Contatto

Standard degli scambiatori di calore a guscio e a tubo:

API 660 -Scambiatore di calore a conchiglia e tubo

progettazione dello scambiatore di calore del tubo e delle coperture:

TEMA, ASME VIII

Materiale della piastra tubiera dello scambiatore di calore a fascio tubiero:

Acciaio inossidabile, Acciaio duplex, Lega di nichel, Lega di rame, Acciaio legato, Titanio, Rivesti

Standard Tubi Scambiatori di Calore a Fascio Tubiero:

ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME

Fogli di tubi per scambiatori di calore di guscio e tubo:

Fogli di tubi galleggianti, fogli di tubi fissi

Scambiatore di calore a fascio tubiero con piastra di supporto fissa:

Deflettore longitudinale, Deflettore di impatto, Deflettore trasversale, Deflettore a croce

TES sugli scambiatori di calore di guscio e di tubo:

RT, PT, MT, UT, PMI

Evidenziare:

Caratteristiche degli scambiatori di calore a guscio e a tubo.
Scambiatore di calore a conchiglia e tubo	Tipico nel codice TEMA	Vantaggi	Limitazioni
scambiatori di calore a tubo fisso	BEM, AEM, NEN	1Fornisce l'area massima di trasferimento di calore per un determinato guscio e diametro del tubo.	1. il lato della conchiglia o il lato esterno dei tubi sono non accessibile per la pulizia meccanica.
		2. Fornisce passaggi singoli e multipli per garantire la velocità adeguata.	2Non è prevista alcuna possibilità di espansione termica differenziale sviluppata tra il tubo e il lato della conchiglia.
		3. meno costoso di disegni a fascio rimovibile.
scambiatori di calore a testa galleggiante	AEW, BEW, BEP, AEP, AES, BES	1La lamina di tubo galleggiante consente un'espansione termica differenziale tra il guscio e il fascio del tubo.	1Per fornire il coperchio di testa galleggiante è necessario avvolgerlo al foglio del tubo.
		2Sia il fascio del tubo che il lato del guscio possono essere ispezionati e puliti meccanicamente.	2I tubi non possono espandersi in modo indipendente, per cui si dovrebbero evitare grandi applicazioni di shock termico.
			3I materiali di imballaggio producono limiti di pressione e temperatura di progetto.
Scaldaia in tubo in U rimovibile	BEU, AEU	1La progettazione del tubo in U consente un'espansione termica differenziale tra il guscio e il fascio del tubo, nonché per i singoli tubi.	1A causa della curvatura in U alcuni tubi sono omessi al centro del fascio dei tubi.
		2Sia il fascio del tubo che il lato del guscio possono essere ispezionati e puliti meccanicamente.	2A causa della curvatura in U, i tubi possono essere puliti solo con metodi chimici.
		3. meno costoso di una testa galleggiante o di una testa galleggiante confezionata.	3A causa della nidificazione dei tubi U, è difficile sostituire i singoli tubi.
			4Non è possibile un solo passaggio di tubo o un vero flusso controcorrente.
			5Lo spessore della parete del tubo nella curva in U è più sottile che nella parte dritta del tubo.
			6Il drenaggio del circuito del tubo è difficile quando è posizionato in posizione verticale con il lato della testa verso l'alto.

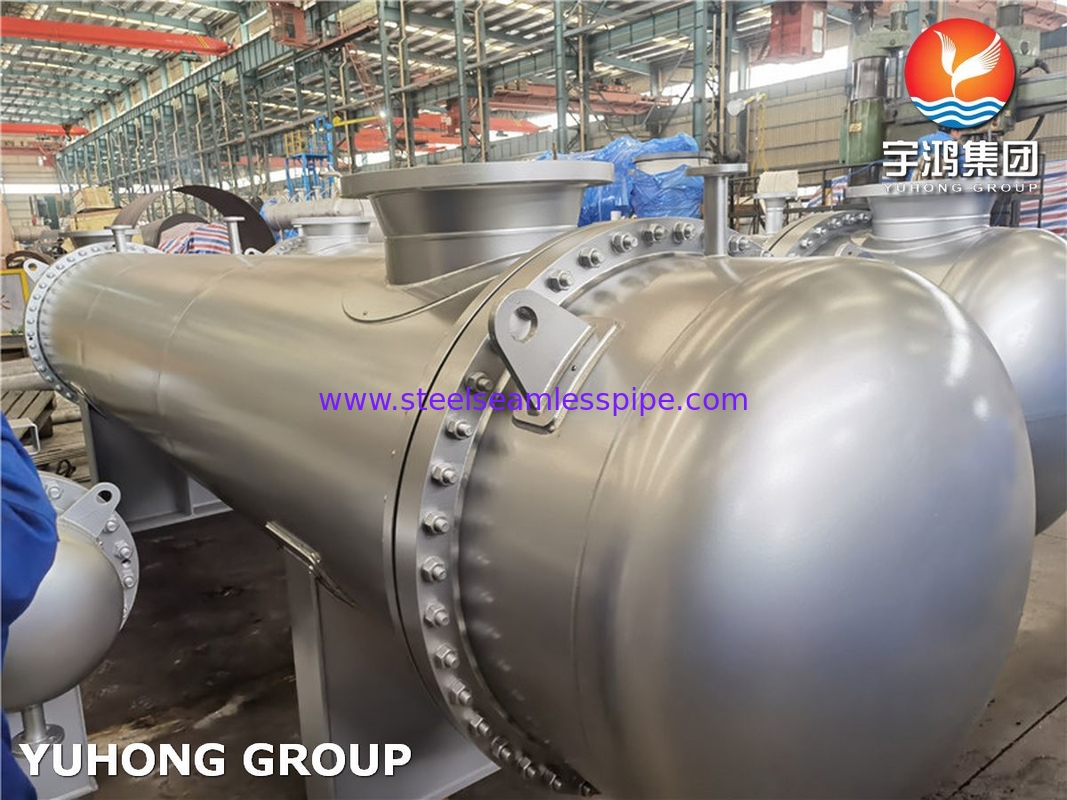

API 660 Scambiatore di calore a conchiglia e tubo TEMA Standard ASME U Stamp ASME VIII
