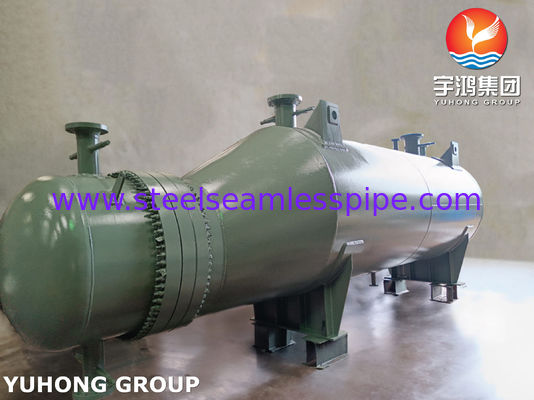

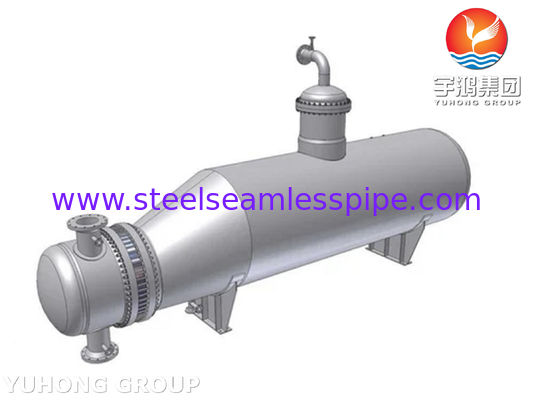

API 660 Scambiatore di calore a guscio e tubo Soluzione superiore di trasferimento di calore per le industrie

Reboiler di tipo caldaia, scambiatore di calore di tipo caldaia, scambiatore di calore di tipo TEMA K, scambiatore di calore di tipo API 660 e scambiatore di calore di tubo

TEMALo standard è stato sviluppato dai principali produttori di tubi e tubi.Queste norme definiscono lo stile dello scambiatore di calore e le tolleranze di lavorazione e montaggio. One of the advantages of selecting a shell & tube manufacturer that builds to TEMA specifications is that the end-user is assured that they will receive and install a piece of equipment that is built to certain specification’s and criteria.

TEMA C Servizio generale
TEMA B Servizio chimico
Servizio di raffinazione

API 660è una norma che specifica i requisiti specifici per la progettazione, la fabbricazione, l'ispezione, la sperimentazione e la spedizione degli scambiatori di calore a guscio e a tubo.

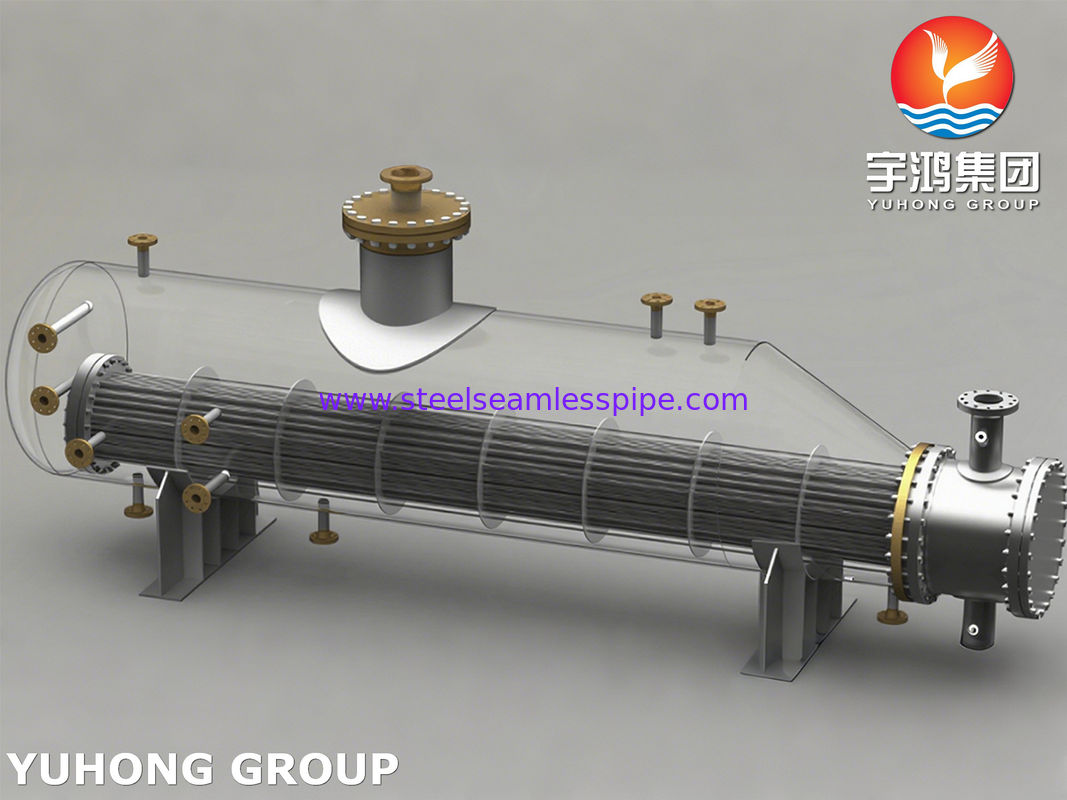

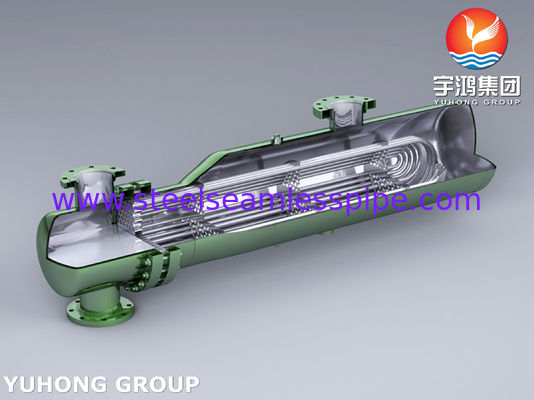

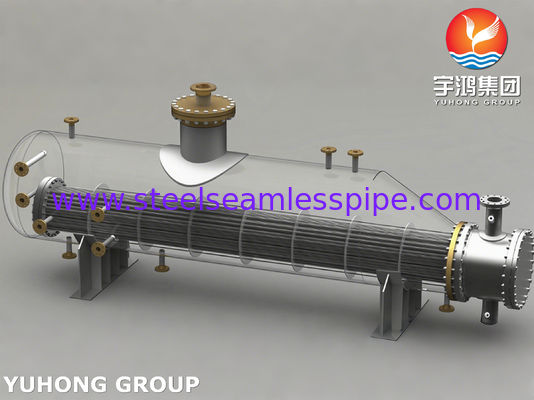

Cambio di calore di tipo caldaia/Rebotler di tipo caldaiaIl liquido entra in contatto con un fascio di tubi contenente il mezzo di riscaldamento.Il mezzo di riscaldamento, che può essere vapore, scorre attraverso i fasci di tubi ed esce come condensato. Il liquido dal fondo della torre da riscaldare scorre attraverso il lato della conchiglia. Il calore latente del mezzo di riscaldamento (vapore) viene utilizzato per vaporizzare il liquido del lato della conchiglia.Il design della conchiglia K fornisce spazio sufficiente per separare il liquido vaporizzato dal vaporeIl liquido vaporizzato scorre attraverso la parte superiore del guscio.
C'è una parete di contenimento o diga di trabocco che determina la quantità di liquido che deve essere trattenuta nella conchiglia in modo che il fascio del tubo sia tenuto coperto di liquido.Il fascio del tubo deve essere immerso nel liquido in ogni momento durante il processo per la massima efficienza di uno scambiatore.

Applicazione dello scambiatore di calore di tipo caldaia/riboiler di tipo caldaia:
