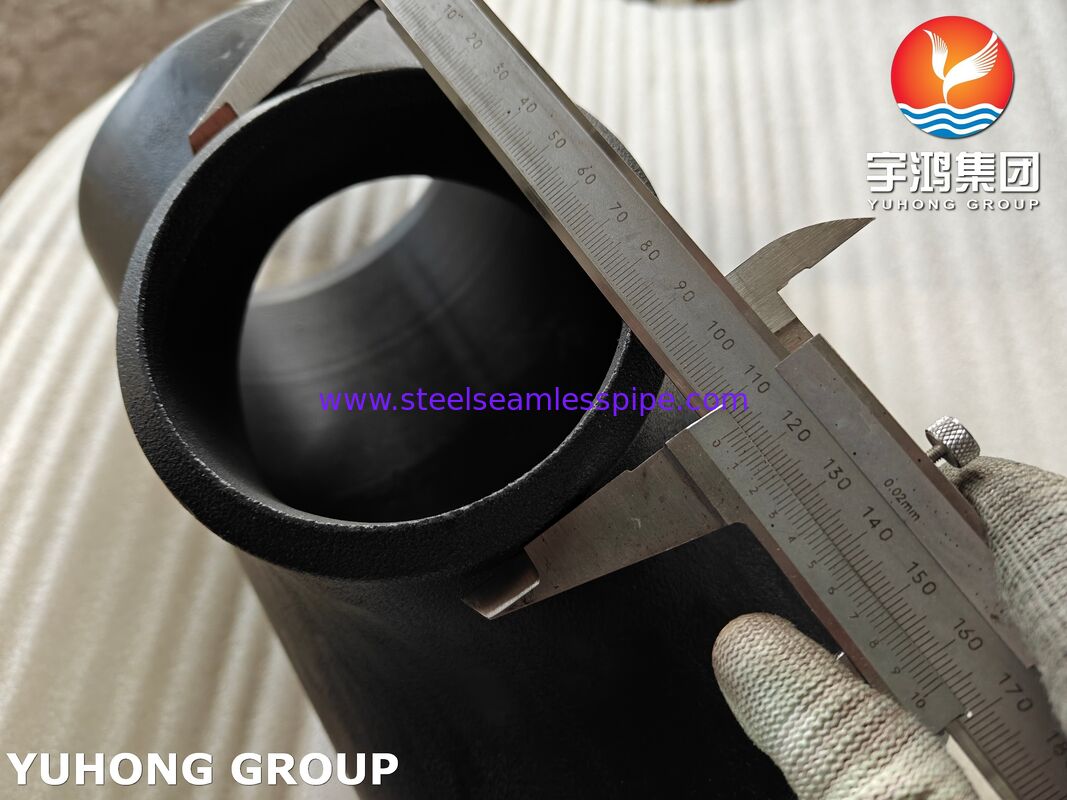

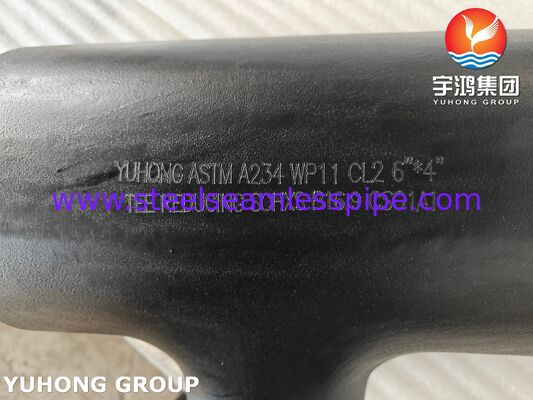

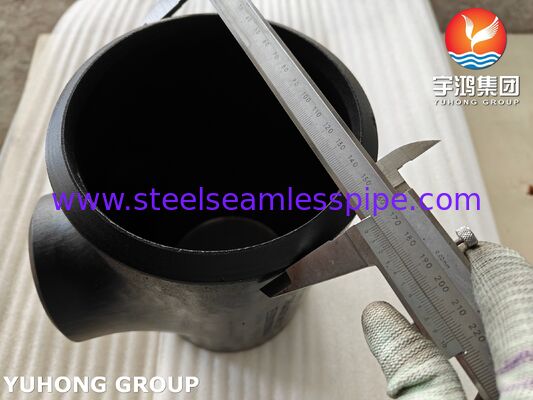

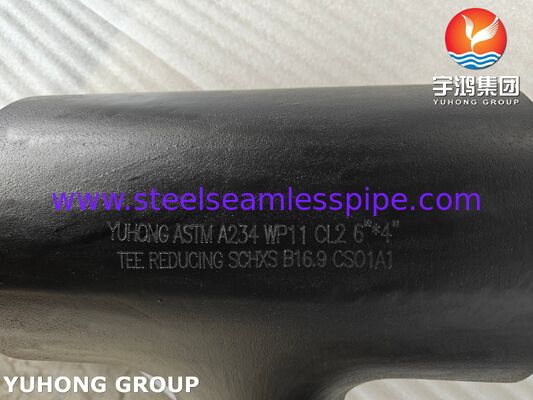

Raccordo in acciaio legato ASTM A234 WP11 CL2 saldato a filo per l'industria chimica

Raccordo in acciaio legato ASTM A234 WP11 CL2 saldato a filo per l'industria chimica B16.9

ASTM A234 è uno standard sviluppato dall'American Society for Testing and Materials (ASTM) per raccordi per tubi saldati a filo in acciaio al carbonio e acciaio legato utilizzati in servizi a media e alta temperatura. Questi raccordi sono utilizzati principalmente in sistemi di tubazioni in settori come petrolio, chimica ed energia, in particolare in ambienti che richiedono resistenza alle alte temperature e alla corrosione.

WP11 CL2 appartiene all'acciaio legato al cromo molibdeno, in cui l'aggiunta di cromo (Cr) e molibdeno (Mo) aumenta la resistenza alla corrosione da solfuro e all'ossidazione e ha una buona resistenza alle alte temperature, resistenza all'ossidazione e resistenza allo scorrimento. Viene solitamente utilizzato nell'intervallo di temperatura da -29 ° C a 593 ° C ed è adatto per condizioni di lavoro ad alta temperatura e alta pressione.

CL2 è l'abbreviazione di Classe 2, che rappresenta i requisiti di trattamento termico e le corrispondenti proprietà meccaniche di questo grado di materiale. In termini di trattamento termico, i raccordi per tubi in lega ASTM A234 WP11 CL2 devono essere normalizzati + temperati. La normalizzazione si riferisce al riscaldamento del materiale a una temperatura appropriata al di sopra della temperatura critica e al mantenimento del calore, quindi al raffreddamento all'aria, in modo da raffinare i grani, rendere la struttura uniforme e migliorare le proprietà meccaniche dei raccordi per tubi; la tempra si riferisce al riscaldamento del materiale a una temperatura inferiore alla temperatura critica dopo la normalizzazione, di solito nell'intervallo di 1200°F - 1350°F / 650°C - 730°C, mantenendolo caldo per un periodo di tempo, quindi raffreddandolo a una velocità appropriata. Il raffreddamento viene solitamente effettuato all'aria, in modo da ridurre la durezza del materiale, eliminare le sollecitazioni interne e migliorare la tenacità e la plasticità.

Raccordo in acciaio legato ASTM A234 WP11Requisiti chimici

WP11 è ulteriormente suddiviso in tre sottocategorie in base alla sua composizione: Classe 1, Classe 2 e Classe 3

Raccordo in acciaio legato ASTM A234 WP11 Proprietà meccaniche

Requisiti di produzione e collaudo dei raccordi in acciaio legato ASTM A234 WP11 CL2

• Processo di fabbricazione: I raccordi in acciaio legato ASTM A234 WP11 CL2 sono fabbricati tramite processi di formatura a caldo o a freddo. I tipi comuni di raccordi includono gomiti, tee, riduttori, tappi, ecc.
• Requisiti di trattamento termico: I raccordi in acciaio legato ASTM A234 WP11 CL2 devono essere sottoposti a normalizzazione o normalizzazione+tempra per eliminare le sollecitazioni residue e ottimizzare le proprietà meccaniche.
• Saldabilità: I raccordi in acciaio legato ASTM A234 WP11 CL2 richiedono preriscaldamento (consigliato 150-300 ° C) e controllo della temperatura interstrato durante la saldatura, ed è richiesta la ricottura di distensione dopo la saldatura.

Acciaio legato ASTM A234 WP11 CL2 rispetto ad altri gradi

Applicazione dei raccordi in acciaio legato ASTM A234 WP11 CL2

I raccordi in acciaio legato ASTM A234 WP11 CL2 sono utilizzati principalmente in sistemi di tubazioni che devono resistere a temperature e/o pressioni da medie ad alte:

• Raffinazione del petrolio: Tubazioni di processo ad alta temperatura per cracking catalitico, idrotrattamento e unità di cokizzazione.

• Petrolchimici: Tubazioni ad alta temperatura e alta pressione per cracking dell'etilene, sintesi dell'ammoniaca e sintesi del metanolo.

• Generazione di energia a carbone: Tubazioni principali del vapore, tubazioni del vapore di riscaldamento e tubazioni dell'acqua di alimentazione ad alta temperatura.

• Sistemi di tubazioni della caldaia: Tubazioni di collegamento del surriscaldatore e del riscaldatore per caldaie di centrali elettriche e caldaie industriali.

• Industria generale: Tubazioni per fluidi corrosivi a media e alta temperatura che operano nell'intervallo da -29°C a 595°C.
