Raccordo in acciaio legato ASTM A234 WP11 CL2 saldato di testa per l'industria chimica B16.9

Raccordo in acciaio legato ASTM A234 WP11 CL2 saldato a filo per l'industria chimica B16.9

ASTM A234 è uno standard sviluppato dall'American Society for Testing and Materials (ASTM) per raccordi per tubi saldati a filo in acciaio al carbonio e acciaio legato utilizzati in servizi a temperature da medie ad alte. Questi raccordi sono utilizzati principalmente in sistemi di tubazioni in settori come quello petrolifero, chimico ed energetico, in particolare in ambienti che richiedono resistenza alle alte temperature e alla corrosione.

WP11 CL2 appartiene all'acciaio legato al cromo molibdeno, in cui l'aggiunta di cromo (Cr) e molibdeno (Mo) aumenta la resistenza alla corrosione da solfuri e all'ossidazione e ha una buona resistenza alle alte temperature, resistenza all'ossidazione e resistenza allo scorrimento. Viene solitamente utilizzato nell'intervallo di temperatura da -29 ° C a 593 ° C ed è adatto per condizioni di lavoro ad alta temperatura e alta pressione.

CL2 è l'abbreviazione di Classe 2, che rappresenta i requisiti di trattamento termico e le corrispondenti proprietà meccaniche di questo grado di materiale. In termini di trattamento termico, i raccordi per tubi in lega ASTM A234 WP11 CL2 devono essere normalizzati + temperati. La normalizzazione si riferisce al riscaldamento del materiale a una temperatura appropriata al di sopra della temperatura critica e al mantenimento del calore, quindi al raffreddamento all'aria, in modo da raffinare i grani, rendere la struttura uniforme e migliorare le proprietà meccaniche dei raccordi per tubi; la tempra si riferisce al riscaldamento del materiale a una temperatura inferiore alla temperatura critica dopo la normalizzazione, di solito nell'intervallo di 1200°F - 1350°F / 650°C - 730°C, mantenendolo caldo per un certo periodo di tempo, quindi raffreddandolo a una velocità appropriata. Il raffreddamento viene solitamente effettuato all'aria, in modo da ridurre la durezza del materiale, eliminare le sollecitazioni interne e migliorare la tenacità e la plasticità.

Raccordo in acciaio legato ASTM A234 WP11Requisiti chimici

WP11 è ulteriormente suddiviso in tre sottocategorie in base alla sua composizione: Classe 1, Classe 2 e Classe 3

Raccordo in acciaio legato ASTM A234 WP11 Proprietà meccaniche

Requisiti di fabbricazione e collaudo dei raccordi in acciaio legato ASTM A234 WP11

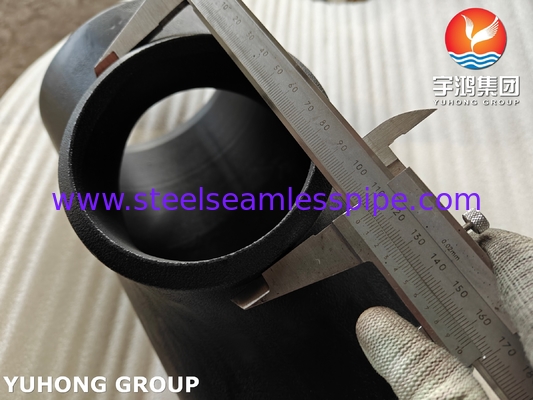

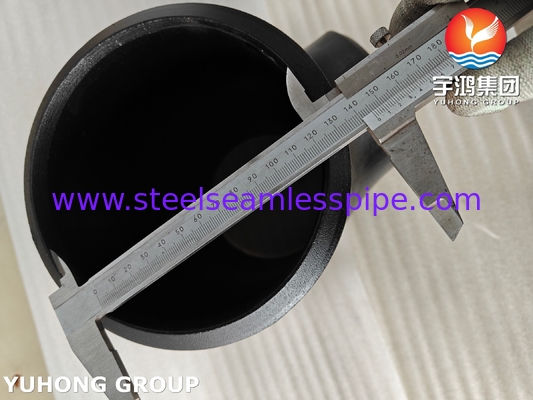

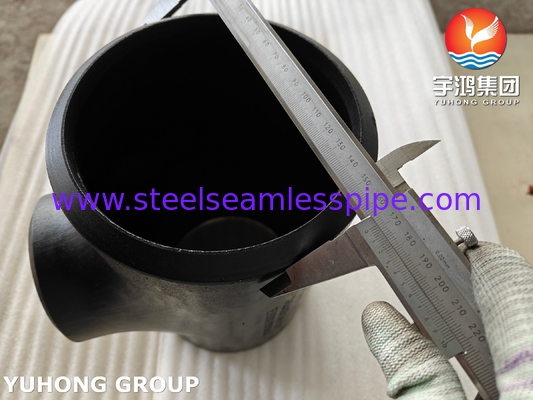

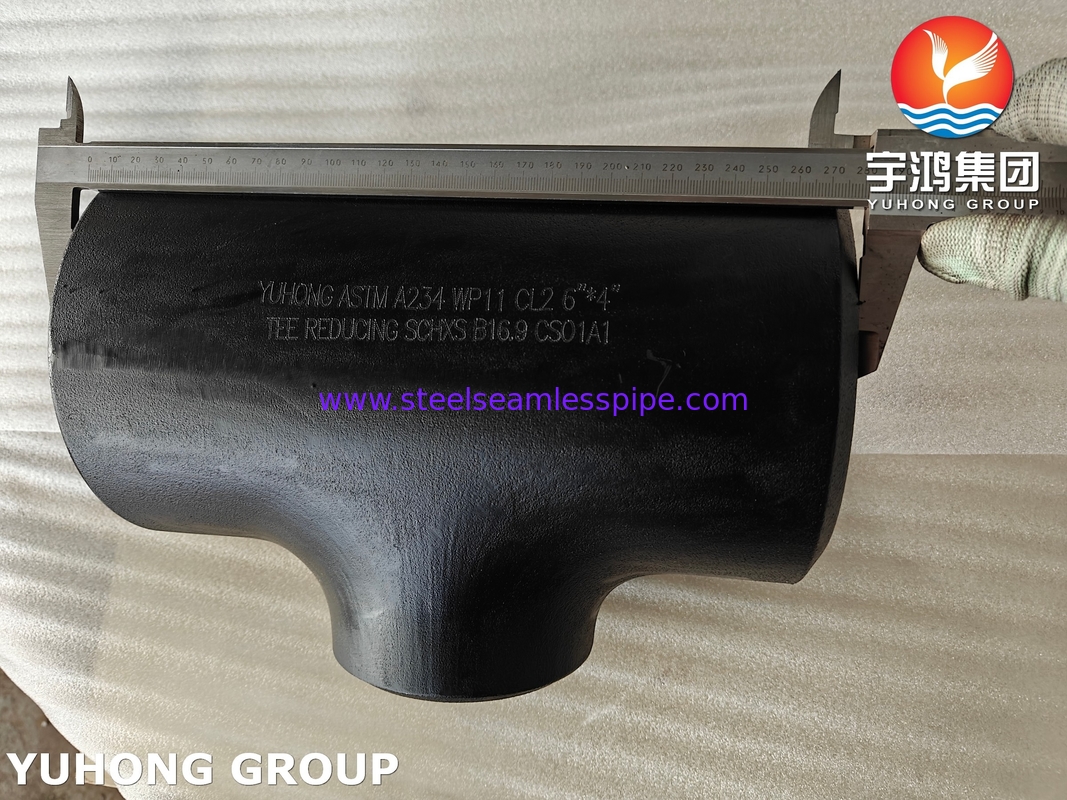

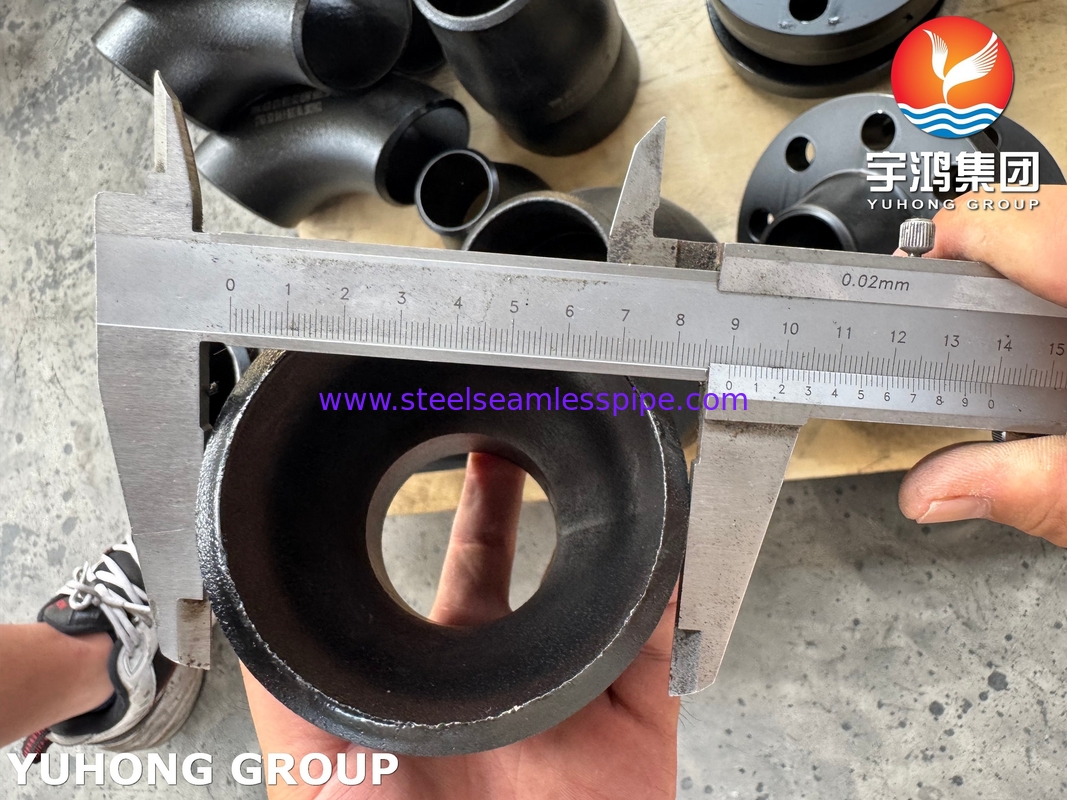

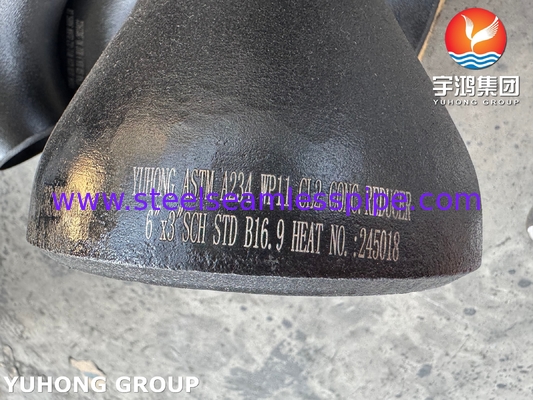

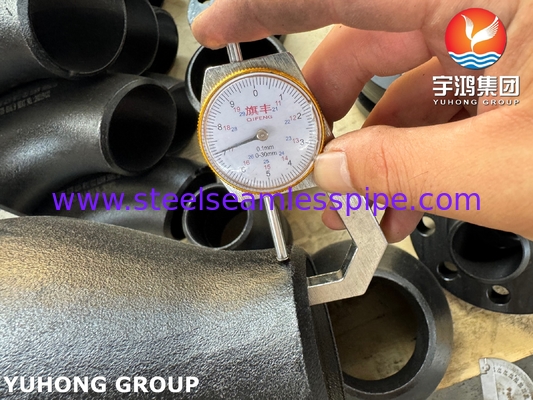

• Processo di fabbricazione: I raccordi in acciaio legato ASTM A234 WP11 CL2 sono fabbricati tramite processi di formatura a caldo o a freddo. I tipi comuni di raccordi includono gomiti, tee, riduttori, tappi, ecc.
• Requisiti di trattamento termico: I raccordi in acciaio legato ASTM A234 WP11 CL2 devono essere sottoposti a normalizzazione o normalizzazione+tempra per eliminare le sollecitazioni residue e ottimizzare le proprietà meccaniche.
• Saldabilità: I raccordi in acciaio legato ASTM A234 WP11 CL2 richiedono preriscaldamento (consigliato 150-300 ° C) e controllo della temperatura interstrato durante la saldatura, ed è necessaria la ricottura di distensione dopo la saldatura.

Acciaio legato ASTM A234 WP11 CL2 rispetto ad altri gradi

Applicazione dei raccordi in acciaio legato ASTM A234 WP11 CL2

I raccordi in acciaio legato ASTM A234 WP11 CL2 sono utilizzati principalmente in sistemi di tubazioni che devono resistere a temperature e/o pressioni da medie ad alte:

• Raffinazione del petrolio: unità atmosferiche e sottovuoto, cracking catalitico, idrotrattamento e altre unità
• Petrochimica: cracking dell'etilene, reforming e altre unità
• Centrali termiche: sistemi di tubazioni di caldaie, surriscaldatori, riscaldatori
• Sistemi di trasporto del vapore
• Tubazioni industriali che richiedono prestazioni superiori all'acciaio al carbonio
