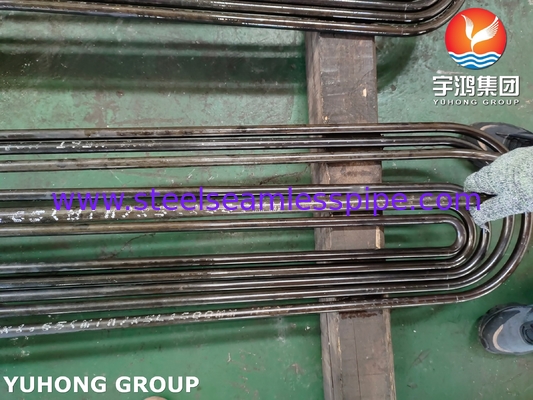

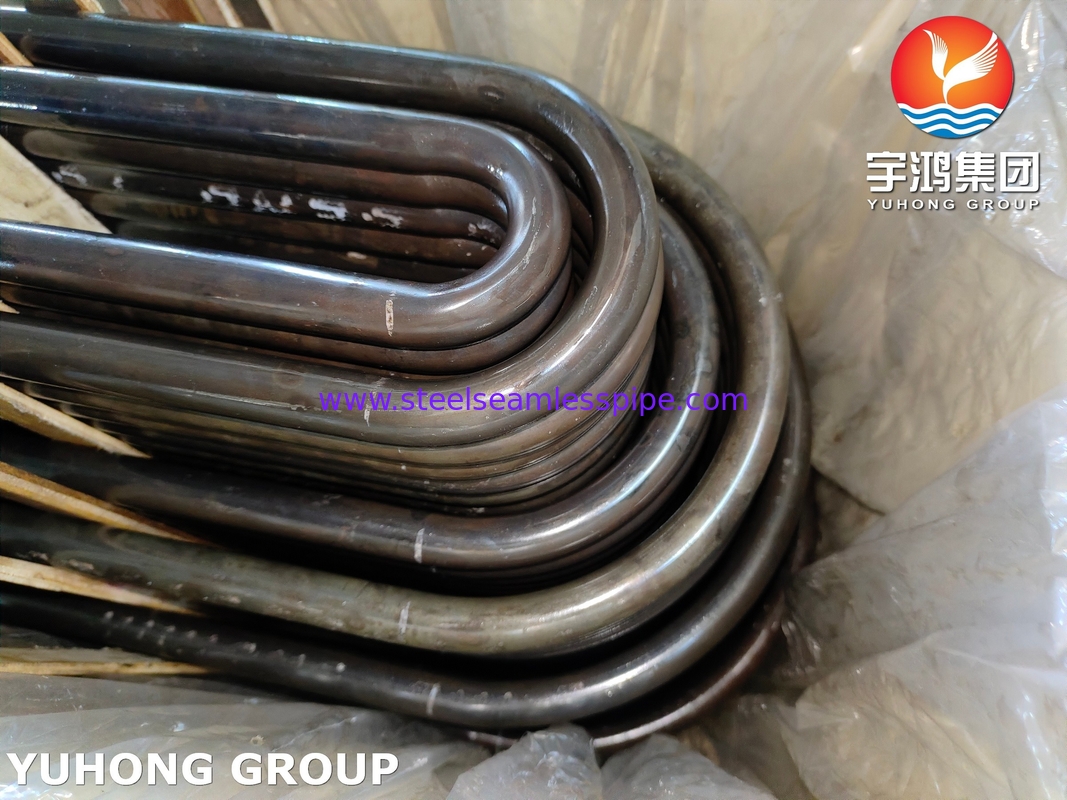

ASTM A213 / ASME SA213 T9 Tubo U Bend Tube Lega di acciaio Tubo per scambiatori di calore senza saldatura

Dettagli:

Place of Origin:	CHINA
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	ASTM A213 T9 Tubo in lega di acciaio U Bend

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500 kg
Packaging Details:	Ply-wooden Case /Iron Case
Delivery Time:	7 DAYS
Payment Terms:	L/C, T/T

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (290)

Tubo senza saldatura di acciaio inossidabile (277)

Tubo di acciaio inossidabile del duplex (127)

Metropolitana di acciaio inossidabile del duplex (29)

Tubo ad ago (107)

Tubo di pinna (631)

scambiatori di calore (17)

tubo dello scambiatore di calore (424)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (116)

deflettore dello scambiatore di calore (36)

Aria di raffreddamento (8)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (114)

Tubo della lega di nichel (261)

Metropolitana della lega di nichel (79)

Metropolitana della lega di rame (227)

Metropolitana dell'acciaio legato (184)

Metropolitana di titanio (10)

tubo temprato luminoso (153)

Metropolitana di caldaia (145)

montaggio d'acciaio (804)

Flangia d'acciaio (590)

Altri (391)

Parti di rivestimento (7)

Descrizione di prodotto dettagliata

Nome del prodotto:	Metropolitana della curva ad U dell'acciaio legato	Standard:	ASTM A213/ASME SA213
Materiale:	Acciaio legato T5/T9/T11/T22, acciaio inossidabile 304/304L/316L	O.D.:	1/4" 3/8" 1/2" 5/8" 3/4" 1", ECT.
W.T.:	BWG 25, 22, 20 18, 16, 14, 12	Length:	Single, Random
Tecnica:	Delle altre materie plastiche	NTD:	GH ET, UT, PINTA
Application:	Boiler Tube Oil / Gas Drilling, Chemical Industry, etc.
Evidenziare:	Metropolitana della curva ad U di ASTM A213 T9 , Tubo per scambiatori di calore senza saldatura in acciaio legato , ASME SA213 T9 Tubo di piegatura U

ASTM A213 / ASME SA213 T9 Acciaio legato tubo senza cuciture per scambiatori di calore

ASTM A213/ASME SA213descrive i requisiti rigorosi per i tubi in acciaio ferritico e austenitico senza saldature destinati al funzionamento in ambienti ad alta temperatura, garantendo l'integrità del materiale, le prestazioni meccaniche,e consistenza dimensionale.

SecondoASTM A213 T9il materiale subisce una normalizzazione (riscaldato a 925°980°C) seguita da una temperazione (675°760°C) per perfezionare la sua microstruttura, bilanciando la resistenza alla trazione (≥415 MPa) e la duttilità (allungamento ≥30%).Post-piegatura, i tubi a curvatura in U richiedono spesso un trattamento termico di sollievo dello stress (650-700 °C) per mitigare le sollecitazioni residue indotte durante la formazione, garantendo la conformità ai requisiti delle proprietà meccaniche della norma.ASME SA213 T9 tubo a piega a Urappresenta una fusione di metallurgia avanzata, produzione di precisione e rigorosa garanzia della qualità, rendendolo indispensabile per le industrie che richiedono prestazioni robuste ad alte temperature,ambienti ad alta pressione.

Materiale equivalente per il tubo U senza cuciture in acciaio legato ASTM A213 T9

Unione delle Nazioni	ASTM	Classificazione	DIN	JIS	Gran Bretagna
K50400	P9	12Cr9Mo	X12CrMo91	STBA26	/

Proprietà meccaniche dei tubi senza cuciture in U di acciaio legato

Classe di acciaio	Resistenza alla trazione, Mpa	Forza di resa, Mpa	Allungamento, %
ASTM A213 T5	Min: 415	Min: 205	Min: 30
ASTM A213 T9	Min: 415	Min: 205	Min: 30
ASTM A213 T11	Min: 415	Min: 205	Min: 30
ASTM A213 T12	Min: 415	Min: 205	Min: 30
ASTM A213 T22	Min: 415	Min: 205	Min: 30
ASTM A213 T91	Min: 415	Min: 415	Min: 20

Composizione chimica del tubo di piegatura U senza saldatura in acciaio legato ASTM A213 T9

Classe di acciaio
Classe di acciaio	C	M	P	S	- Sì.	Cr	Mo.	V.
ASTM A213 T5	Max: 0.15	0.30 a 0.60	Max: 0.025	Max: 0.025	Max: 0.50	4.00 - 6.00	0.45 a 0.65	- Non lo so.
ASTM A213 T9	Max: 0.15	0.30 a 0.60	Max: 0.025	Max: 0.025	0.25 a 1.00	8.00 - 10.00	0.90 a 1.10	- Non lo so.
ASTM A213 T11	0.05 a 0.15	0.30 a 0.60	Max: 0.025	Max: 0.025	0.50 a 1.00	1.00 - 1.50	0.44-0.65	- Non lo so.
ASTM A213 T12	0.05 a 0.15	0.30 a 0.61	Max: 0.025	Max: 0.025	Max: 0.50	0.80 a 1.25	0.44 a 0.65	- Non lo so.
ASTM A213 T22	0.05 a 0.15	0.30 a 0.60	Max: 0.025	Max: 0.025	Max: 0.50	1.90 - 2.60	0.87 a 1.13	- Non lo so.
ASTM A213 T91	0.08 a 0.12	0.30 a 0.60	Max: 0.020	Max: 0.010	0.20 a 0.50	8.00 - 9.50	0.85 a 1.05	0.18 a 0.25
ASTM A213 T91	Cb: 0,06 a 0.1	N: 0,030 - 0.070	Ni: Max: 0.40	Max0.04	Ti: Max: 0.01	Zr: Max 0.01

Processo di piegatura e geometria

Radius di curvatura:
- Seguitemi.ASME B16.9oNorme TEMAper il raggio minimo di curvatura (tipicamente di 1,5×3× diametro del tubo).
- I raggi più piccoli aumentano l'assottigliamento della curva esterna e l'ispessimento della curva interna, rischiando un guasto meccanico.
Sottilizzazione delle pareti:
- Limita l'assottigliamento delle pareti a≤ 17% dello spessore nominale(secondo le norme ASME).
- Per ridurre al minimo la deformazione, utilizzare la piegatura a mandrello o la piegatura ad induzione a caldo.
Ovalità: Ovalato di controllo (deviazione dalla sezione circolare) a≤ 8%per evitare interruzioni del flusso o concentrazioni di sollecitazione.

Considerazioni operative del tubo U senza cuciture in acciaio legato

Ciclismo termico: tenere conto dei frequenti cicli di riscaldamento/raffreddamento per evitare la fatica termica.
Inquinamento: progettazione per una pulizia facile (ad esempio, lavaggio chimico, spazzolatura meccanica) per mantenere l'efficienza del trasferimento di calore.
La pressione scende: Ottimizzare la geometria della curva per ridurre al minimo la turbolenza e la perdita di pressione.
