Fogli di tubi in acciaio al carbonio ASME SA36 per apparecchiature non a pressione, apparecchiature a media e bassa tensione
Che cos' e'il tubo-foglio?

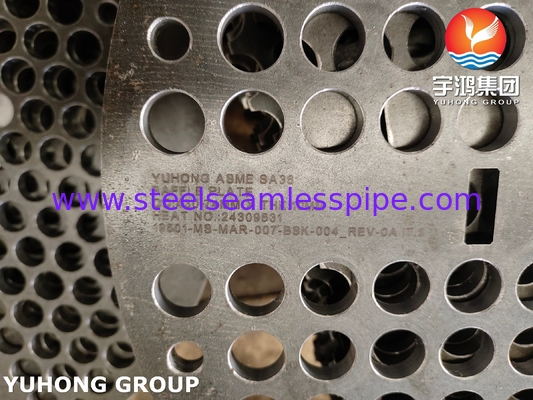

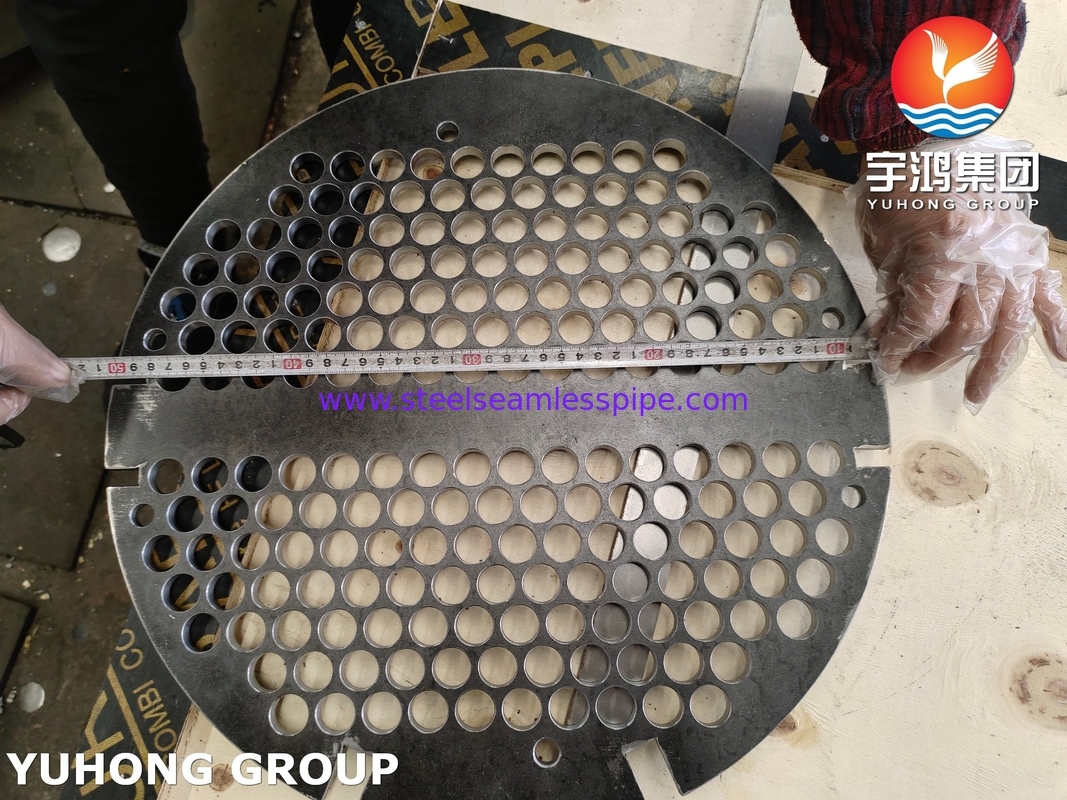

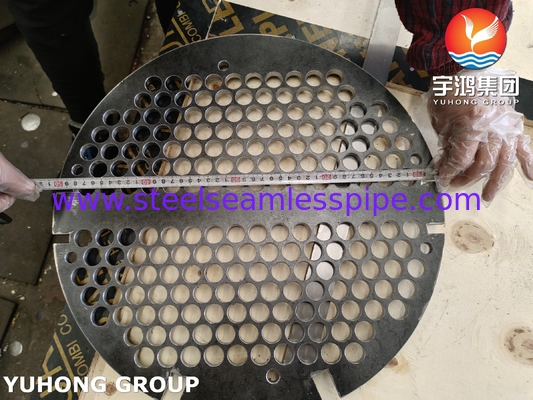

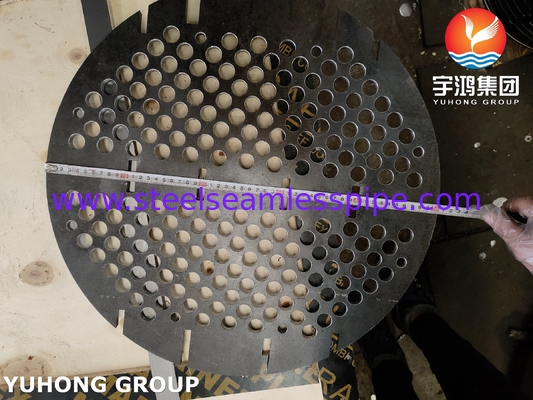

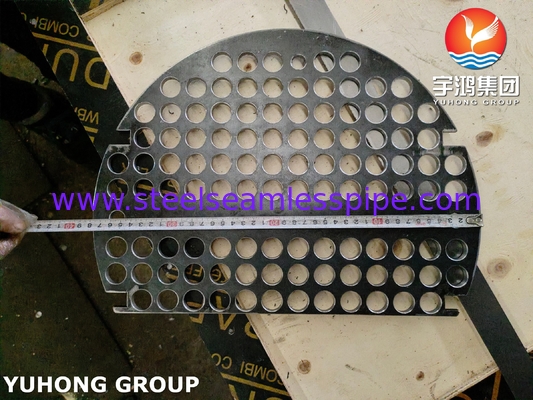

Un foglio di tubo è una piastra che viene utilizzata per sostenere i tubi in uno scambiatore di calore a guscio e tubo.Il foglio di tubo è una piastra circolare che è perforata in modo che i tubi possono adattarsi attraverso le aperture.
Descrizione
Il foglio di tubi in acciaio al carbonio ASME SA36 è un materiale strutturale economico e pratico adatto alla fabbricazione di fogli di tubi in condizioni normali di lavoro.Il progetto deve rispettare rigorosamente le specifiche ASME, valutarne l'applicabilità in combinazione con specifiche condizioni di lavoro e selezionare materiali con prestazioni superiori, se necessario, per garantire la sicurezza e la durata dell'apparecchiatura.
L'acciaio al carbonio SA36 ha una buona saldabilità, ma è necessario selezionare processi appropriati (come il pre riscaldamento prima della saldatura,con un'ampiezza superiore a 1 mm,.
Proprietà meccaniche del SA36:
| Spessore (mm) |
Resistenza al rendimento (≥Mpa) |
Resistenza alla trazione (Mpa) |
Allungamento in ≥,% |
| T≤200 |
250 |
400-550 |
200 mm |
50 mm |
200
| 220 |
400-550 |
20 |
23 |
|
Composizione chimica dell'acciaio al carbonio SA36
| Composizione degli elementi chimici principali dell'A36 |
| Spessore ((mm) |
C |
- Sì. |
M |
P |
S |
Acciaio di rame |
| T≤20 |
0.25 |
0.40 |
- Sì, signore. |
0.04 |
0.05 |
0.20 |
20
| 0.80-1.20 |
|
40
| 0.26 |
0.15-0.40 |
|
65
| 0.27 |
0.85-1.20 |
|
100
| |
|
Applicazione Apparecchiature a media e bassa tensione:
1. attrezzature di scambio termico
Scambiatore di calore a guscio e tubo: utilizzato come foglio di tubo per fissare e separare il fascio del tubo e il mezzo di conchiglia, adatto per lo scambio termico di supporti non corrosivi come acqua-acqua e acqua a vapore.
Condensatore: nelle centrali elettriche o nei sistemi di refrigerazione, sostiene il condensatore e distribuisce il mezzo di raffreddamento (come l'acqua di mare o acqua dolce).Occorre prestare attenzione alle misure di protezione nell'ambiente di corrosione degli ioni clorurici.
Evaporatore: utilizzato per processi di evaporazione a bassa pressione, come ad esempio apparecchiature di lavorazione alimentare o di concentrazione chimica.
2. recipienti a pressione
Serbatoi a bassa pressione: per l'immagazzinamento di aria compressa, acqua o prodotti petroliferi (ambiente non acido), quali serbatoi di aria compressa di fabbrica e serbatoi tampone per il trattamento dell'acqua.
Contenitore di separazione: separatore gas-liquido o serbatoio di precipitazione, adatto per il trattamento preliminare di petrolio e gas o per la separazione dei mezzi nei processi chimici.
Vaso di reazione: porta reazioni chimiche lievi (come reazioni di pH neutro) e deve essere abbinato con rivestimento o rivestimento per evitare la corrosione.
3. Caldaia e sistema termico
Componenti di caldaie a bassa pressione: lamiere di tubi e cornici di supporto di caldaie a vapore a bassa pressione o a bassa pressione, quali piccole caldaie industriali o sistemi di riscaldamento.
"Sistema di accensione" un sistema di accensione di un sistema di accensione di un sistema di accensione.
4Struttura industriale generale
Base dell'apparecchiatura meccanica: come la base di installazione di pompe, compressori o valvole, che sfrutta la sua rigidità e facilità di lavorazione.
Piattaforma e telaio delle scale mobili: è necessaria una piattaforma di struttura in acciaio di fabbrica, un supporto per la passerella, un trattamento anti-corrosione superficiale (come la galvanizzazione o la verniciatura).
Flancia di tubo e piastra di collegamento: parti di collegamento della flangia nel sistema di condotte a bassa pressione.
5- attrezzature per il trattamento delle acque e la protezione dell'ambiente
Fogli di tubi per apparecchiature filtranti: utilizzati per filtri multimediali o torri di assorbimento del carbonio attivo, per fissare il tubo di consegna del materiale filtrante.
Serbatoio per il trattamento delle acque reflue: supporto strutturale del serbatoio di aerazione o del serbatoio di sedimentazione, si deve prestare attenzione alle misure antirrugine in ambiente umido.
Ambiente fragile a bassa temperatura: quando la temperatura è inferiore a -29°C, è necessario verificare la resistenza all'urto, altrimenti si deve scegliere l'acciaio a bassa temperatura come SA537.
