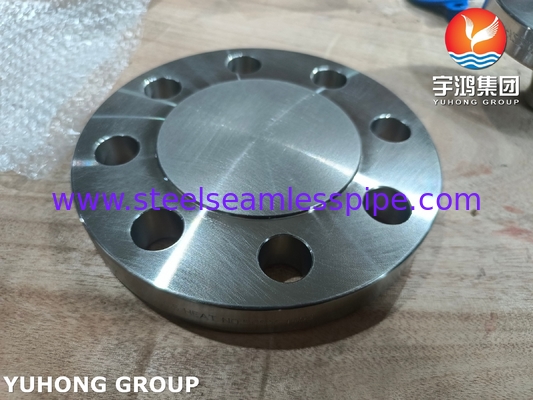

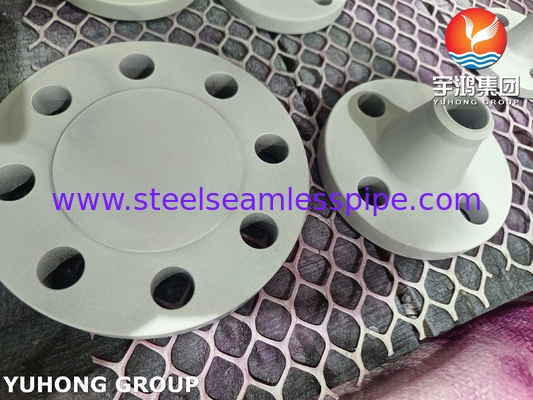

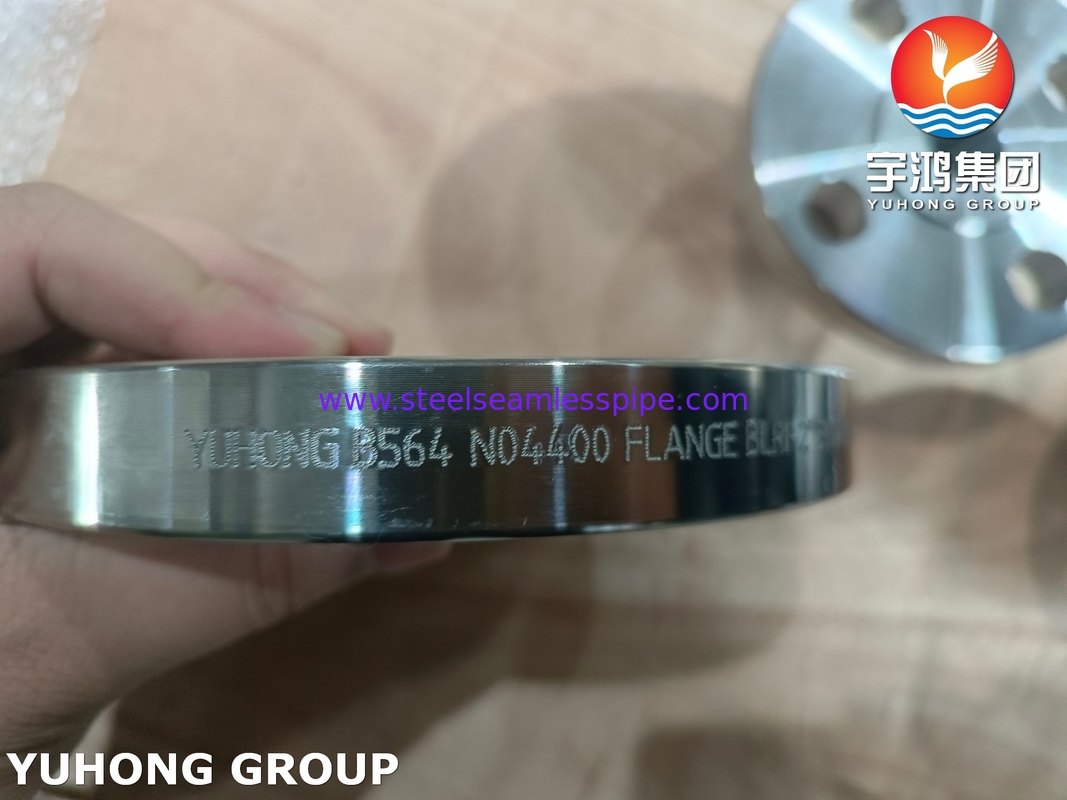

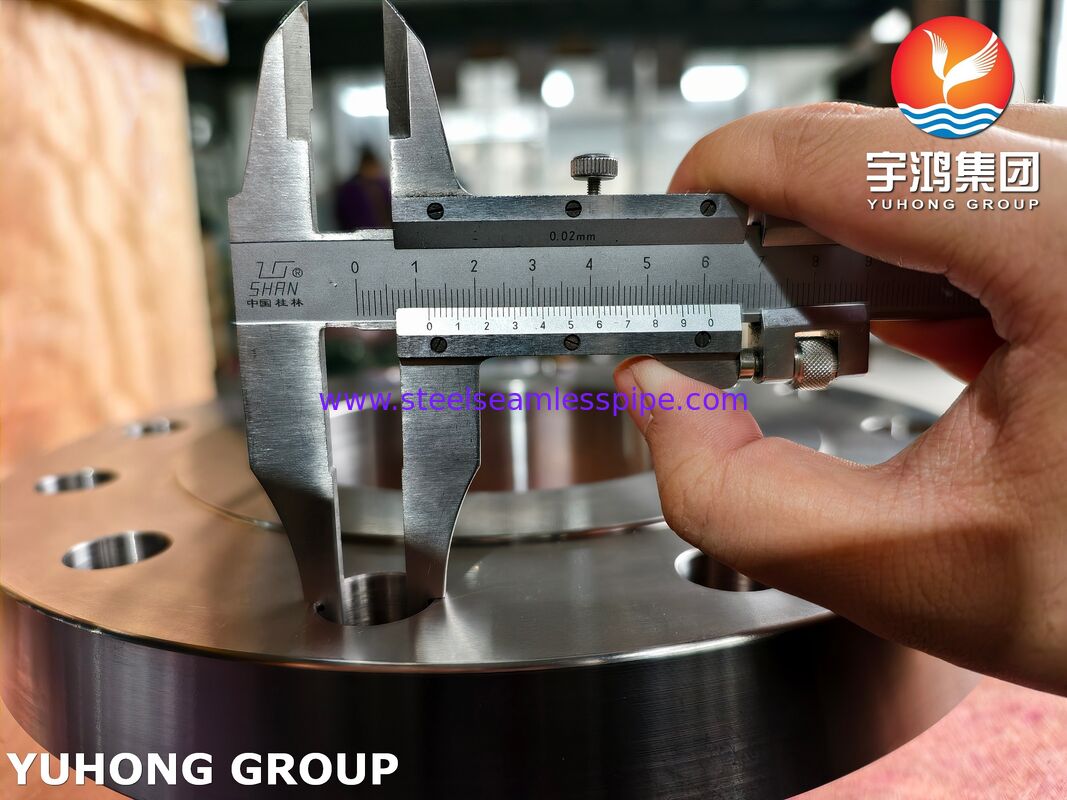

ASTM B564 N04400 Monel 400 Lega di nichel Acciaio Forgiato Blind Raised Face Flange B16.5
ASTM B564 N04400la flangia a faccia rialzata a cieco forgiata in acciaio in lega di nichel è una flangia fabbricata a base di lega di nichel e rame (Monel 400, UNS N04400),che soddisfa la norma B564 della American Society for Testing and Materials (ASTM)Questo materiale è noto per la sua eccellente resistenza alla corrosione, alta resistenza e resistenza alle alte temperature, ed è ampiamente utilizzato nei sistemi di connessione delle condotte in ambienti estremamente corrosivi.
ASTM B564specifica i requisiti di fabbricazione per le flange forgiate in acciaio N04400 in lega di nichel, riguardanti la composizione chimica, le proprietà meccaniche,e norme di prova di prodotti quali flange e accessoriI suoi principali componenti chimici sono il nichel (Ni) ≥ 63%, il rame (Cu) 28-34%, piccole quantità di ferro (Fe), manganese (Mn), carbonio (C), ecc.
ASTM B564 N04400 Flancelle forgate in acciaio in lega di nichel Composizione chimica
|
GRA.
|
ASTM B564 N04400 Acciaio legato al nichelCOMPOSIZIONE CHIMICA % massimo |
| NI |
CU |
IR |
MN |
C |
S.I. |
S |
| N02200 |
99.0 |
0.25 |
0.40 |
0.35 |
0.15 |
0.35 |
0.01 |
| N04400 |
63.0 |
28.0-34.0 |
2.5 |
2.0 |
0.3 |
0.5 |
0.024 |
I principali vantaggi delle prestazioniASTM B564 N04400si trovano principalmente inresistenza alla corrosione,proprietà meccaniche,lavorazione e saldabilità:
Per quanto riguarda la resistenza alla corrosione, l'acciaio N04400 in lega di nichel ha una forte resistenza alla corrosione dell'acqua di mare, alla corrosione del mezzo acido e alcalino e può essere applicato alle piattaforme marine e ai sistemi navali.Mantiene inoltre prestazioni stabili in acidi non ossidanti quali acido fluoridrico e acido solforico, nonché ambienti alcalini ad alta temperatura;
Per quanto riguarda le proprietà meccaniche, il materiale in acciaio N04400 in lega di nichel ha una elevata resistenza, resistenza ad alte temperature, resistenza a basse temperature, resistenza alla trazione non inferiore a 550 MPa,resistenza al rendimento non inferiore a 240 MPa, può funzionare per lungo tempo sotto i 500 °C, può resistere a temperature più elevate a breve termine (evitando l'ambiente di ossidazione) e mantenere una buona duttilità a -100 °C;
Per quanto riguarda la lavorazione, è necessario controllare la velocità di lavorazione per evitare l'indurimento del materiale in acciaio N04400.In termini di tecnologia di saldatura, TIG, MIG o saldatura ad arco di metallo blindato possono essere utilizzati, e si raccomanda di utilizzare il materiale di saldatura Monel (come ENiCu-7).
ASTM B564 N04400 Requisiti sulle proprietà meccaniche dell'acciaio in lega di nichel
|
UNS GRA.
|
Resistenza alla trazione,
min, ksi [MPa]
|
Forza di rendimento,
0.2 % Offset, min,
ksi (MPa)
|
Allungamento in
2 pollici o 50 mm o 4D,
min, %
|
| N.U.N. 04400 |
70[483] |
25[172]
|
35
|
ASTM B564 N04400 Applicazione di flange forgiate in acciaio in lega di nichel:
-
Ingegneria marina e navale:N04400 flangia forzata in acciaio in lega di nichel è utilizzata come flangia di valvola di pompa e connettore di apparecchiature di desalinizzazione dell'acqua di mare nei sistemi di condotte di acqua di mare; come manico dell'albero dell'elica di una nave,è resistente all'erosione e alla corrosione dell'acqua di mare.
- Industria chimica e petrolchimica:N04400 flangia forzata in acciaio in lega di nichel può essere utilizzata come interfaccia tra flangia del reattore e serbatoio di stoccaggio nelle apparecchiature per l'acido fluoridrico;Collegare la condotta per il trasporto di un mezzo di acido solforico diluito ad alta temperatura nell'unità di recupero dell'acido solforico; applicato al sistema di trattamento della salamoia nell'industria del cloro alcalino.
- Energia e protezione dell'ambiente:La flangia forzata in acciaio in lega di nichel N04400 può essere utilizzata come flangia resistente alla corrosione per sistemi di raffreddamento delle acque nelle centrali nucleari e nei condotti per il trattamento dei rifiuti nucleari;Protezione contro la corrosione al punto di rugiada acida del sistema di trattamento dei gas di scarico contenenti zolfo.
- Petrolio e gas:La flangia forzata in acciaio N04400 in lega di nichel può essere utilizzata per le flangie delle apparecchiature di testa di pozzo resistenti alla corrosione da solfuro di idrogeno (H2S) e da anidride carbonica (CO2).Utilizzato come connettore della valvola della pompa a bassa temperatura nel gas naturale liquefatto (GNL).
