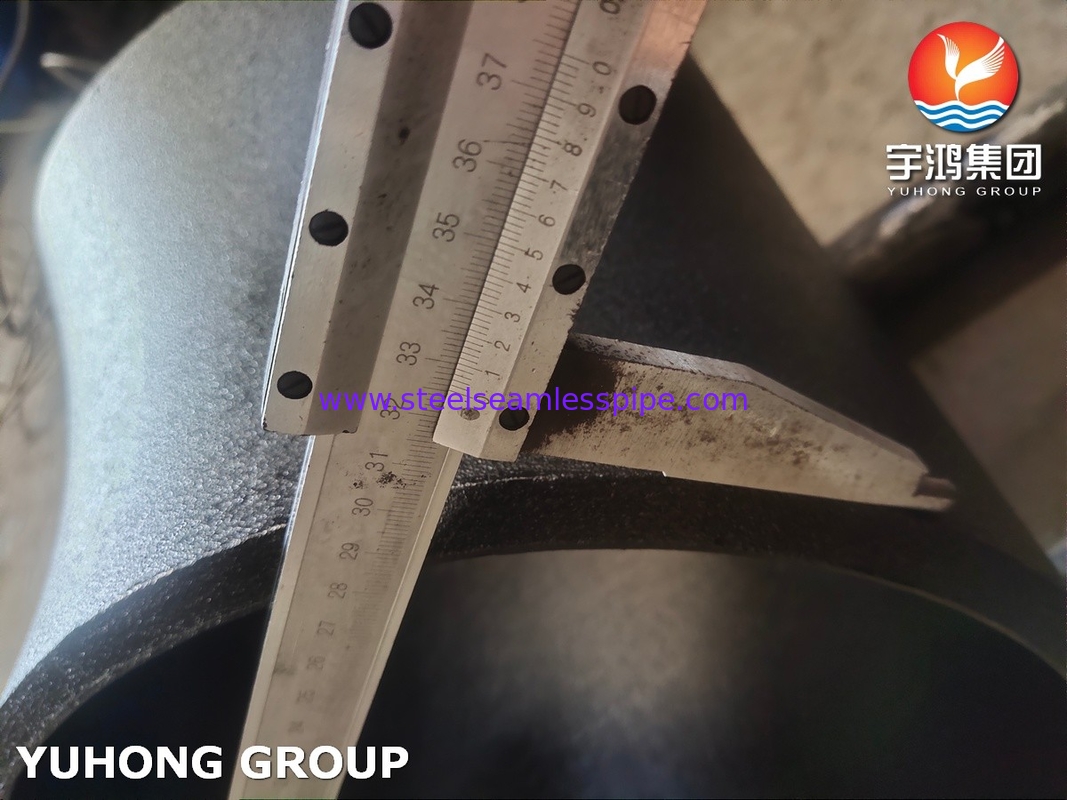

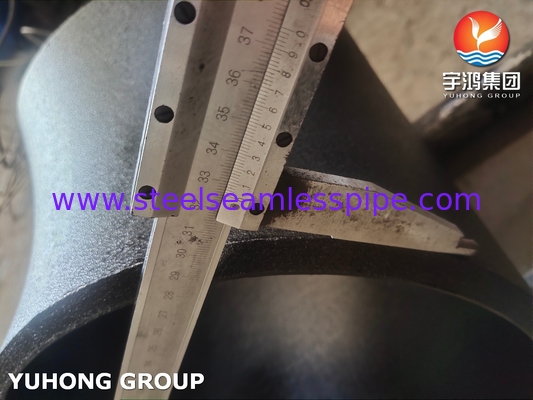

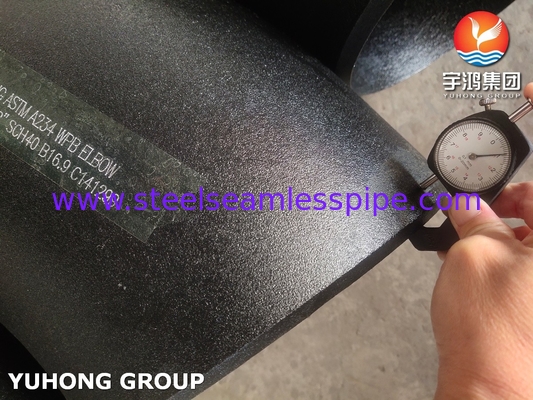

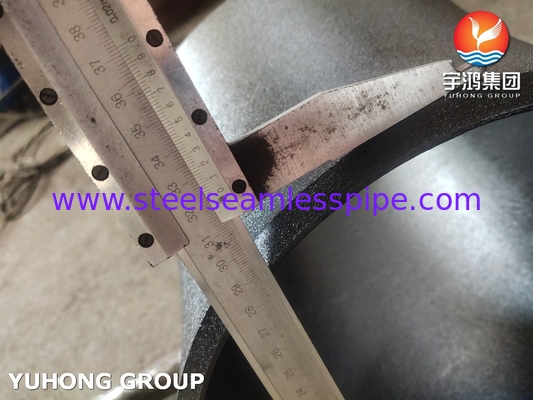

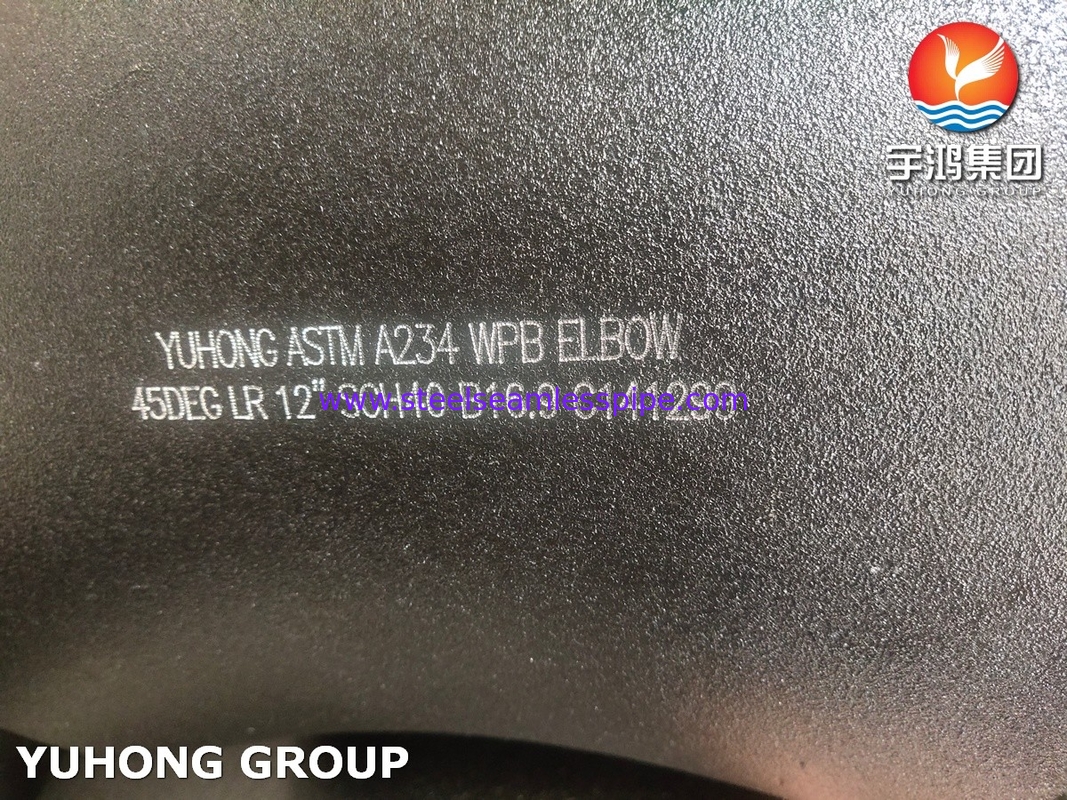

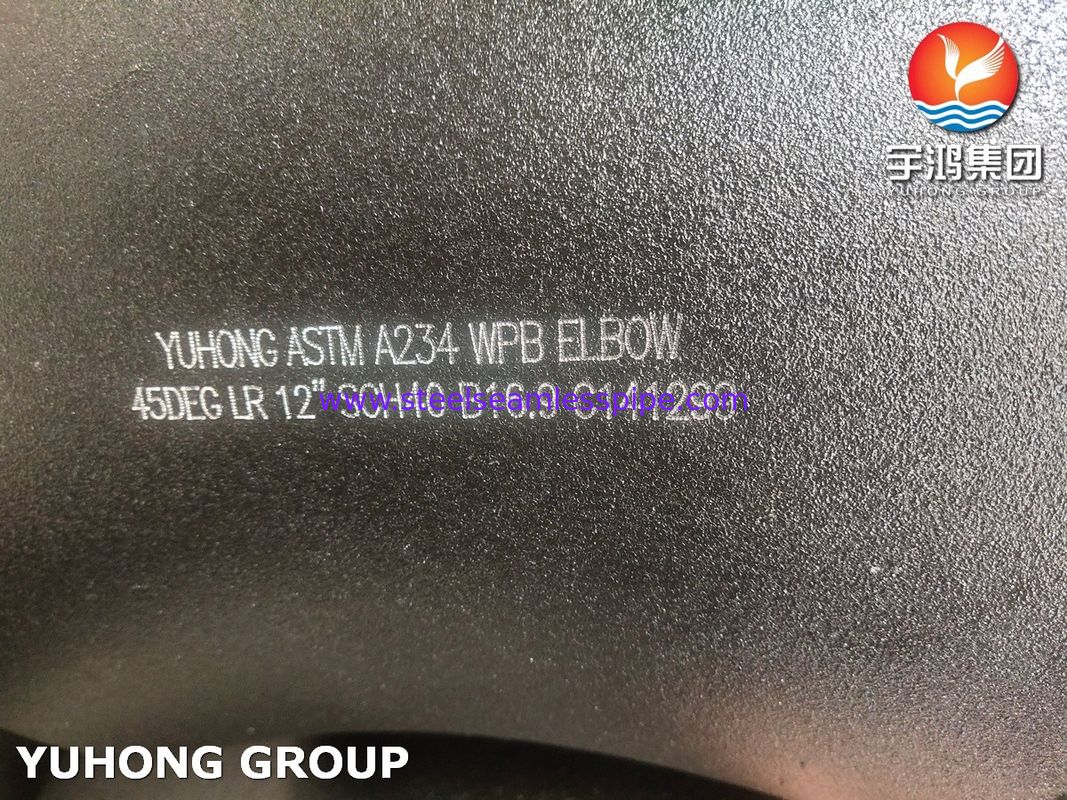

ASTM A234 WPB Acciaio al carbonio gomito 45DEG LR Buttwelded BW B16.9
WPBè realizzato in acciaio al carbonio, appartenente a:ASTM A234standard, che copre accessori per tubi in acciaio al carbonio e in acciaio legato forgiati per applicazioni a temperatura media e alta, adatti a strutture senza saldature o saldate come gomiti, tappi, tappi per tubi, ecc.I principali componenti chimici sono componenti tipici con C ≤ 00,3% Mn 0,29-1,06%, Si≥0,1%, contenente tracce di Cr, Ni, Mo, ecc., resistenza al soldo e saldatura.WPBil materiale non è inferiore a 415 MPa, la resistenza al rendimento non è inferiore a 240 MPa, l'allungamento è del 22% e la durezza non è superiore a 197 HB, adatti a scenari a media pressione.
Requisiti chimici di ASTM A234 WPB
| Elemento |
Contenuto, % |
| ASTM A234 WPB |
| Carbonio [C] |
≤ 0.30 |
| Manganese [Mn] |
0.29-1.06 |
| Fosforo [P] |
≤ 0.050 |
| Sulfuro [S] |
≤ 0.058 |
| Silicio [Si] |
≥ 0.10 |
| Cromo [Cr] |
≤ 0.40 |
| Molibdeno [Mo] |
≤ 0.15 |
| Nilo [Ni] |
≤ 0.40 |
| Copper [Cu] |
≤ 0.40 |
| Vanadio [V] |
≤ 0.08 |
Proprietà meccaniche di ASTM A234 WPB
|
Gradi ASTM A234
|
Resistenza alla trazione, min. |
Forza di resa, min. |
% di allungamento, min |
| KSI |
KSI |
MPa |
Lungo |
Trasversale |
| WPB |
60 |
35 |
240 |
22 |
14 |
ASTM A234 WPB gomito in acciaio al carbonio Processo di fabbricazione e tipo strutturale:
Tecnologia di stampaggio:
- Pressione a caldo:Pressa ad alta frequenza, adatta alla produzione in serie, ossidazione superficiale richiede un trattamento.
- di larghezza uguale o superiore a 50 mmSono comunemente utilizzati gomiti di piccolo diametro, con elevata precisione ma che richiedono ricottura per eliminare lo stress interno.
- con una lunghezza di 20 mm o più, ma non superiore a:Per le lastre di acciaio di grande diametro, le lastre vengono laminate e saldate, il che è economico ma richiede prove non distruttive.
Classificazione strutturale:
- Angolo:45° (torno di deviazione), 90° (torno ad angolo retto), 180° (ritorno a U).
- Raggio di curvatura:il raggio lungo (1.5D, bassa resistenza al flusso) contro il raggio corto (1D, spazio compatto).
- Grado di spessore della parete:Sch40, Sch80, ecc., abbinati alla serie di spessore della parete ASME B16.9.
ASTM A234 WPB Acciaio al carbonio Applicazione:
- Industria petrolifera e del gas naturale:L'acciaio al carbonio WPB soddisfa i requisiti di pressione da temperatura ambiente a temperatura media (-29 ° C~343 ° C) e il suo costo è inferiore a quello dell'acciaio legato, adatto ad ambienti non acidi.,può essere utilizzato come componente di collegamento per condotte di raccolta e trasporto di petrolio e gas, sistemi di condotte di raffinazione, sistemi di condotte a lunga distanza, ecc.
- Industria elettrica e energetica:Il materiale WPB ha prestazioni stabili al di sotto di 343 °C e può essere utilizzato in combinazione con materiali di alta qualità come il P91/P22 per ottimizzare i costi.Può essere utilizzato per girare il tubo di vapore principale e il tubo dell'acqua di alimentazione delle caldaie nelle centrali elettriche termiche (come i gomiti murati di spessore Sch80 per resistere all'impatto del vapore ad alta pressione)- collegare il gasdotto principale e il gasdotto ramificato nel sistema di riscaldamento urbano centralizzato (con una curva di 45 ° per ridurre la resistenza del fluido);Può essere utilizzato per il collegamento di condotte di circolazione dell'acqua non radioattive nelle isole convenzionali nei sistemi ausiliari di energia nucleare (secondo la norma ASME B31).1 specifiche).
- Industria chimica e petrolchimica:Il gomito in acciaio al carbonio WPB può collegare i reattori con scambiatori di calore, pompe e altre attrezzature nelle condotte di ingresso e uscita dei reattori (comotti a lungo raggio riducono la turbolenza e proteggono i catalizzatori);Trasporto di mezzi acidi e alcalini in condotte a bassa concentrazione con mezzi non altamente corrosivi (come acidi deboli e soluzioni alcaline) (che richiedono rivestimenti antincorrosivi);Come collegamento di rotazione per la rete di condotte nei sistemi di aria compressa (i gomiti a raggio corto sono adatti per disegni compatti).
I gomiti in acciaio al carbonio ASTM A234 WPB sono diventati una scelta comune in industrie come petrolio, energia e chimica a causa della loro capacità di sopportazione della pressione moderata, della facile lavorazione,e costi controllabiliTuttavia, in caso di corrosione acida, temperature ultra elevate (> 343 °C) o pressioni ultra elevate,deve essere sostituito con acciaio legato della serie WP (come WP11/WP22) o materiale in acciaio inossidabile (come ASTM A403)La selezione deve essere effettuata valutando in modo completo le caratteristiche del mezzo, le condizioni ambientali e gli standard del settore.
