Scambiatore di calore di classe TEMA R BEM, tubo fisso a foglio, tubo NACE SA179 per il servizio di raffinazione di gas acidi

Dettagli:

Luogo di origine:	Cn
Marca:	YUHONG
Certificazione:	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
Numero di modello:	Scambiatore di calore a fascio tubiero fisso, Classe TEMA R BEM

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	Negoziabile
Packaging Details:	Weatherproofed with steel skids for ocean freight
Tempi di consegna:	120 giorni
Termini di pagamento:	T/T, L/C a vista
Capacità di alimentazione:	15 SETS/MONTH

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (290)

Tubo senza saldatura di acciaio inossidabile (277)

Tubo di acciaio inossidabile del duplex (127)

Metropolitana di acciaio inossidabile del duplex (29)

Tubo ad ago (107)

Tubo di pinna (631)

scambiatori di calore (17)

tubo dello scambiatore di calore (424)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (116)

deflettore dello scambiatore di calore (36)

Aria di raffreddamento (8)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (114)

Tubo della lega di nichel (261)

Metropolitana della lega di nichel (79)

Metropolitana della lega di rame (227)

Metropolitana dell'acciaio legato (184)

Metropolitana di titanio (10)

tubo temprato luminoso (153)

Metropolitana di caldaia (145)

montaggio d'acciaio (804)

Flangia d'acciaio (590)

Altri (391)

Parti di rivestimento (7)

Descrizione di prodotto dettagliata

Pressione di progetto (tubo):	4.0 MPa (580 psi)	tubo:	Tubo di acciaio al carbonio senza saldatura ASTM SA179
Tubesheet:	SA516 Gr.70 + SS309L strato rivestito (a prova di esplosione)	conchiglia:	Acciaio al carbonio ASTM SA516 Gr.70
Materiale di deflezione:	SA516 Acciaio al carbonio di grado 70 (25% tagliato a sfondo, segmento)
Evidenziare:	Tubo di acciaio al carbonio senza saldatura ASTM SA179 , Tubo in acciaio al carbonio senza cuciture per scambiatori di calore

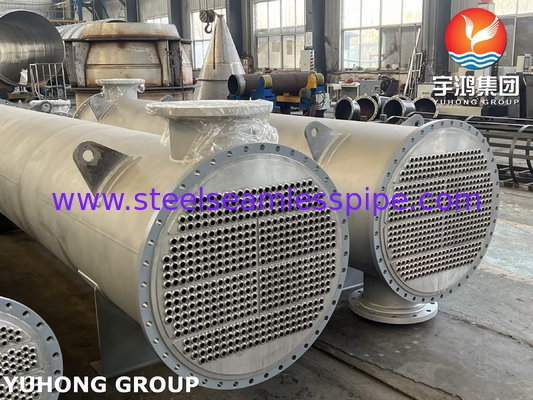

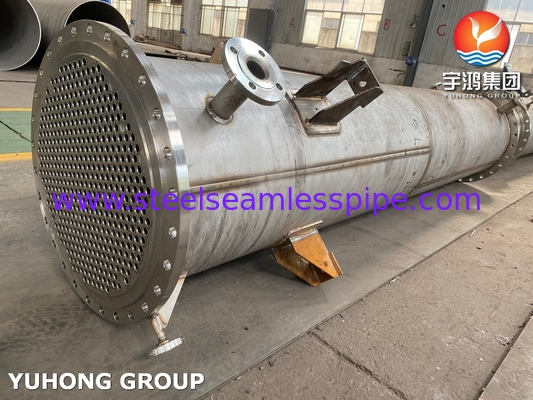

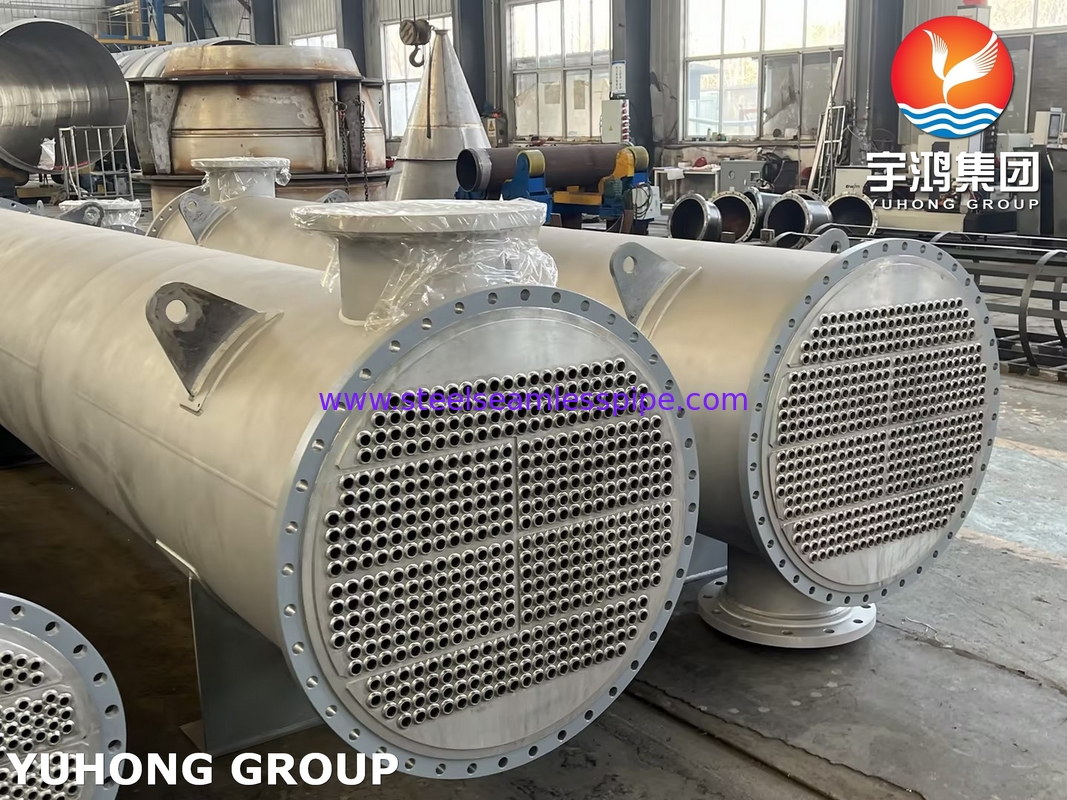

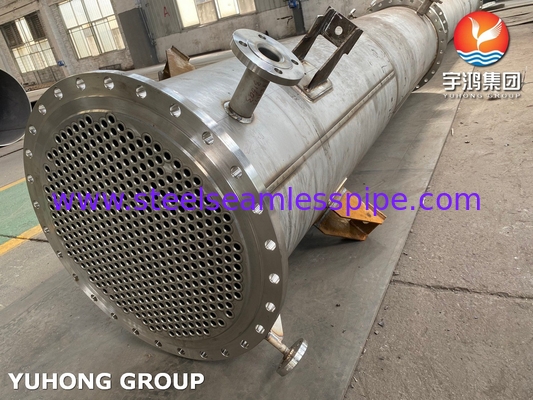

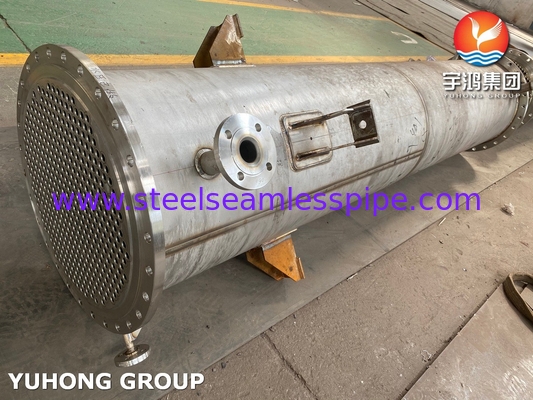

Scambiatore di calore di classe TEMA R BEM, tubo fisso a foglio, tubo NACE SA179 per il servizio di raffinazione di gas acidi

Yuhong Holding Group Co., Ltd.è leader a livello mondiale nella produzione e fornitura di apparecchiature industriali, compresi scambiatori di calore, riscaldatori a combustione, raffreddatori d'aria e loro componenti critici.Con decenni di esperienza e un impegno per fornire prodotti di altissima qualità, serviamo clienti in vari settori in tutto il mondo.

Tra le nostre offerte premium vi è laTubo di acciaio al carbonio senza cuciture ASTM SA179, specifically designed forScambiatori di calore a lamina di tubo fissoConosciuti per la loro eccellente conduttività termica, durata e affidabilità, i tubi senza saldature SA179 sono la scelta ideale per sistemi di scambiatori di calore efficienti e duraturi.

1. ASTM SA179 Composizione chimica e proprietà meccaniche

Elemento	Composizione (%)
Carbonio (C)	≤ 0.06
Manganese (Mn)	0.27 ¢ 0.63
Fosforo (P)	≤ 0.035
Sulfuro (S)	≤ 0.035

Il basso contenuto di carbonio in SA179 riduce al minimo il rischio di precipitazione di carburo, garantendo una duttilità e saldabilità superiori mantenendo un'eccellente conduttività termica.

Immobili	Valore
Resistenza alla trazione	≥ 325 MPa (47.000 psi)
Forza di resa	≥ 180 MPa (26.000 psi)
L'allungamento	≥ 35%
Durezza	≤ 72 HRB

Queste proprietà meccaniche assicurano che i tubi senza cuciture SA179 possano resistere a elevate pressioni e temperature mantenendo l'integrità strutturale e un efficiente trasferimento di calore.

Specifiche tecniche

- Sì.- No, no, no, no.	- Sì.Parametro	- Sì.Specificità
1	- Sì.Pressione di progettazione (shell)	2.5 MPa (362 psi)
2	- Sì.Pressione di progettazione (tubo)	40,0 MPa (580 psi)
3	- Sì.Norme per gli ugelli	Flanche RF ANSI B16.5 (classe 150/300)
4	- Sì.Materiale delle flange	Acciaio al carbonio forgiato ASTM A105
5	- Sì.Tipo di guarnizione	Ferita a spirale (SS316L + riempitore di grafite)
6	- Sì.Sgomberamento	ASTM A193 B7 Stanghe + Noccioline A194 2H
7	- Sì.Supporti	Supporti fissi per sella (SA516 Gr.70)
8	- Sì.Finitura superficiale (shell)	Sabbiatura (SA 2.5) + rivestimento epossidico (≥ 120 μm)
9	- Sì.Finitura interna del tubo	Elettropolito (Ra ≤ 0,8 μm)
10	- Sì.Efficienza termica	≥95% (in condizioni di pulizia)
11	- Sì.Coefficiente di trasferimento di calore	500-1200 W/m2·K (variano a seconda della velocità del vapore)
12	- Sì.Caduta di pressione laterale	≤ 0,05 MPa (7,25 psi)
13	- Sì.Caduta della pressione laterale del tubo	≤ 0,1 MPa (14,5 psi)
14	- Sì.Resistenza all'inquinamento	00,0002 m2·K/W (lato tubo) / 0,0001 m2·K/W (lato guscio)
15	- Sì.Flusso di vapore massimo	50 ‰ 200 t/h
16	- Sì.Capacità di condensa	10 ‰ 100 MW
17	- Sì.Norme di saldatura	ASME Sec IX (SAW per saldature longitudinali, GTAW per giunzioni tubo-piastra)
18	- Sì.Metodi NDT	100% RT (saldature a conchiglia), PT (articolazioni a fogli di tubi), UT (integrità dei legami rivestiti)
19	- Sì.Prova idrostatica	1.5× Pressione di progettazione (30 minuti, perdita zero)
20	- Sì.Prova pneumatica	1.1× Pressione di progettazione (Helium Mass Spectrometry Leak Detection)
21	- Sì.Ispezione da parte di terzi	Certificato TÜV/SGS (facoltativo)
22	- Sì.Certificazioni	Per il controllo delle emissioni di CO2
23	- Sì.Ambiente di installazione	Per le zone sismiche di cui all'allegato I, parte B, punto 2, del regolamento (UE) n. 525/2014, è applicata la seguente procedura:
