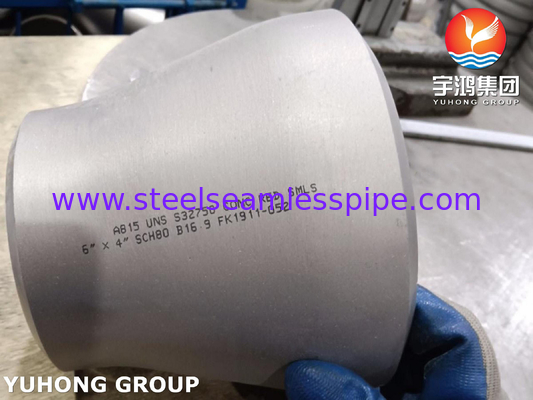

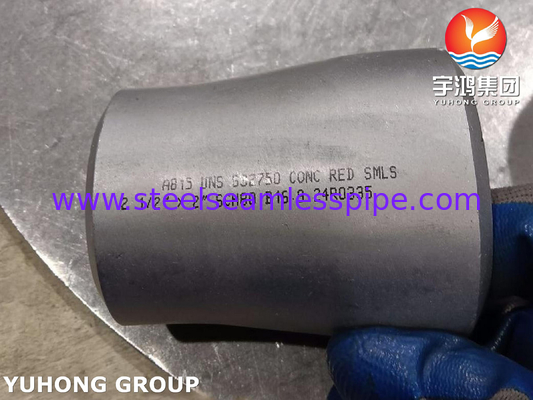

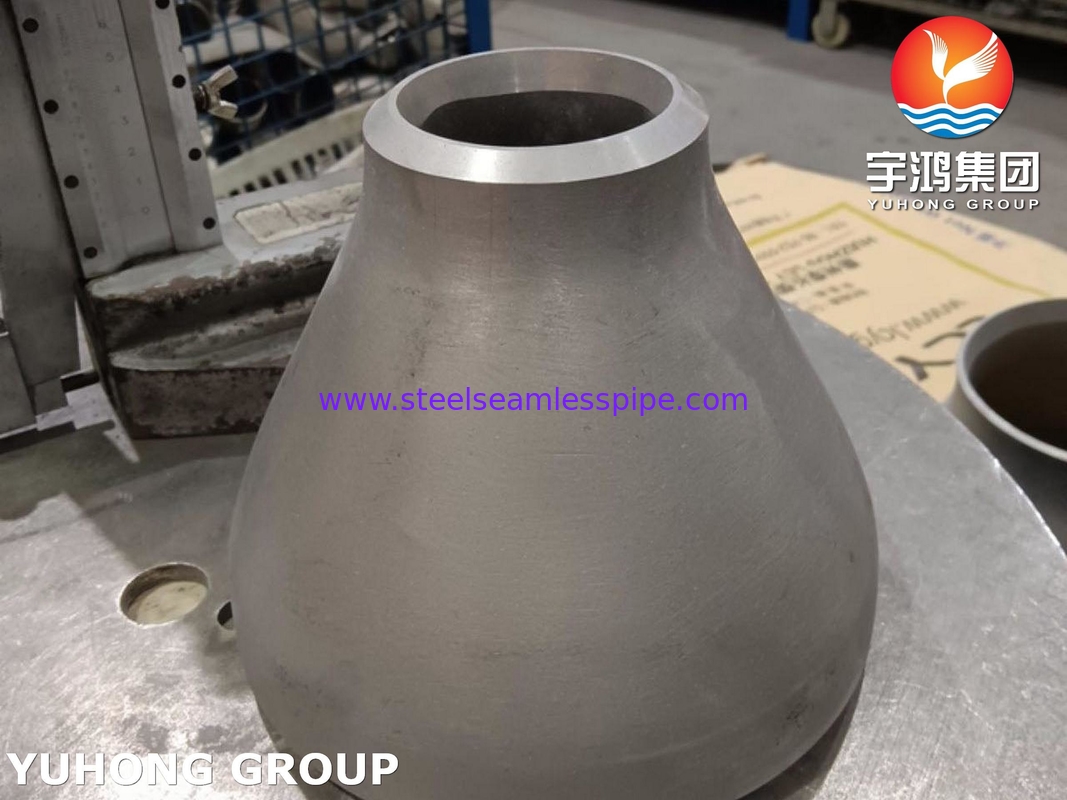

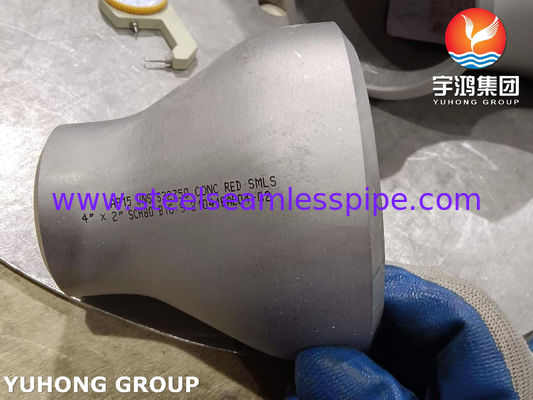

ASTM A815 UNS S32750 Fittings in acciaio super duplex B16.9 BW Reduttore concentrico

ASME / ANSI B16.9 ASTM A815 UNS S32750 Super Duplex Pipe di acciaio inossidabile


I riduttori eccentrici e concentrici sono entrambi tipi di raccordi per tubi utilizzati per collegare tubi di diametro diverso,ma sono utilizzati in situazioni diverse in base ai requisiti specifici del sistema di tubazioniEcco una ripartizione dei loro diversi usi:


1.Reduttore concentrico

• Progettazione: Un riduttore concentrico ha un disegno simmetrico a forma di cono con entrambe le estremità allineate lungo la stessa linea centrale.

• Casi di utilizzo:

  • Tubi verticali: comunemente utilizzato nei sistemi di tubazioni verticali in cui la linea centrale dei tubi deve rimanere allineata.

  • Ridurre al minimo le turbolenze: adatto alle applicazioni in cui il flusso del fluido deve essere liscio e la turbolenza ridotta al minimo, poiché il design simmetrico aiuta a mantenere un profilo di flusso coerente.

  • Sistemi a gas o ariaSpesso utilizzato nei sistemi a gas o ad aria compressa in cui è importante mantenere un flusso centrato.

2.Reduttore eccentrico

• Progettazione: Un riduttore eccentrico ha un bordo piatto (parallelamente alla linea centrale del tubo) e si affina in modo irregolare dal diametro più grande al diametro più piccolo.Questo crea uno spostamento tra le linee centrali dei due tubi collegati.

• Casi di utilizzo:

  • Tubi orizzontali: Primarily used in horizontal piping systems to prevent the accumulation of air or gas (if installed with the flat side on top) or to avoid trapping solids or liquids (if installed with the flat side on the bottom).

  • Lini di aspirazione della pompa: spesso utilizzato nelle linee di aspirazione delle pompe per evitare la formazione di sacche d'aria, che potrebbero causare cavitazione e danneggiare la pompa.

  • Sistemi di drenaggio: Ideale per sistemi di drenaggio o di scarico in cui solidi o liquidi devono fluire senza rimanere intrappolati.

  • Linee a vapore: utilizzato nelle condutture a vapore per garantire un corretto drenaggio del condensato.

Grado equivalente di ASTM A815 UNS S32750 Fittings per tubi in acciaio inossidabile super duplex


Specificità


Composizione chimica dei raccordi per tubi in acciaio inossidabile super duplex ASTM A815 UNS S32750

Applicazioni
1- trasformazione, trasporto e stoccaggio di sostanze chimiche
2. esplorazione di petrolio e gas e piattaforme offshore
3. Rafinazione di petrolio e gas
4Ambiente marino
5. attrezzature per il controllo dell'inquinamento
6. fabbricazione di pasta e carta
7Impianti di lavorazione chimica
