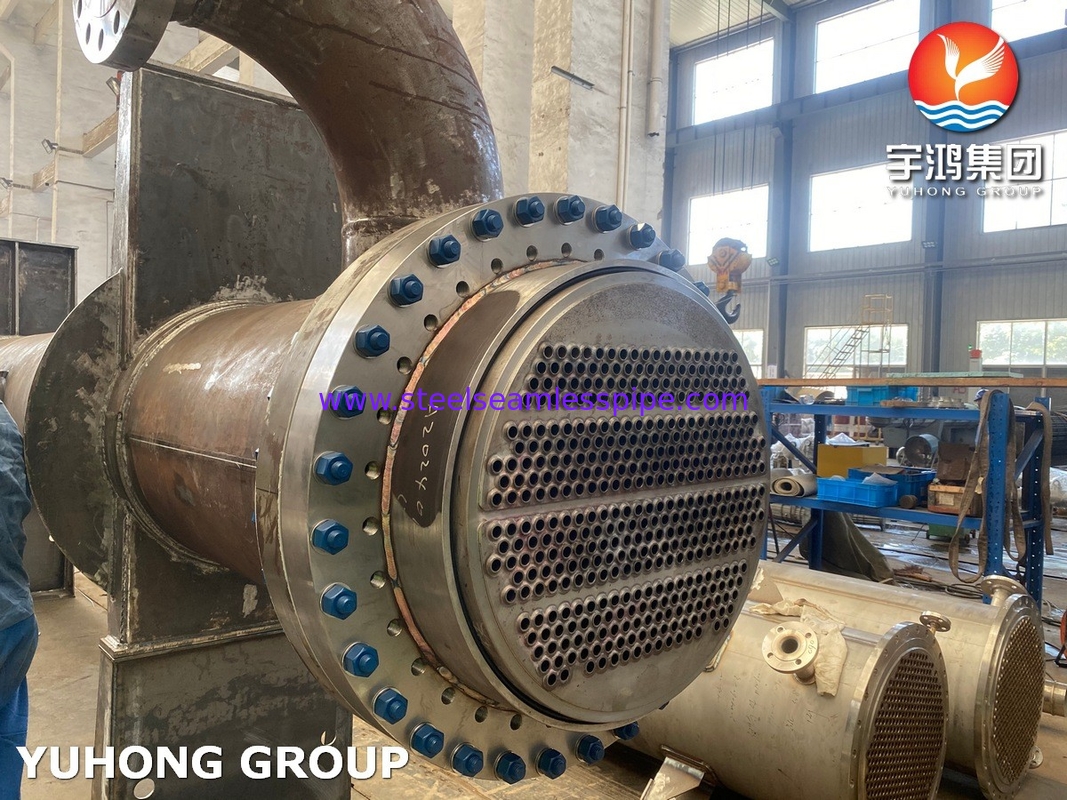

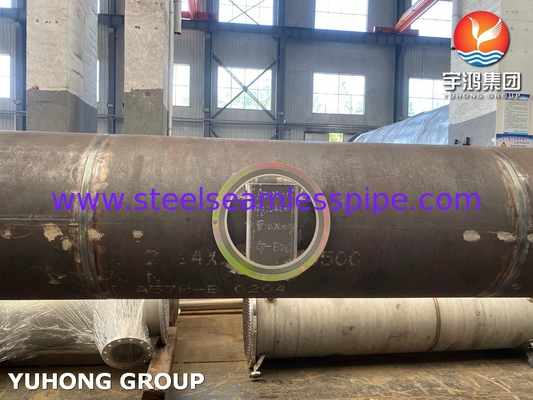

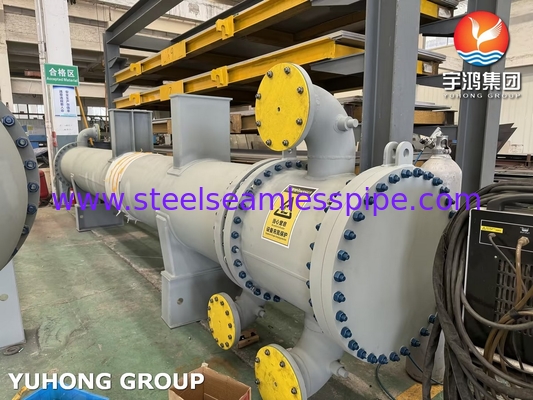

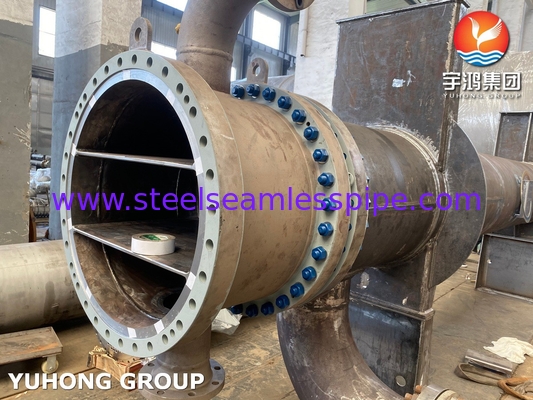

Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1

Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1

  • Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1
  • Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1
  • Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1
  • Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1
Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1
Dettagli:
Luogo di origine: Cina
Marca: Yuhong Heat Exchangers
Certificazione: ASME U Stamp, PED
Numero di modello: Tipo di testa galleggiante
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: 0- 1000000USD
Imballaggi particolari: Scatola di legno per OT
Tempi di consegna: 20- 80 giorni
Termini di pagamento: T/T, L/C, D/A
Capacità di alimentazione: 60 insiemi/mese
Contatto
Tutti i prodotti
Tubo senza cuciture in acciaio inossidabile (290)
Tubo senza saldatura di acciaio inossidabile (277)
Tubo di acciaio inossidabile del duplex (127)
Metropolitana di acciaio inossidabile del duplex (29)
Tubo ad ago (107)
Tubo di pinna (631)
scambiatori di calore (17)
tubo dello scambiatore di calore (424)
Fusoli di tubi per scambiatori di calore (37)
Piastra tubiera dello scambiatore di calore (116)
deflettore dello scambiatore di calore (36)
Aria di raffreddamento (8)
Contenitore a pressione (4)
tubo saldato di acciaio inossidabile (57)
Metropolitana saldata dell'acciaio inossidabile (114)
Tubo della lega di nichel (261)
Metropolitana della lega di nichel (79)
Metropolitana della lega di rame (227)
Metropolitana dell'acciaio legato (184)
Metropolitana di titanio (10)
tubo temprato luminoso (153)
Metropolitana di caldaia (145)
montaggio d'acciaio (804)
Flangia d'acciaio (590)
Altri (391)
Parti di rivestimento (7)
Descrizione di prodotto dettagliata
Nome del prodotto: COOLER TRIM ad alta pressione Tipo di scambiatore di calore: Testa galleggiante
Materiale del tubo: ASME SA179 Tipo di testa fissa: integrale del canale con foglio di tubo e coperchio rimovibile
Tipo di Shell: Conchiglia a passaggio unico Tipi di testa posteriore: testa galleggiante con dispositivo di supporto
Evidenziare:

ASME SA179 TUBO senza saldature in acciaio al carbonio

,

Scambiatori di calore tubo senza cuciture in acciaio al carbonio

,

Acciaio al carbonio senza saldatura

Scambiatore di calore a fascio tubiero con testata flottante NACE, HIC, SSC, ASME VIII DIV.1



Un'estremità della piastra tubiera ad ogni estremità dello scambiatore di calore a testata flottante è collegata fissamente al guscio tramite una flangia, chiamata estremità fissa. L'altra estremità della piastra tubiera non è collegata al guscio, ma può scorrere rispetto al guscio, questa estremità è chiamata estremità a testata flottante. Poiché la testata flottante si trova all'interno del guscio, viene anche chiamato scambiatore di calore a testata flottante interna.

Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1 0

(YUHONG HEAT EXCHANGERS_FLOATING HEAD)


In questo articolo ci concentriamo sul processo di produzione degli scambiatori di calore a testata flottante.

Procedura principale



Se hai bisogno della procedura di produzione dettagliata, contattaci e ti risponderemo entro 1 ora.

Documenti di saldatura



  • WPS - Specifiche della procedura di saldatura
  • PQR - Registro di qualifica della procedura
  • WQT / WPQ - Test di qualifica del saldatore / Qualifica delle prestazioni del saldatore.

Prova idraulica



I passaggi specifici sono: rimuovere il coperchio esterno della testata della scatola tubiera, il coperchio della testata flottante → sostituire la guarnizione dell'apparecchiatura → installazione del coperchio della testata flottante della scatola tubiera → aprire la flangia di apertura lato guscio → dall'apertura lato scatola tubiera iniezione di acqua per la prova idrostatica del tubo → qualificato dopo l'installazione del coperchio esterno della testata → aprire il lato della flangia di apertura della scatola tubiera → dal lato del processo del guscio di iniezione di acqua per la prova idraulica del guscio.

La pressione di prova viene osservata dalla caduta di pressione del manometro, dalla superficie di tenuta della flangia e dal fenomeno di perdita della flangia di apertura dell'apparecchiatura corrispondente, nessuna perdita e nessuna deformazione anomala è qualificata.

Spedizione



Tipo di testa galleggiante, conchiglia e scambiatore di calore per tubi NACE, HIC, SSC, ASME VIII DIV.1 1







Prodotto Tag:

ASTM EN Parti di scambiatori di calore,

EN Parti per scambiatori di calore,

Parti di scambiatori di calore ASTM
