ASTM A179/ASME SA179 Tubo per scambiatori di calore in acciaio al carbonio senza saldatura

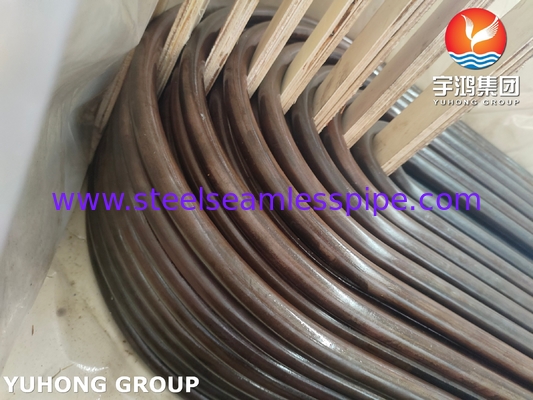

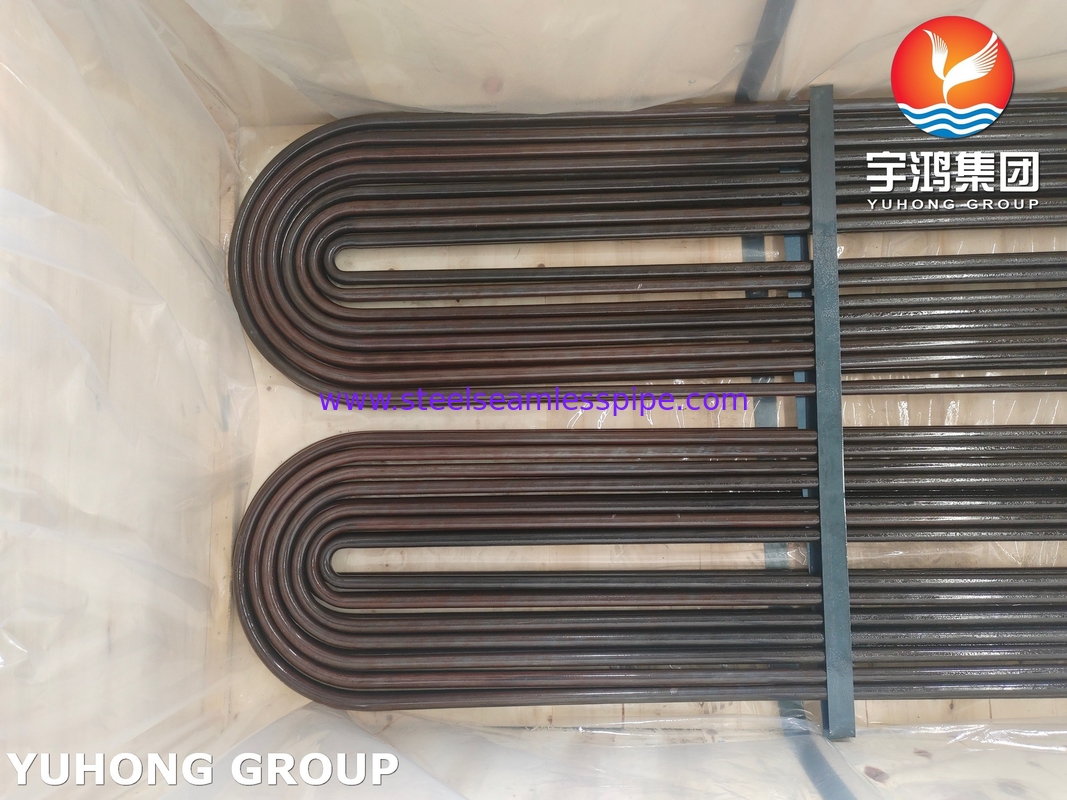

I tubi ASTM A179 sono in genere realizzati in acciaio a basso tenore di carbonio, che fornisce una buona combinazione di resistenza, duttilità e saldabilità.che aumenta la loro resistenza e consente tolleranze più stretteIl raggio di piegatura influenza le caratteristiche del flusso del fluido. Un raggio di piegatura più piccolo può portare ad un aumento della turbolenza, che può migliorare il trasferimento di calore, ma può anche causare maggiori cali di pressione.I tubi a curva in U devono essere fabbricati con un raggio di curva specifico per evitare sollecitazioni che potrebbero portare a un guasto.Inoltre, la scelta del materiale (es. acciaio inossidabile, rame, ecc.) può influenzare anche il raggio di piegatura ammissibile.Diversi materiali hanno proprietà meccaniche distinte e possono tollerare diversi livelli di stress.
A179 Tubo senza cuciture in acciaio al carbonio Composizione chimica:
|
C, %
|
Mn, %
|
P, %
|
S, %
|
|
0.06-0.18
|
0.27-0.63
|
0.035 massimo
|
0.035 massimo
|
A179 Tubi senza cuciture in acciaio al carbonio Proprietà meccaniche:
|
Resistenza alla trazione, MPa
|
Resistenza al rendimento, MPa
|
Allungamento, %
|
Durezza, HRB
|
|
325 minuti
|
180 minuti
|
35 minuti
|
72 max
|
A179 Tubo senza cuciture in acciaio al carbonio Diametro esterno e tolleranza
| Diametro esterno, mm |
Tolleranza, mm |
| 3.2≤OD<25.4 |
± 0.10 |
| 25.4≤OD≤38.1 |
± 0.15 |
|
38.1
|
± 0.20 |
| 50.8≤OD<63.5 |
± 0.25 |
| 63.5≤OD<76.2 |
± 0.30 |
| 76.2 |
± 0.38 |
A179 Spessore della parete del tubo senza cuciture in acciaio al carbonio e tolleranza
| Diametro esterno, mm |
Tolleranza, % |
| 3.2≤OD<38.1 |
+20/-0 |
| 38.1≤OD≤76.2 |
+22/-0 |
Gli scambiatori di calore sono componenti critici in vari settori industriali e la scelta del materiale per i tubi svolge un ruolo significativo nelle loro prestazioni e durata.Ecco alcuni materiali comuni utilizzati per i tubi scambiatori di calore:
1Acciaio al carbonio
ASTM A179/A192: comunemente utilizzato per applicazioni a bassa pressione in cui una maggiore resistenza alla corrosione non è critica.
2Acciaio inossidabile
Tipi 304, 316 e 321: I tubi in acciaio inossidabile sono ampiamente utilizzati per la loro eccellente resistenza alla corrosione, specialmente in ambienti difficili e dove l'igiene è essenziale (come la lavorazione alimentare).
Acciaio inossidabile duplex: offre elevata resistenza e resistenza sia alla corrosione da buche che da sollecitazioni, rendendolo adatto per applicazioni più esigenti.
3. rame
Leghe di rame: il rame e le sue leghe (come il ottone e il bronzo) sono utilizzati per la loro eccellente conduttività termica.Sono comuni nelle applicazioni di bevande e HVAC, ma possono essere soggetti a corrosione in alcuni ambienti.
4Titanio
Leghe di titanio: preferite in ambienti altamente aggressivi, come l'acqua di mare o il trattamento chimico, a causa della loro eccellente resistenza alla corrosione e del rapporto forza/peso.
5Alumini
Leghe di alluminio: leggere e offrono una buona conducibilità termica.
6. Leghe di nichel
Inconel e Monel: utilizzati per ambienti estremi o dove le alte temperature e la corrosione sono problemi.
7. leghe di rame e nichel
CuNi 90/10, CuNi 70/30: comune nelle applicazioni marine a causa della loro resistenza alla corrosione dell'acqua di mare e alla bioinquinamento.
8. Leghe speciali
Hastelloy, lega 20: utilizzato nelle industrie di lavorazione chimica o in ambienti che comportano sostanze chimiche aggressive e alte temperature.
Applicazioni
- Apparecchiature farmaceutiche
- Apparecchiature chimiche
- Attrezzature per l'acqua di mare
- Scambiatori di calore
- Condensatori
- Industria della pasta e della carta
- Società di perforazione petrolifera offshore
- Generazione di energia
- Prodotti petrochimici
- Trasformazione del gas
- Prodotti chimici speciali
- Prodotti farmaceutici
