SA516 Fogli di tubi di grado 70è tipicamente utilizzato nella costruzione di scambiatori di calore, recipienti a pressione e caldaie, dove la sua funzione è sostenere i tubi, garantire una corretta tenuta,e gestire le condizioni di alta pressione e alta temperaturaIl foglio di tubo è un componente critico negli scambiatori di calore, in quanto funge da interfaccia tra i tubi e il guscio, facilitando il trasferimento di calore mantenendo l'integrità strutturale.

SA516 I fogli di tubi di grado 70 sono un componente fondamentale nella costruzione di recipienti a pressione e scambiatori di calore.e resistenza alle temperature e alle pressioni moderate li rendono ideali per una varietà di applicazioni industrialiTuttavia, per gli ambienti più corrosivi, la maggior parte dei prodotti chimici sono utilizzati per la produzione di energia elettrica.possono essere necessari ulteriori trattamenti superficiali o leghe per garantire prestazioni e affidabilità a lungo termine.

Caratteristiche principali del foglio SA516 di grado 70:

1Proprietà del materiale:

• Materiale di base: SA516 di grado 70 è un acciaio al carbonio con un contenuto di carbonio relativamente basso e una buona resistenza alla trazione.e la sua inclusione in un foglio di tubo assicura che la struttura possa resistere a alte pressioni e fluttuazioni di temperatura.
• Resistenza alla trazione: 70-90 ksi (485-620 MPa) che fornisce una resistenza sufficiente per gestire le sollecitazioni meccaniche nei sistemi ad alta pressione.
• Resistenza alla resa: ≥ 38 ksi (260 MPa), che garantisce che il foglio del tubo possa sopportare carichi considerevoli senza deformazioni permanenti.
• Allungamento: almeno il 20% in 8 pollici (200 mm), garantendo un certo grado di flessibilità e resistenza durante le operazioni.
• Durezza: in genere nell'intervallo di 138 ‰ 179 HB (Brinell), offrendo una durezza sufficiente per resistere all'usura e agli urti.

2Fabbricazione e lavorazione:

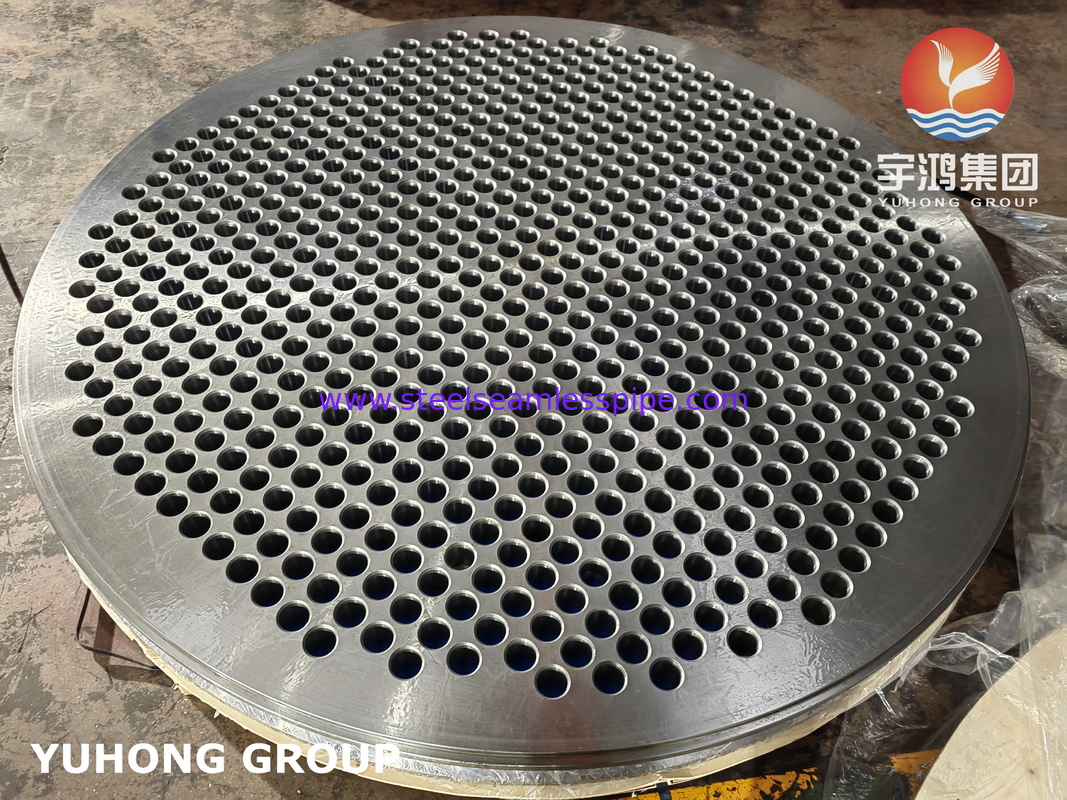

• Costruzione del foglio di tubo: il foglio di tubo è in genere una piastra di acciaio spessa e solida o una parte forgiata che viene perforata o lavorata per ospitare i tubi.I fori sono attentamente perforati con precisione per garantire un corretto allineamento e per evitare perdite all'interfaccia tubo-piano.
• Saldabilità: SA516 grado 70 è noto per la sua buona saldabilità, che è fondamentale per la fabbricazione di fogli di tubi.Il materiale può essere saldato utilizzando metodi convenzionali come SMAW (saldatura ad arco metallico blindato), SAW (saldatura ad arco sommerso) e GTAW (saldatura ad arco di tungsteno a gas).
• Trattamento termico: dopo la fabbricazione, i fogli di tubi sono spesso trattati termicamente (ad esempio, normalizzati o alleviati dallo stress) per ridurre le sollecitazioni interne e migliorare la robustezza.Questo è particolarmente importante nelle applicazioni ad alta pressione in cui crepe o difetti potrebbero portare a un guasto.

3- Resistenza alla corrosione:

• Mentre il SA516 di grado 70 ha una certa resistenza alla corrosione generale, i fogli di tubi esposti a sostanze chimiche dure o ambienti corrosivi possono richiedere rivestimenti, rivestimenti,o leghe resistenti alla corrosione per la lunga durata di servizio.
• Per le applicazioni in ambienti in cui la corrosione è un problema, possono essere necessari trattamenti superficiali aggiuntivi o l'uso di leghe come Inconel o Hastelloy per i tubi.

4. prestazioni meccaniche sotto pressione:

• Resistenza all'alta pressione: il foglio del tubo deve resistere alla pressione interna del fluido che circola attraverso i tubi.garantisce che il foglio del tubo possa resistere a una pressione interna significativa senza guasti.
• Resistenza alle temperature: è adatto per applicazioni a temperature da moderate a elevate, in genere nell'intervallo da 400 ° F a 850 ° F (200 ° C a 450 ° C), che è comune negli scambiatori di calore e nelle caldaie.

5Considerazioni di progettazione:

• Spessore: i fogli di tubi realizzati in SA516 grado 70 sono disponibili in diversi spessori, a seconda dei requisiti di pressione e delle dimensioni dello scambiatore di calore o del recipiente a pressione.Lo spessore può variare da pochi centimetri a oltre un piede.

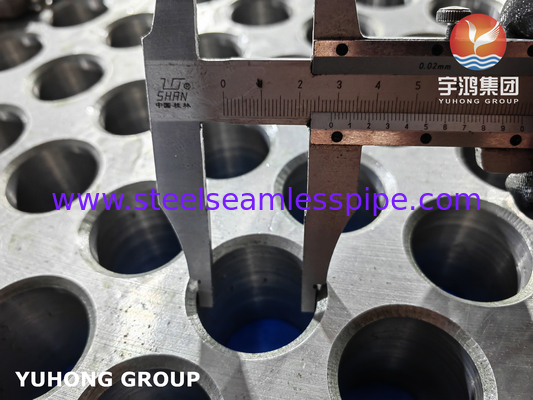

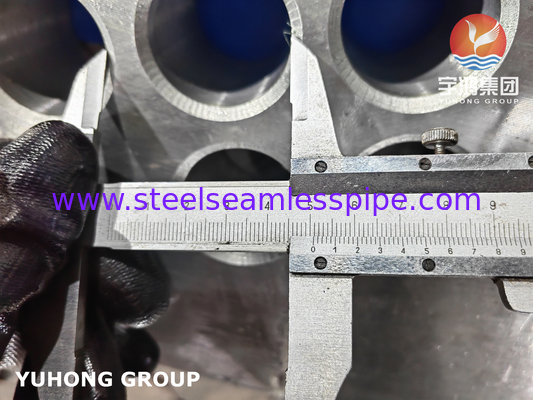

• Modelli di fori: la progettazione del modello di fori (disposizione dei tubi) e le dimensioni dei fori sono fondamentali per le prestazioni del foglio di tubi.con diametri di fori precisi per garantire una corretta adattamento.
• Superficie di sigillamento: la superficie di sigillamento del foglio di tubo è tipicamente lavorata con una finitura liscia per evitare perdite e garantire che i tubi siano correttamente sigillati.Può anche richiedere una guarnizione o un elemento di tenuta per evitare perdite tra i tubi e il foglio del tubo.

Proprietà meccanica

Composizione chimica

Applicazioni:

• scambiatori di calore:Utilizzato sia negli scambiatori di calore a guscio e tubo sia negli scambiatori di calore raffreddati ad aria in cui il foglio del tubo è la parte critica che tiene i tubi in posizione.
• Vasi a pressione:Nei recipienti a pressione, il tubo funge da divisorio che separa le diverse camere, spesso utilizzato nelle caldaie a vapore, nei reattori e negli scambiatori di calore nel settore petrolchimico, della generazione di energia,e industria chimica.
• Caldaie:I fogli di tubi sono vitali nelle caldaie a vapore, dove tengono il fascio del tubo in posizione resistendo all'espansione termica e alla pressione della generazione di vapore.
