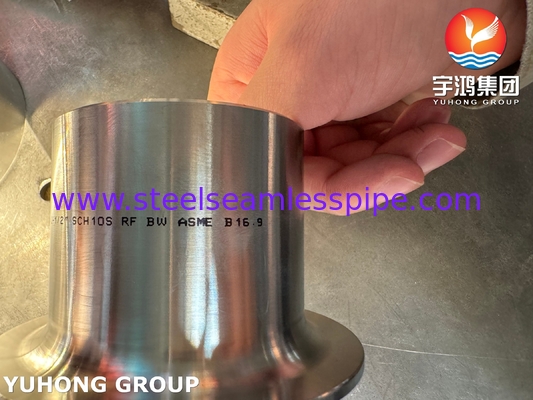

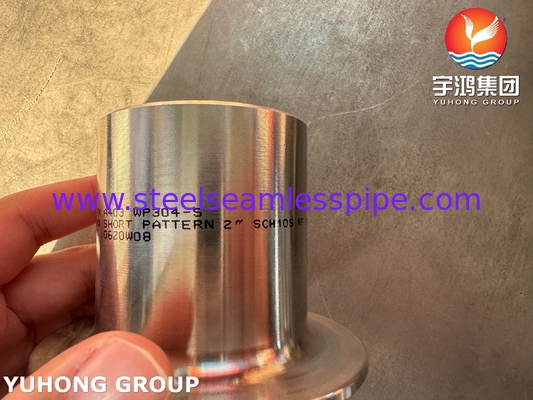

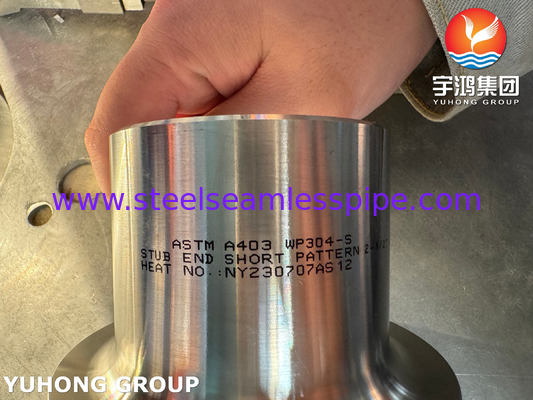

ASME B16.9 Fittings di tubi di saldatura a nastri, ASTM A403 WP304 Finali di stagno in acciaio inossidabile
Afine del stubè un pezzo corto di tubo con una flangia su un'estremità e un giunto per le gambe sull'altra.È progettato per essere utilizzato con una flangia di giunzione del grembo corrispondente e consente un facile smontaggio per manutenzione o ispezione. assicurarsi che il materiale finale dello stub d'acciaio corrisponda al sistema di tubazioni in termini di resistenza alla corrosione e di proprietà meccaniche.o altri materiali per soddisfare i requisiti del sistema di tubazioni.
Processo di connessione dell'estremità e della flangia dello stucco:
- L'estremità del bastone è saldata a un tubo, creando così un collegamento meccanico affidabile.
- Una flangia viene quindi avvitata all'estremità del stub. Una guarnizione viene posizionata tra la flangia e l'estremità del stub per garantire una tenuta.
- Il blocco della fianchetta verso il basso esercita una pressione, comprimendo la guarnizione e formando un giunto a prova di perdite.
Fittings per tubi ASTM A403 WP304/304L di grado equivalente
| Grado |
Numero UNS |
Vecchio britannico |
Euronorm |
SS svedesi |
JIS giapponese |
| BS |
In |
- No, no. |
Nome |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
| 304L |
S30403 |
304S11 |
- |
1.4306 |
X2CrNi19-11 |
2352 |
SUS 304L |
ASTM A403 WP304/304L Fittings per tubi Composizione chimica
| Grado |
C |
M |
- Sì. |
P |
S |
Cr |
Mo. |
Ni |
N |
| 304 |
min.max. |
- Zero.08 |
- Due.0 |
- Zero.75 |
- Zero.045 |
- Zero.030 |
18.0-20.0 |
- |
8.0-10.5 |
- Zero.10 |
| 304L |
Min. max. |
- Zero.030 |
- Due.0 |
- Zero.75 |
- Zero.045 |
- Zero.030 |
18.020.0 |
- |
8.0 12.0 |
- Zero.10 |
ASTM A403 WP304/304L Fittings per tubi Proprietà meccaniche
| Grado |
Resistenza alla trazione (MPa) min |
Resistenza al rendimento 0,2% prova (MPa) min |
Allungamento (% in 50 mm) min |
Durezza |
| Rockwell B (HR B) massimo |
Brinell (HB) massimo |
| 304 |
515 |
205 |
40 |
92 |
201 |
| 304L |
485 |
170 |
40 |
92 |
201 |
Fermato di stagno in acciaio inossidabile:
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321, ecc. DIN1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404...
Fusoliera di acciaio duplex e super-duplex a fascia di cuffia a cuffia:
ASTM A 815 UNS S31803, S32205, S32750
Connessione di copertura di copertina di acciaio al carbonio
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 e WPHY 70.
Fermato a bassa temperatura in acciaio al carbonio:
ASTM A420 WPL3, A420 WPL6
Fermato di legno in acciaio legato:
ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
Fusole di legno di nichel:
ASTM B336 Nickel 200, Nickel 201, Monel 400, Inconel 800, Inconel 825, Inconel 600, Inconel 625, Inconel 601, Hastelloy C 276, lega 20
Ecco alcune funzioni e caratteristiche chiave delle estremità di stub:
1Punto di connessione: le estremità del bastone fungono da punto di connessione per altri tubi o accessori, consentendo di ramificarsi dalla condotta principale.
2. Connessione a flangia: in genere sono di due tipi: estremità lunghe e estremità corte.
3Supporto per le valvole: le estremità dei bastoncini possono essere utilizzate per sostenere le valvole, consentendo un facile accesso per la manutenzione e le riparazioni.
4Flessibilità nella progettazione: forniscono flessibilità nella progettazione delle tubazioni facilitando facili cambiamenti nella direzione o nel ramificazione del flusso.
5- Manipolazione della pressione: le estremità dei stub sono progettate per gestire le caratteristiche di pressione e di flusso del sistema, rendendoli adatti a varie applicazioni in diversi settori.
Applicazioni
Sono particolarmente utili in ambienti in cui il sistema può essere soggetto a fluttuazioni di pressione o a frequenti cambiamenti operativi.
- petrolio e gas
- lavorazione chimica
- trattamento delle acque
- costruzione navale
