Acciaio inossidabile ASTM A182 F304L/F316L
Che cosa sono le lamine e i deflettori?

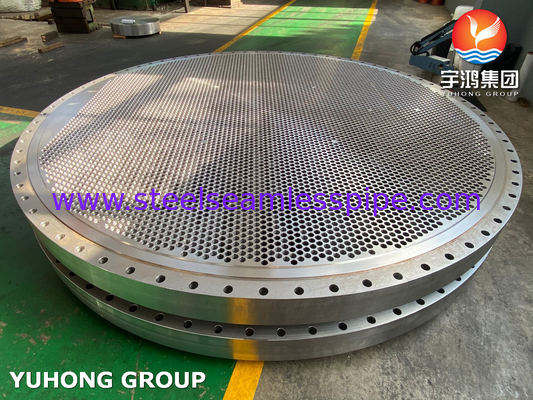

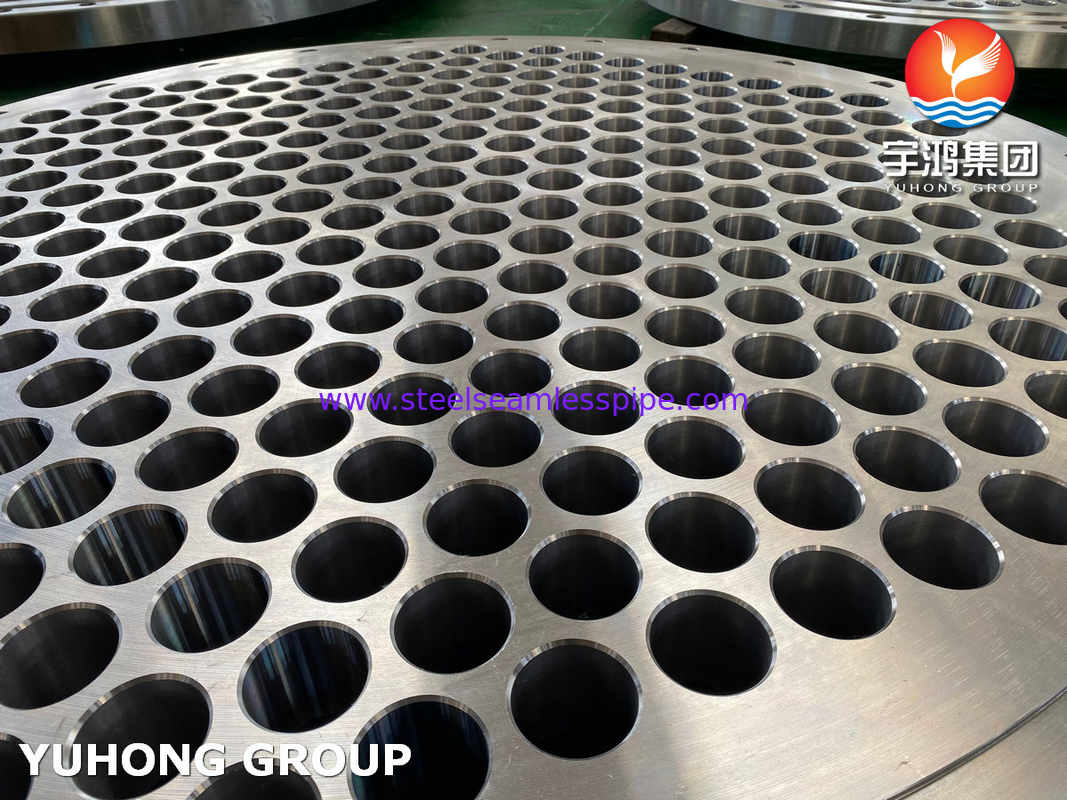

Foglio di tubi: Un foglio di tubo è una piastra o un tubo che viene utilizzato come supporto per i tubi in uno scambiatore di calore.acciaio inossidabile, o ottone.

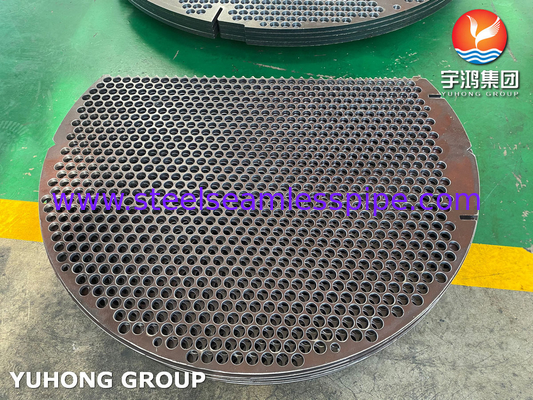

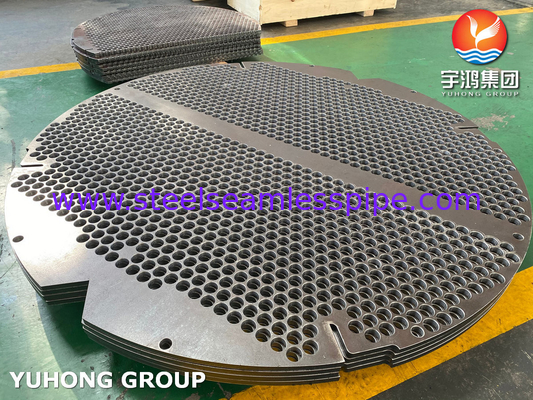

Fabbricazione a partire da:: i deflettori sono piastre o dispositivi posizionati all'interno di uno scambiatore di calore per dirigere il flusso dei fluidi e aumentare l'efficienza del trasferimento di calore.che crea turbolenze e aumenta il trasferimento di calore tra il fluido e i tubiI tamponi possono essere realizzati in una varietà di materiali, tra cui metalli, materiali sintetici e ceramiche.
Quali sono le principali proprietà e i vantaggi dei fogli di tubi e dei deflettori?
1.Foglio di tubi:
(1)Proprietà principali:
- Alta resistenza e stabilità per sostenere il peso e la pressione dei tubi
- Buone proprietà di trasferimento di calore per garantire un efficiente scambio di calore tra il fluido e i tubi
- compatibilità del materiale con i tubi e l'ambiente degli scambiatori di calore per evitare corrosione ed erosione
(2)Vantaggi:
- Fornisce un ancoraggio meccanico sicuro dei tubi
- consente la facile rimozione e sostituzione di singoli tubi per manutenzione e pulizia
- Può essere progettato per accogliere diverse dimensioni e configurazioni di tubi per ottimizzare il trasferimento di calore
2.Dischi di deflezione:
(1)Proprietà principali:
- Capacità di promuovere la turbolenza nel fluido, aumentando l'efficienza del trasferimento di calore
- resistenza alle deformazioni o ai danni dovuti all'elevata velocità e pressione del fluido all'interno dello scambiatore di calore
- Compatibilità del materiale con l'ambiente del fluido e dello scambiatore di calore per prevenire la corrosione e l'erosione
(2)Vantaggi:
- Migliora il trasferimento di calore aumentando la superficie dei tubi esposti al fluido
- Riduce la probabilità di zone morte o zone a basso flusso nello scambiatore di calore, che possono comportare una riduzione delle prestazioni
- Può essere progettato in una varietà di forme e configurazioni per ottimizzare il flusso di fluido e l'efficienza del trasferimento di calore
Metodo di analisi delle schede di riferimento
Visualizza lo standard da utilizzare per l'analisi:
- TEMA - Associazione dei fabbricanti di scambiatori tubolari
- ASME - Sezione VIII, Divisione 1, Sezione UHX dell'ASME o Sezione VIII, Divisione 2, Parte 4 dell'ASME
- L'opzione selezionata nel codice di progettazione determina se il software utilizza la divisione 1 o la divisione 2.
- PD 5500 (Codice britannico) - Codice britannico dei vasi a pressione, sezione 3.9, Tubo piatto per scambiatori di calore
- EN-13445
F316L Composizione chimica
| Simbolo di grado |
Numero UNS |
Leghe |
Elementi |
Composizione in % |
| F316L |
S31603 |
18 cromo, 8 nichel, modificato con molibdeno,
a basso tenore di carbonio 316LG |
Carbonio |
0.030 massimo |
| Fabbricazione a partire da: |
2.00 massimo |
| Fosforo |
0.045 massimo |
| Sulfuro |
0.030 massimo |
| Silicio |
1.00 massimo |
| Altri prodotti |
10.0-15.0 |
| Cromo |
16.0-18.0 |
| Acido di potassio |
2.00-3.00 |
| Acido nitrico |
0.10 |
F304LComposizione chimica:
| C |
M |
P |
S |
- Sì. |
Ni |
Cr |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
8-13 |
18-20 anni |
Quali sono le applicazioni dei fogli di tubi e dei deflettori?
Le lamine e i deflettori sono comunemente utilizzati negli scambiatori di calore in varie industrie, tra cui:
1Petrolio e gas: gli scambiatori di calore sono utilizzati per trasferire calore tra fluidi caldi e freddi nelle raffinerie di petrolio, negli impianti di trasformazione del gas e negli impianti petrolchimici.
2. Generazione di energia: gli scambiatori di calore sono utilizzati nelle centrali elettriche per trasferire calore dal vapore o dal gas all'acqua, che viene poi utilizzata per generare elettricità.
3. Processo chimico: gli scambiatori di calore sono utilizzati negli impianti di lavorazione chimica per trasferire calore tra fluidi nella produzione di varie sostanze chimiche.
4Alimenti e bevande: gli scambiatori di calore sono utilizzati nella produzione di alimenti e bevande per raffreddare o riscaldare gli ingredienti durante la lavorazione.
5. HVAC: gli scambiatori di calore sono utilizzati nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria per trasferire calore tra aria e fluidi, che aiuta a regolare la temperatura e l'umidità interna.
In tutte queste industrie, i tubi e i tamponi svolgono un ruolo importante nel garantire un efficiente trasferimento di calore e nel mantenere l'integrità strutturale dello scambiatore di calore.
