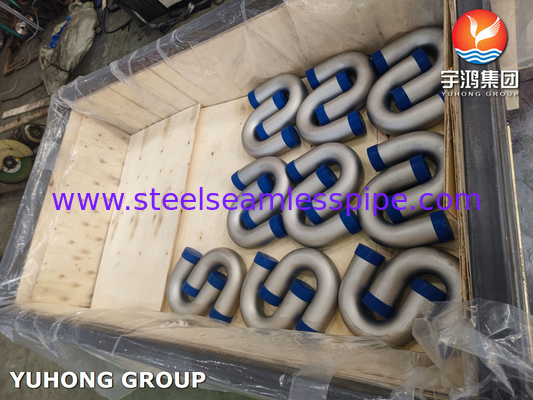

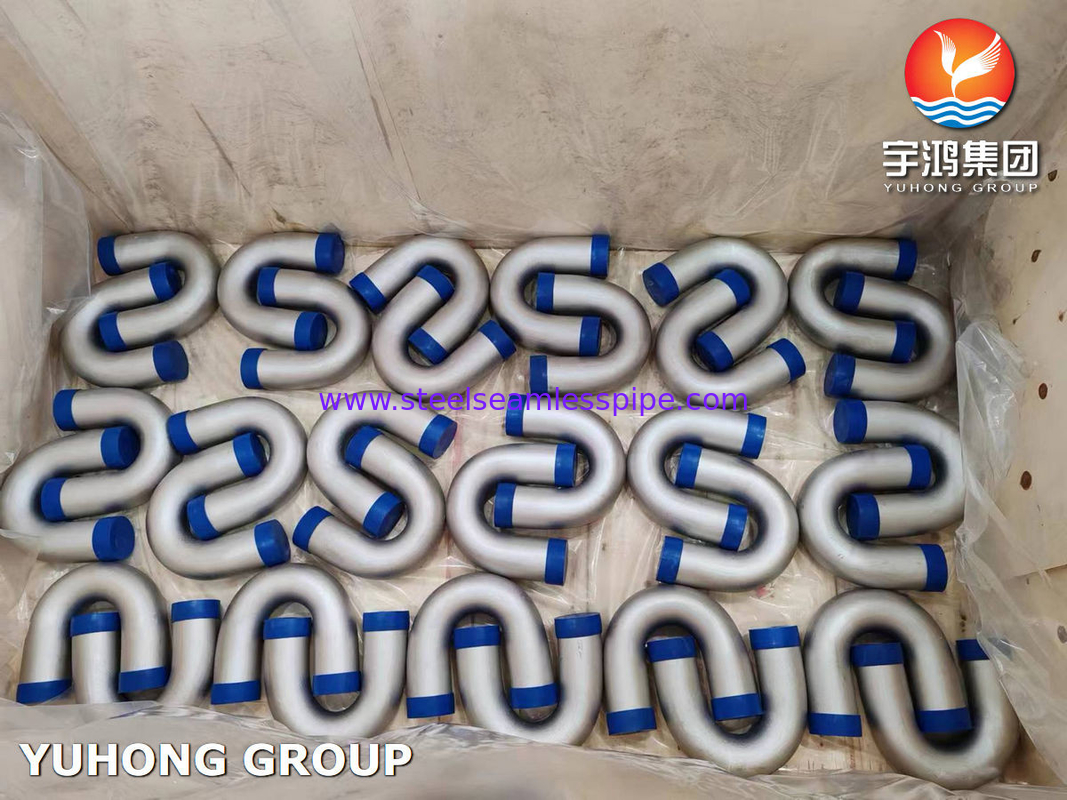

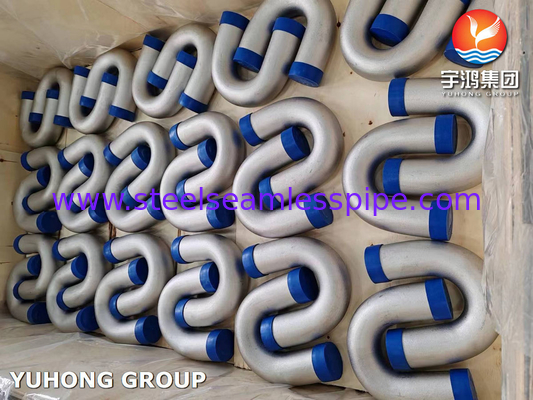

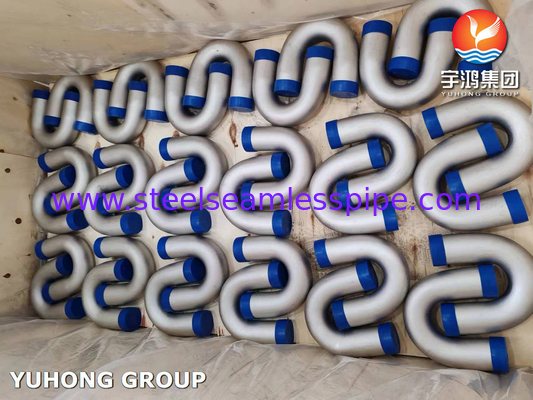

ASME SA213 TP316L, 1.4404 Tubi per scambiatori di calore in acciaio inossidabile a piega U per scaldacamere a fuoco
ASMELa Società americana degli ingegneri meccanici sviluppa norme e codici per una vasta gamma di pratiche ingegneristiche, tra cui il codice ASME per le caldaie e i vasi a pressione (BPVC).che contiene le specifiche dei materiali, fabbricazione e ispezione di caldaie e recipienti a pressione.
SA213: Si tratta di una sezione specifica del codice ASME per caldaie e recipienti a pressione che si occupa di caldaie in acciaio ferritico e austenitico senza saldature, supercaldaie e tubi per scambiatori di calore.SA213 specifica i requisiti per tali tubi in termini di composizione del materiale, dimensioni, proprietà meccaniche e metodi di prova.
TP316L: Questa è la denominazione del materiale per l'acciaio utilizzato nei tubi. "TP" sta per "Tube, Pressure", indicando che il materiale è destinato ad essere utilizzato in applicazioni di recipienti a pressione."316L" è un grado di acciaio inossidabileIn questo caso, indica che l'acciaio contiene circa il 16-18% di cromo, il 10-14% di nichel, il 2-3% di molibdeno e al massimo lo 0,03% di carbonio,con la "L" che indica che si tratta di una variante a basse emissioni di carbonio.
Caratteristiche:
1. resistenza alla corrosione: L'acciaio inossidabile TP316L offre un'eccellente resistenza alla corrosione, in particolare in ambienti acidi e corrosivi.come nella lavorazione chimica e negli ambienti marini.
2. Resistenza alle alte temperature: TP316L mostra una buona resistenza a temperature elevate, rendendolo adatto per applicazioni ad alte temperature come caldaie, super riscaldatori e scambiatori di calore.
3Basso contenuto di carbonio: La "L" in TP316L sta per basso tenore di carbonio, che fornisce una migliore resistenza alla sensibilizzazione e alla corrosione intergranulare.Questo rende TP316L più saldabile e meno suscettibile alla precipitazione di carburo nelle zone colpite dal calore durante la saldatura.
4- Eccellente saldabilità: Il basso contenuto di carbonio del TP316L migliora la sua saldabilità, consentendo la saldatura senza ricottura successiva in molti casi.
5- Resistenza alla scorrevolezza e allo stress.: il TP316L presenta una buona resistenza al sollevamento e alla rottura da sollecitazione ad alte temperature, garantendo prestazioni a lungo termine in condizioni di sollecitazione termica.
6Buona formabilità e fabbricabilità: L'acciaio inossidabile TP316L è facilmente modellabile e fabbricato in varie forme, rendendolo versatile per diversi processi e applicazioni di produzione.
7Proprietà igieniche: TP316L è comunemente utilizzato in industrie come alimenti e bevande, prodotti farmaceutici e applicazioni sanitarie a causa delle sue proprietà igieniche e resistenza alla corrosione nei processi di sterilizzazione.
8.Applicazioni ad alta purezza: TP316L è spesso preferito per applicazioni che richiedono alti livelli di purezza, come nell'industria dei semiconduttori, a causa del suo rischio minimizzato di contaminazione.
Gradi equivalenti:
| Grado |
Unione delle Nazioni |
AFNOR |
W.N. |
JIS |
GOST |
Classificazione |
UNI |
AISI |
| SS316L |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Composizione chimica:
| Grado |
TP316 |
TP 316L |
| Unione delle Nazioni |
S31600 |
S31603 |
| Carbonio (C) Max. |
0.08 |
0.035 |
| Manganese (Mn) Max. |
2.00 |
2.00 |
| Fosforo (P) Max. |
0.045 |
0.045 |
| Sulfuro (S) Max. |
0.030 |
0.030 |
| Silicio (Si) Max. |
1.00 |
1.00 |
| Cromo (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Nilo (Ni) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| Molibdeno (Mo) |
2.0 ¢ 3.0 |
2.0 ¢ 3.0 |
| Ferro (Fe) |
Restante |
Restante |
Proprietà meccaniche:
| Gradi |
Unione delle Nazioni |
Resistenza alla trazione |
Forza di resa |
L'allungamento in 2 pollici (min.) |
Max. durezza Rockwell |
| Ksi |
MPa |
Ksi |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Applicazioni:
Scambiatori di calore: ASME SA213 TP316L I tubi di piegatura in U sono ampiamente utilizzati nei sistemi di scambiatori di calore dove facilitano il trasferimento di calore tra fluidi mantenendo alti livelli di resistenza alla corrosione.Sono preferiti per la loro durata e la loro capacità di resistere a condizioni di funzionamento difficili.
Caldaie: nelle applicazioni per caldaie, i tubi TP316L U svolgono un ruolo vitale nel mantenimento di un efficiente trasferimento di calore, garantendo prestazioni ottimali del sistema di caldaie.Le proprietà resistenti alla corrosione dell'acciaio inossidabile TP316L lo rendono una scelta ideale per tali applicazioni critiche.
Generazione di energia: I tubi a piega in U in acciaio inossidabile TP316L sono componenti essenziali delle centrali elettriche.Sono utilizzati in vari scambiatori di calore e sistemi di generazione di vapore in cui sono presenti ambienti ad alta temperatura e corrosivi.
Industria chimica e petrolchimica: TP316L I tubi di piegatura in U trovano applicazioni in impianti di trasformazione chimica e raffinerie in cui la resistenza alla corrosione da sostanze chimiche aggressive è essenziale.e altre attrezzature di processo.
Industria petrolifera e del gas: Nel settore petrolifero e del gas, i tubi TP316L U sono utilizzati negli scambiatori di calore e nei sistemi di condotte dove vengono a contatto con fluidi corrosivi e alte temperature.La loro affidabilità e resistenza alla corrosione le rendono idonee per ambienti così impegnativi.
Industria alimentare e farmaceutica: TP316L tubi di piega in U in acciaio inossidabile sono utilizzati anche in industrie in cui l'igiene e la resistenza alla corrosione sono fondamentali, come la trasformazione alimentare e la produzione farmaceutica.Sono preferiti per la loro pulizia e resistenza alla contaminazione.
