ASTM A234 WPB Fitting per tubi a calotto di acciaio al carbonio

Visualizzazione:

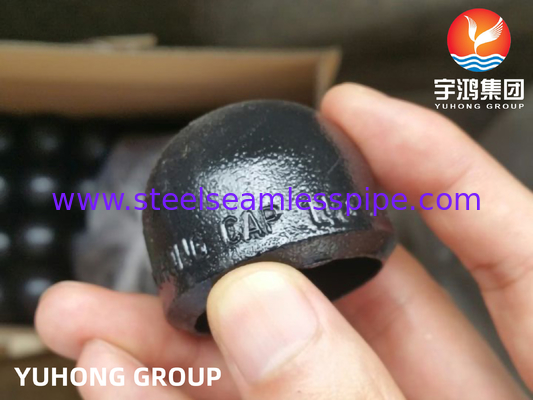

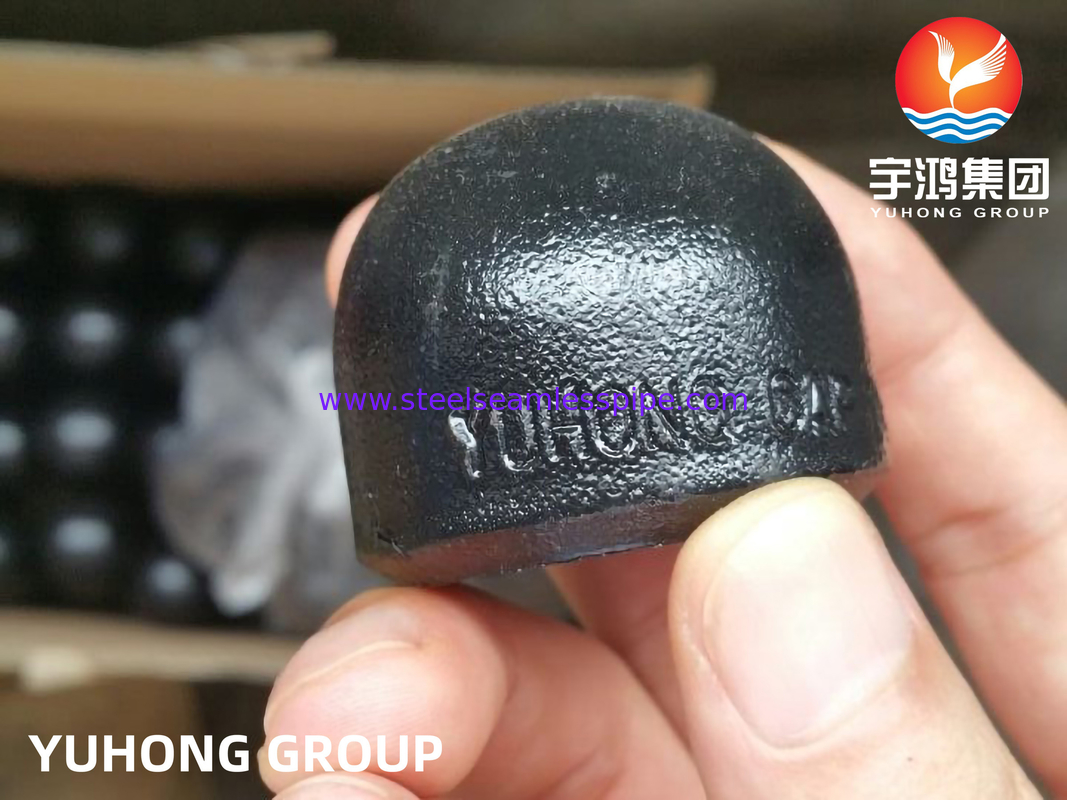

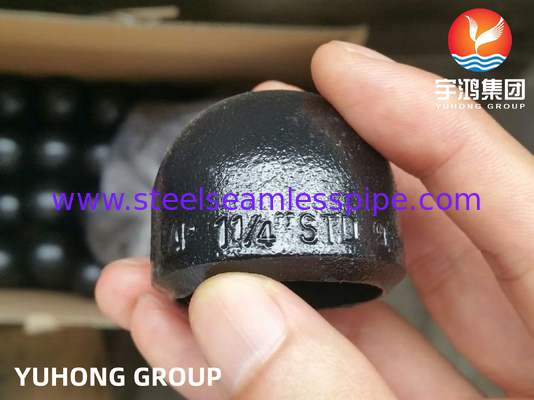

Il tappo WPB è un componente critico in vari sistemi di tubazioni e tubi, progettato per sigillare le estremità o le terminazioni di un tubo o tubo.o composti, la sua funzione primaria è di impedire l'ingresso di contaminanti, fluidi o gas, garantendo l'integrità del sistema.

In termini di progettazione, presenta un'adattabilità stretta, consentendo un'installazione senza soluzione di continuità.La scelta del materiale dipende spesso dall'ambiente d'applicazione o da pressioni elevate, sostanze corrosive o temperature estreme.

Le applicazioni di WPB End Caps sono molto diffuse, dai sistemi idraulici e HVAC ai macchinari industriali e ai componenti automobilistici.Questi tappi aiutano a mantenere l'efficienza e la sicurezza del sistema riducendo al minimo le perdite e proteggendo i componenti interni dagli elementi esterni.

Inoltre, sono disponibili in diverse dimensioni e forme per accogliere diversi diametri e specifiche di tubi, rendendoli versatili per molti impianti.questi tappi di fine di solito possono essere rimossi e sostituiti facilmente, facilitando le riparazioni o le modifiche del sistema senza significativi tempi di fermo.

Specificità:



Norme	ASTM A234/ASME SA234
Materiale	WPB
Tipo	Cappottole a poppa
Connessione	Saldatura
Dimensione	1/2"-48" ((DN15-DN1200) o misura su misura
Spessore	SCH10S-XXS ((2-60mm)
Superficie	Pittura nera

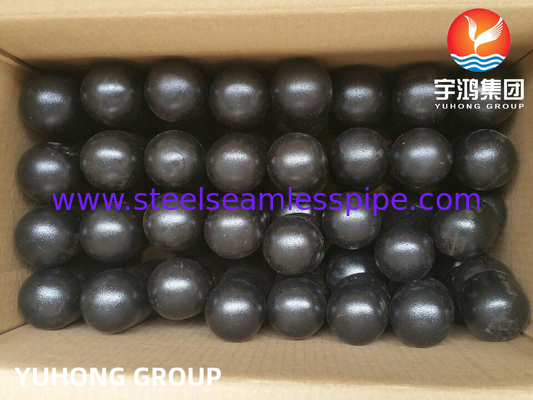

Imballaggio	Cassa in compensato/paletta



Composizione chimica:



Grado	C	M	P	S	- Sì.	Cr	Mo.	Ni	Cu	Altri
WPB	0.03 massimo	0.29-1.06	0.05 massimo	0.058 massimo	0.10 minuti	0.40 max.	0.15 max.	0.40 max.	0.40 max.	Vanadio 0.08



Proprietà meccaniche:



Grado	Forza di resa, min, ksi [MPa]	Resistenza alla trazione, min. ksi [MPa]	L'allungamento %
WPB	35(240)	60(415)	22



Dimensione per BW Cap:



Dimensione nominale		Diametro fuori a Bevel (mm)	Distanze (mm)		Limitazione dello spessore della parete per la lunghezza E (mm)
DN	NPS	- Un' overdose.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 e 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 e mezzo	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 e mezzo	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Sì, signore.	- Sì, signore.
700	28	711.0	267	- Sì, signore.	- Sì, signore.
750	30	762.0	267	- Sì, signore.	- Sì, signore.
800	32	813.0	267	- Sì, signore.	- Sì, signore.
850	34	864.0	267	- Sì, signore.	- Sì, signore.
900	36	914.0	267	- Sì, signore.	- Sì, signore.
950	38	965.0	305	- Sì, signore.	- Sì, signore.
1000	40	1016.0	305	- Sì, signore.	- Sì, signore.
1050	42	1067.0	305	- Sì, signore.	- Sì, signore.
1100	44	1118.0	343	- Sì, signore.	- Sì, signore.
1150	46	1168.0	343	- Sì, signore.	- Sì, signore.
1200	48	1219.0	343	- Sì, signore.	- Sì, signore.
NOTA GENERALE: La forma di questi tappi deve essere ellissoidale e deve essere conforme ai requisiti del codice ASME per le caldaie e i recipienti a pressione. Nota: (1) La lunghezza E si applica per uno spessore non superiore a quello indicato nella colonna “Limiting Wall Thickness for Length, E.” (2) Lunghezza E1si applica per uno spessore superiore a quello indicato nella colonna “Limiting Wall Thickness for Length, E” per NPS 24 e inferiore.1deve essere di accordo tra il fabbricante e l'acquirente.
