ASTM B366 Inconel 625 / UNS N06625 Fitture di saldatura a calotto di nickel in acciaio legato

Visualizzazione:

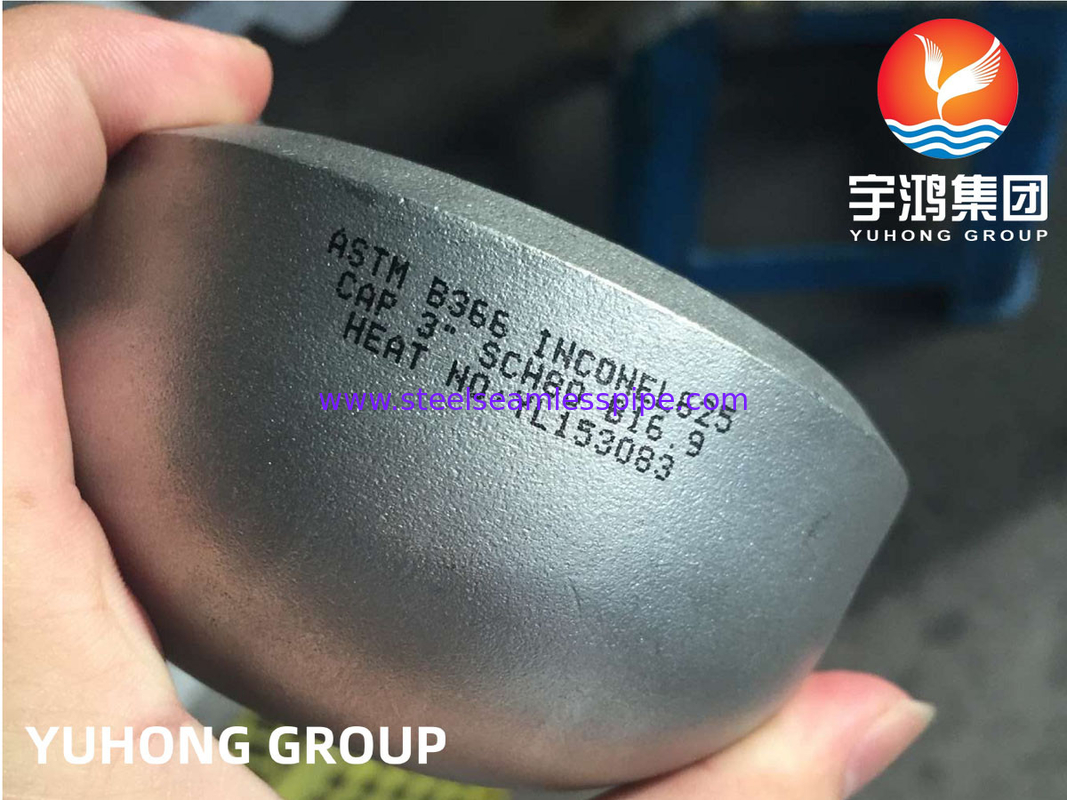

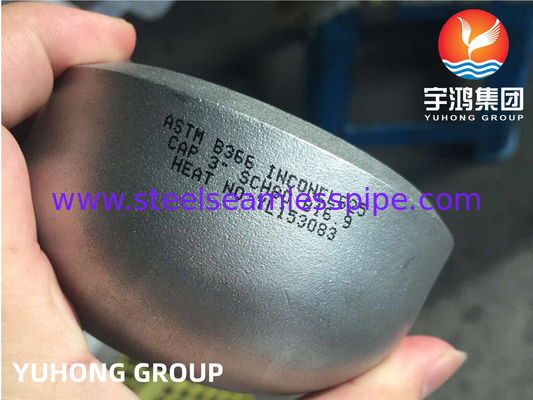

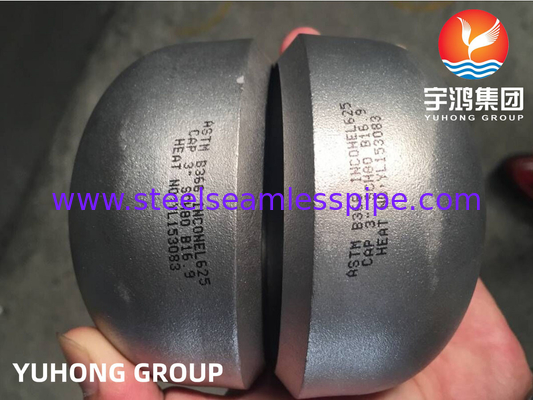

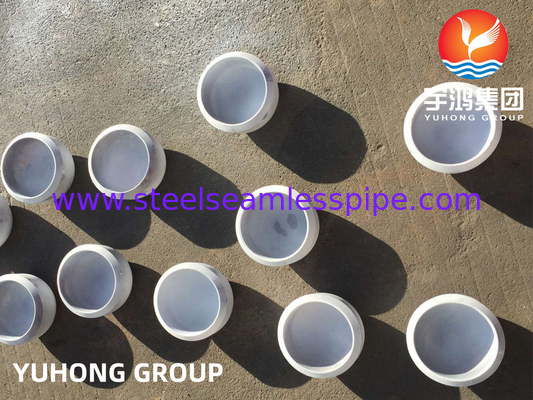

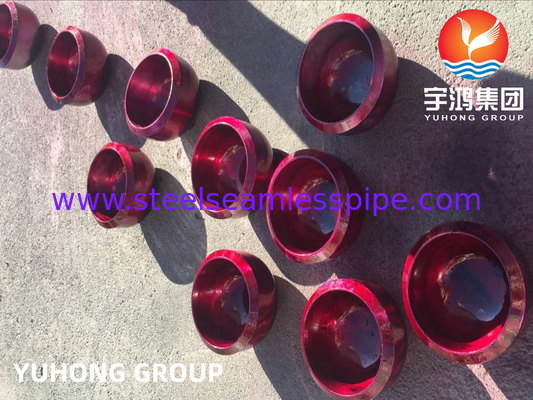

Un tappo Inconel 625 è un raccordo per tubi utilizzato per coprire l'estremità di un tubo.Inconel 625 è una lega di nichel-cromo-molibdeno ad alte prestazioni che offre un'eccellente resistenza alla corrosione in una vasta gamma di ambienti corrosiviÈ particolarmente utile nelle applicazioni in cui sono richieste elevate resistenza e resistenza sia agli acidi ossidanti che ai riducenti.Il tappo è in genere saldato all'estremità del tubo per fornire una tenuta permanente che impedisce perdite o contaminanti di entrare nel tuboI tappi in inconel 625 sono comunemente utilizzati in industrie come la lavorazione chimica, l'aerospaziale e l'ingegneria navale.

Specificità:



Norme	ASTM B366/ASME SB366
Materiale	INCONEL 625/UNS N06625/DIN 2.4856
Tipo	Cappottole a poppa
Connessione	Saldatura
Dimensione	1/2"-48" ((DN15-DN1200) o misura su misura
Spessore	SCH10S-XXS ((2-60mm)
Superficie	Sfregamento di sabbia
Imballaggio	Cassa in compensato/paletta



Composizione chimica:



Grado

Unione delle Nazioni

C

M

- Sì.

P

S

Cr

Nb+Ta

Mo.

Fe

Al

Ti

Ni

Inconel 625

N06625

0.10 massimo

0.50 al massimo

0.50 al massimo

0.015 massimo

0.015 massimo

20.0-23.0

3.15-4.15

8.0-10.0

5.0 massimo

0.40 max.

0.40 max.

58.0 min



Proprietà meccaniche:



Grado	Unione delle Nazioni	Condizione	Forza di resa min, ksi [MPa]	Resistenza alla trazione min, ksi [MPa]	L'allungamento %
Inconel 625	N06625	Grado 1 (annellato)	60(414)	120 ((827)	30
		Grado 2 (soluzione ricotta)	40(276)	100(690)	30



Dimensione per BW Cap:



Dimensione nominale		Diametro fuori a Bevel (mm)	Distanze (mm)		Limitazione dello spessore della parete per la lunghezza E (mm)
DN	NPS	- Un' overdose.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 e 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 e mezzo	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 e mezzo	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Sì, signore.	- Sì, signore.
700	28	711.0	267	- Sì, signore.	- Sì, signore.
750	30	762.0	267	- Sì, signore.	- Sì, signore.
800	32	813.0	267	- Sì, signore.	- Sì, signore.
850	34	864.0	267	- Sì, signore.	- Sì, signore.
900	36	914.0	267	- Sì, signore.	- Sì, signore.
950	38	965.0	305	- Sì, signore.	- Sì, signore.
1000	40	1016.0	305	- Sì, signore.	- Sì, signore.
1050	42	1067.0	305	- Sì, signore.	- Sì, signore.
1100	44	1118.0	343	- Sì, signore.	- Sì, signore.
1150	46	1168.0	343	- Sì, signore.	- Sì, signore.
1200	48	1219.0	343	- Sì, signore.	- Sì, signore.
NOTA GENERALE: La forma di questi tappi deve essere ellissoidale e deve essere conforme ai requisiti del codice ASME per le caldaie e i recipienti a pressione. Nota: (1) La lunghezza E si applica per uno spessore non superiore a quello indicato nella colonna “Limiting Wall Thickness for Length, E.” (2) Lunghezza E1si applica per uno spessore superiore a quello indicato nella colonna “Limiting Wall Thickness for Length, E” per NPS 24 e inferiore.1deve essere di accordo tra il fabbricante e l'acquirente.



Applicazione:

1Industria petrolifera e del gas: i tappi Inconel 625 possono essere utilizzati per le apparecchiature di testa di pozzo, i componenti di perforazione e gli scambiatori di calore.

2Industria di lavorazione chimica: i tappi Inconel 625 possono essere utilizzati in attrezzature di lavorazione quali reattori, colonne di distillazione e recipienti a pressione.

3Industria aerospaziale: i tappi Inconel 625 possono essere utilizzati nei motori degli aerei e dei razzi, nonché nei sistemi di scarico.

4Industria dell'ingegneria marina: i tappi Inconel 625 possono essere utilizzati nella costruzione navale, in particolare nelle tubazioni dell'acqua di mare, negli scambiatori di calore e in altre applicazioni marine.
