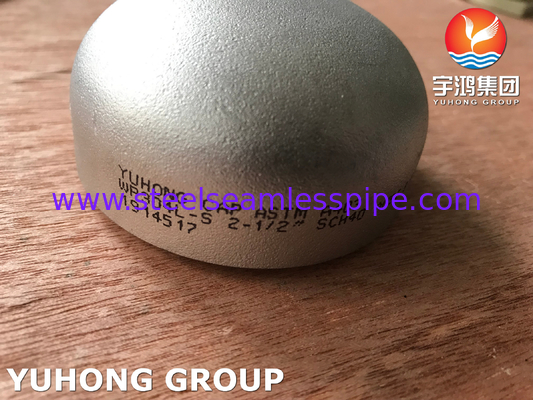

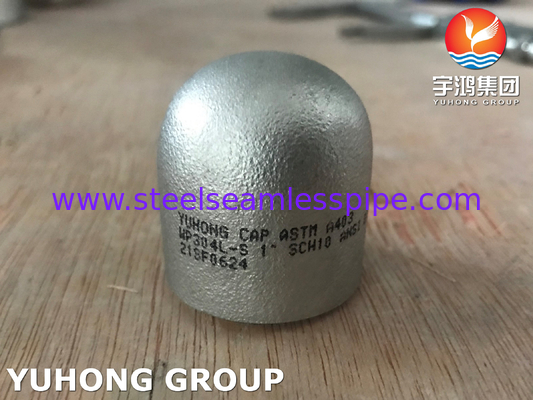

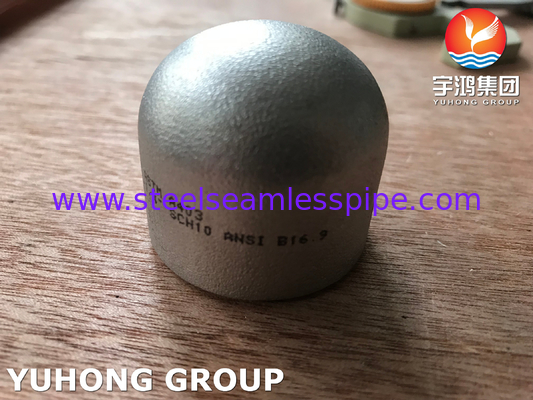

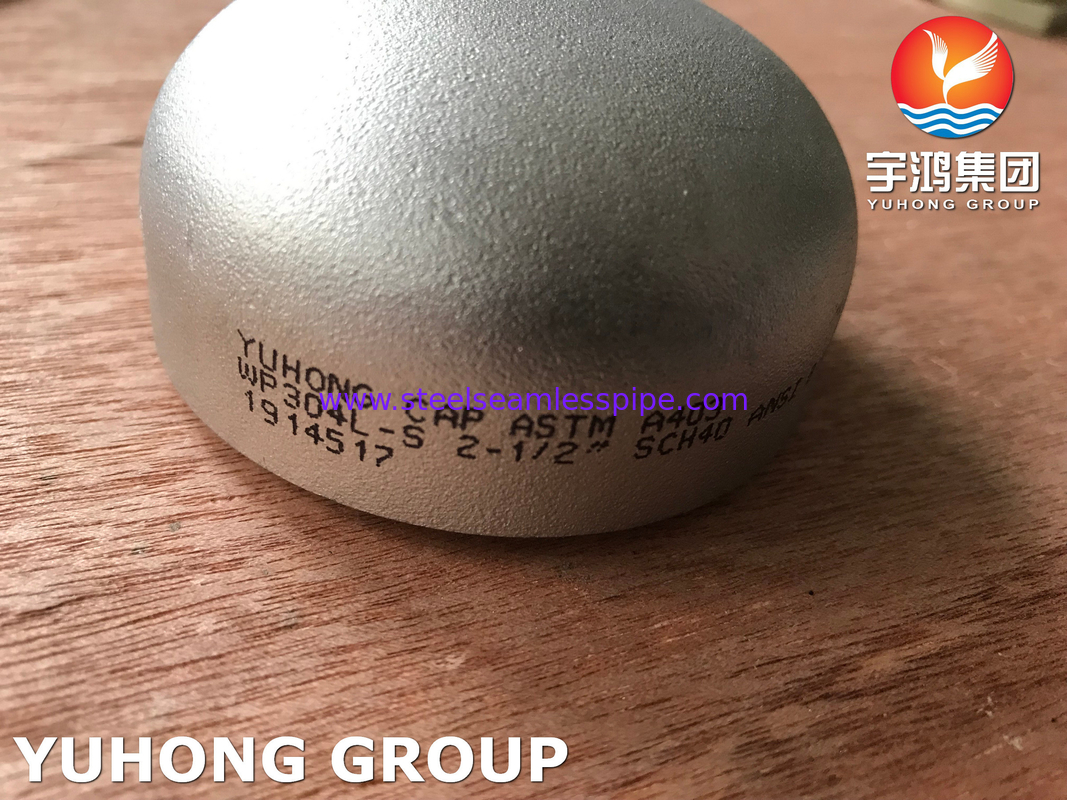

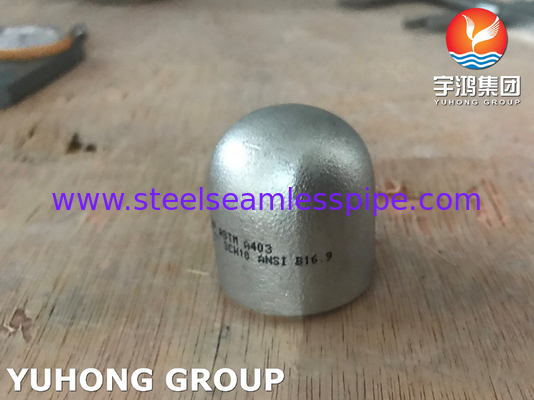

ASTM A403 WP304L 1.4307 Acciaio inossidabile per saldatura a cuffia

Visualizzazione:

I tappi finali WP304L sono componenti critici utilizzati in vari sistemi di tubazioni, in particolare in settori industriali in cui la resistenza alla corrosione e la durata sono essenziali.con una capacità di accensione superiore a 50 W,, impedendo la fuga di fluidi e garantendo l'integrità strutturale.

La denominazione 304L indica che questa lega ha un contenuto di carbonio inferiore rispetto all'acciaio inossidabile standard 304,miglioramento della sua saldabilità e riduzione del rischio di precipitazione di carburo durante la saldaturaQuesto rende WP304L adatto per applicazioni ad alta temperatura e ambienti esposti a sostanze corrosive.

Questi tappi offrono un'eccellente resistenza all'ossidazione e alla corrosione, rendendoli ideali per l'uso nella lavorazione chimica, negli alimenti e nelle bevande, nelle applicazioni farmaceutiche e marine.Il materiale è anche non magnetico e presenta una buona resistenza e duttilità, contribuendo alla sua versatilità in diverse condizioni.

Prodotti attraverso processi come lavorazione a caldo o a freddo, questi tappi di fine sono disponibili in varie dimensioni e spessori di parete per soddisfare diverse esigenze di tubazione.Possono essere utilizzati sia in connessioni saldate che a filoInoltre, i tappi finali WP304L sono conformi agli standard del settore, garantendo qualità e affidabilità.

Per quanto riguarda la manutenzione, questi tappi richiedono un'attenzione minima a causa della loro robustezza, sebbene le ispezioni regolari possano aiutare a identificare eventuali segni di usura o corrosione nel tempo.La loro longevità e durata non solo riducono la necessità di sostituzioni frequenti, ma contribuiscono anche all'efficienza e alla sicurezza complessiva del sistema di tubazioni.

Specificità:



Norme	ASTM A403/ASME SA403
Materiale	WP304L; 1.4307
Tipo	Cappottole a poppa
Connessione	Saldatura
Dimensione	1/2"-48" ((DN15-DN1200) o misura su misura
Spessore	SCH10S-XXS ((2-60mm)
Superficie	Sfregamento di sabbia
Imballaggio	Cassa in compensato/paletta



Composizione chimica:



Grado	C	M	P	S	- Sì.	Ni	Cr
WP304L	0.03 massimo	2.0 massimo	0.045 massimo	0.03 massimo	1.00 massimo	8.0-12.0	18.0-20.0





Proprietà meccaniche:



Grado	Forza di resa, min, ksi [MPa]	Resistenza alla trazione, min. ksi [MPa]	L'allungamento %
WP304L	25(170)	70(485)	28



Dimensione per BW Cap:



Dimensione nominale		Diametro fuori a Bevel (mm)	Distanze (mm)		Limitazione dello spessore della parete per la lunghezza E (mm)
DN	NPS	- Un' overdose.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 e 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 e mezzo	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 e mezzo	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Sì, signore.	- Sì, signore.
700	28	711.0	267	- Sì, signore.	- Sì, signore.
750	30	762.0	267	- Sì, signore.	- Sì, signore.
800	32	813.0	267	- Sì, signore.	- Sì, signore.
850	34	864.0	267	- Sì, signore.	- Sì, signore.
900	36	914.0	267	- Sì, signore.	- Sì, signore.
950	38	965.0	305	- Sì, signore.	- Sì, signore.
1000	40	1016.0	305	- Sì, signore.	- Sì, signore.
1050	42	1067.0	305	- Sì, signore.	- Sì, signore.
1100	44	1118.0	343	- Sì, signore.	- Sì, signore.
1150	46	1168.0	343	- Sì, signore.	- Sì, signore.
1200	48	1219.0	343	- Sì, signore.	- Sì, signore.
NOTA GENERALE: La forma di questi tappi deve essere ellissoidale e deve essere conforme ai requisiti del codice ASME per le caldaie e i recipienti a pressione. Nota: (1) La lunghezza E si applica per uno spessore non superiore a quello indicato nella colonna “Limiting Wall Thickness for Length, E.” (2) Lunghezza E1si applica per uno spessore superiore a quello indicato nella colonna “Limiting Wall Thickness for Length, E” per NPS 24 e inferiore.1deve essere di accordo tra il fabbricante e l'acquirente.



Applicazione:

1. Sistemi di tubazioni: utilizzati per sigillare le estremità dei tubi nelle industrie chimiche, petrolifere e del gas, garantendo l'integrità e prevenendo le perdite.

2. lavorazione alimentare: adatta a sistemi di movimentazione e lavorazione degli alimenti, in cui l'igiene e la resistenza alla corrosione sono fondamentali.

3Industria farmaceutica: utilizzato nei processi di produzione in cui la pulizia e il basso contenuto di nichel sono essenziali per prevenire le reazioni allergiche.

4- attrezzature per la fabbricazione di birra: ideale per i sistemi di produzione di birra, dove aiuta a mantenere la qualità della birra.

5Applicazioni marine: utilizzato in ambienti marini a causa della sua resistenza alla corrosione dell'acqua salata.

6. Costruzione: applicazioni nei componenti strutturali che richiedono durabilità e resistenza agli elementi.
