Fitture di legno di nickel B3 con fascia di legno di nickel

Visualizzazione:

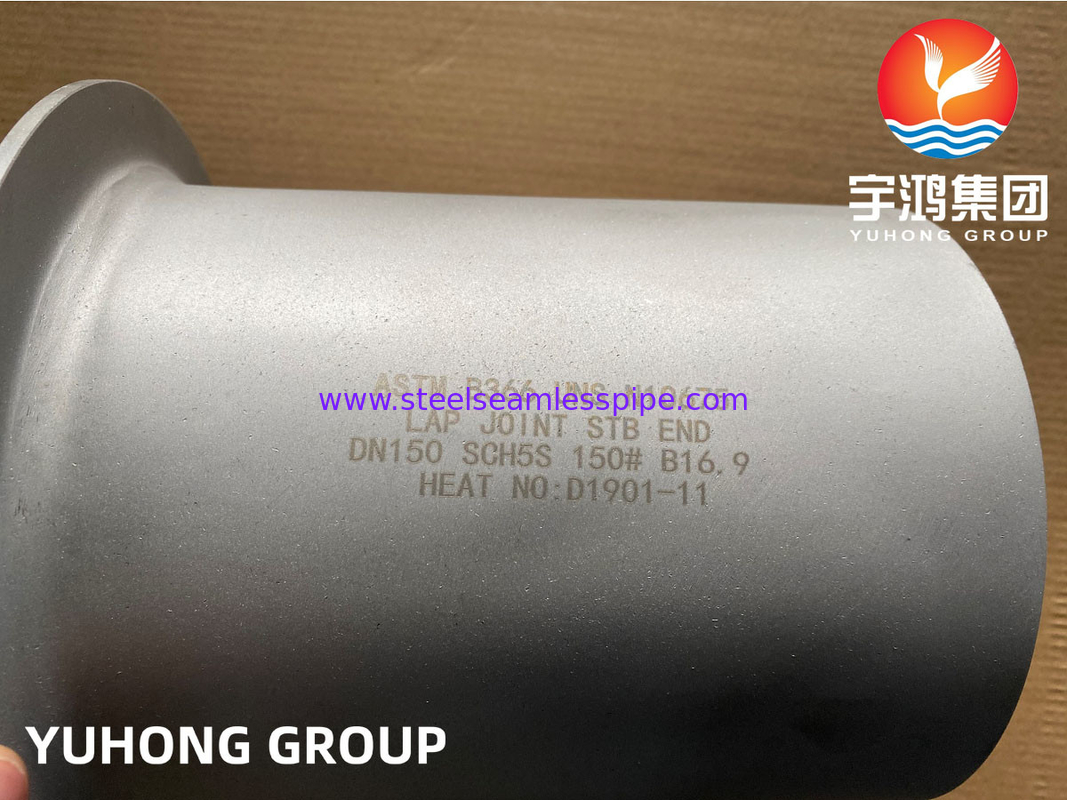

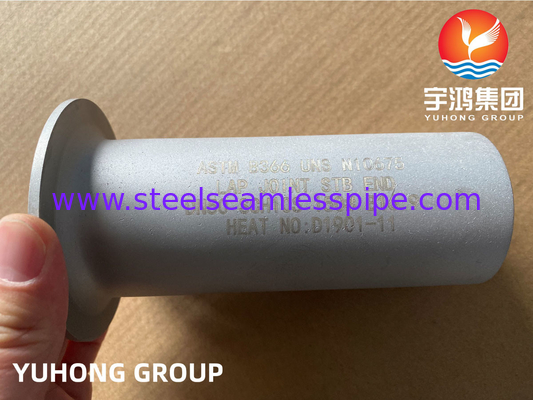

Hastelloy B3 Lap Joint Stub End è un componente specializzato in Hastelloy B3,una lega di nichel-molibdeno ad alte prestazioni nota per la sua eccezionale resistenza all'acido cloridrico a tutte le concentrazioni e temperatureQuesta lega presenta inoltre un'eccellente resistenza alle crepe, alla rottura da corrosione da stress e all'ossidazione, rendendola ideale per ambienti corrosivi.

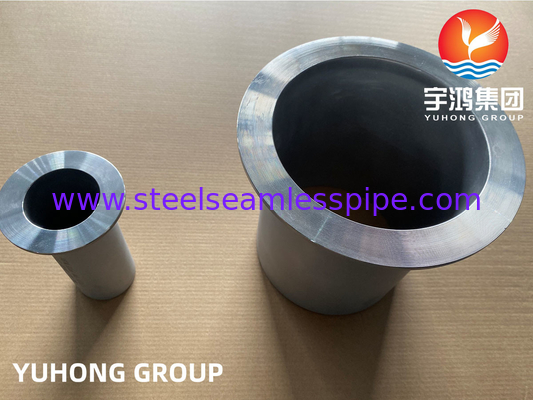

L'estremità della striscia della giunzione del grembo presenta un profilo piatto che consente un facile collegamento con le flange del tubo, fornendo un'interfaccia sicura e impermeabile.che consentono un semplice montaggio e smontaggio, che è particolarmente vantaggioso nelle operazioni di manutenzione.

Tra le caratteristiche principali di Hastelloy B3 figurano:

- Resistenza alla corrosione: eccezionale resistenza agli ambienti riducenti, in particolare negli acidi organici e inorganici, migliorando la durata nelle applicazioni di lavorazione chimica dure.

- Stabilità a temperatura: mantiene le sue proprietà meccaniche in un'ampia gamma di temperature, garantendo un'affidabilità delle prestazioni in varie condizioni di funzionamento.

- Fabricabilità: la lega può essere facilmente saldata e modellata, consentendo la personalizzazione in diverse applicazioni industriali.

- Versatilità: adatta per l'impiego nella lavorazione chimica, nelle industrie petrolchimiche e in altre applicazioni in cui sono presenti mezzi aggressivi, consolidando il suo ruolo nei sistemi critici.

Specificità:

Composizione chimica:

Proprietà meccaniche:


Dimensione:

Dimensione nominale		OD della bombola (mm)		Distanze (mm)		Radio del filetto (mm)		Diametro del giro (mm)
DN	NPS	OD		F		R		G
		- Max, ti prego.	Un minuto.	Tipo lungo	Tipo corto	A	B max
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 e 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 e mezzo	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 e mezzo	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Nota: 1) Quando il tipo corto è utilizzato su flange di dimensioni maggiori con PN 50 e PN 110 ((300 e 600 lb) e su flange con PN 150 ((900 lb) e superiori,o il tipo lungo viene utilizzato sulla flangia più grande con PN 260 e PN 420 ((1500 e 2500LB), la lunghezza del cilindro può essere aggiunta per rendere fattibile la saldatura, la lunghezza aggiuntiva deve essere negoziata tra fabbricante e acquirente. 2) Se vengono utilizzate le superfici di contatto TG e MFM della flange, si aggiunge lo spessore dell'articolazione e lo spessore aggiuntivo aumenta (non è incluso) nella lunghezza della base F. 3) Il raggio del filetto R ((tipo A) deve essere conforme a quello delle flange sciolte secondo GB/T 9118.1 9118.2 o ASME B16.5Il raggio del filetto R (tipo B) è applicato solo per le norme della MSS SP-43 con lunghezza corta F. 4) Il diametro dell'articolazione del giro G deve essere conforme alla superficie lavorata standard indicata nella norma ASME B16.5 e la parte posteriore dell'articolazione deve essere lavorata in modo da essere conforme alla superficie di installazione.la dimensione K specificata nella norma ASME B 16.5 Si applica. 5) Lo spessore minimo della giunzione del giro t non deve essere inferiore allo spessore nominale della parete del tubo.
