Yuhong Holding Group Co., LTD
Luogo di origine: | Cina |
Marca: | YUHONG |
Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Numero di modello: | ASTM A234 WP9 |
Quantità di ordine minimo: | 1pcs |
---|---|
Imballaggi particolari: | Cassa del compensato, pallet |
Tempi di consegna: | 7-15 giorni |
Termini di pagamento: | T/T, L/C |
Norma: | ASTM A234 | Materiale: | WPB, WP9, WP5 |
---|---|---|---|
Grado: | 45, 90, 180 | Redius: | LA LR, SR |

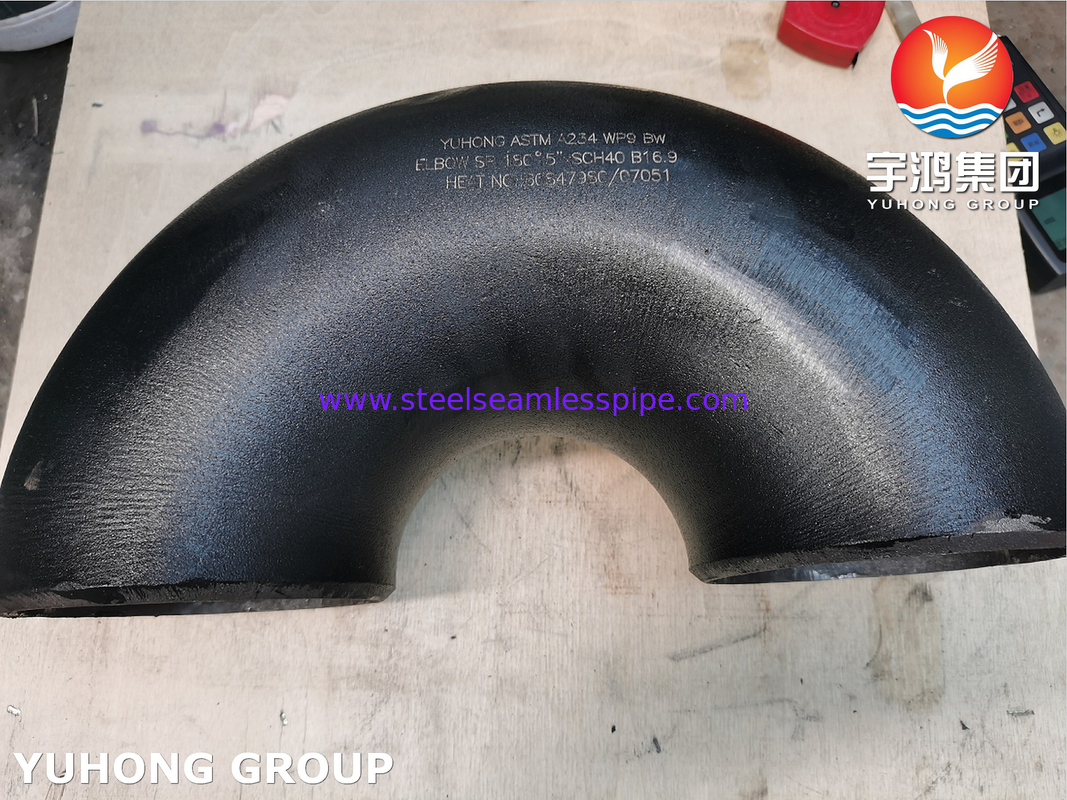

Ritorno SR B16.9 dell'acciaio legato 180 DGE di ASTM A234 WP9 CoMo per il grande ritorno del tubo del diametro esterno
Il gomito saldato di testa a 180 gradi in lega di acciaio Co Mo è un tipo di raccordo utilizzato nei sistemi di tubazioni per modificare la direzione del flusso di 180 gradi.È comunemente utilizzato nelle applicazioni industriali, in particolare nei settori petrolifero e del gas, petrolchimico e della generazione di energia.
Nominale Dimensione del tubo |
Al di fuori Diametro |
Dentro Diametro |
Parete Spessore |
Centro Finire |
Tubo Programma |
Peso Sterline |
1/2 | 0,84 | 0,622 | 0.109 | 0,62 | 40 | 0.09 |
3/4 | 1.05 | 0,824 | 0.113 | 0,75 | 40 | 0.1 |
1 | 1.32 | 1.05 | 0,133 | 0,88 | 40 | 0.22 |
1 1/4 | 1.66 | 1.38 | 0.14 | 1 | 40 | 0,33 |
1 1/2 | 1.9 | 1.61 | 0,145 | 1.12 | 40 | 0,43 |
2 | 2.38 | 2.07 | 0,154 | 1.38 | 40 | 0,85 |
2 1/2 | 2.88 | 2.47 | 0.203 | 1.75 | 40 | 1.7 |
3 | 3.5 | 3.07 | 0,216 | 2 | 40 | 2.5 |
3 1/2 | 4 | 3.55 | 0,226 | 2.25 | 40 | 3.4 |
4 | 4.5 | 4.03 | 0,237 | 2.5 | 40 | 4.5 |
5 | 5.56 | 5.05 | 0,258 | 3.12 | 40 | 7.5 |
6 | 6.62 | 6.06 | 0,28 | 3.75 | 40 | 11.7 |
8 | 8.62 | 7,98 | 0,322 | 5 | 40 | 23.3 |
10 | 10.75 | 10.02 | 0,365 | 6.25 | 40 | 40.9 |
12 | 12.75 | 12 | 0,375 | 7.5 | * | 61.4 |
14 | 14 | 13.25 | 0,375 | 8.75 | 30 | 78.1 |
16 | 16 | 15.25 | 0,375 | 10 | 30 | 101 |
18 | 18 | 17.25 | 0,375 | 11.25 | * | 128 |
20 | 20 | 19.25 | 0,375 | 12.5 | 20 | 159 |
24 | 24 | 23.25 | 0,375 | 15 | 20 | 231 |
30 | 30 | 29.25 | 0,375 | 18.5 | * | 358 |
36 | 36 | 35.25 | 0,375 | 22.25 | * | 518 |
42 | 42 | 41.25 | 0,375 | 26 | * | 707 |
48 | 48 | 47.25 | 0,375 | 29.88 | * | 1.000 |
Nominale Dimensione del tubo |
Al di fuori Diametro |
Dentro Diametro |
Parete Spessore |
Centro Finire |
Tubo Programma |
Peso Sterline |
1/2 | 0,84 | 0,546 | 0,147 | 0,62 | 80 | 0,15 |
3/4 | 1.05 | 0,742 | 0,154 | 0,75 | 80 | 0.16 |
1 | 1.32 | 0,957 | 0,179 | 0,88 | 80 | 0,28 |
1 1/4 | 1.66 | 1.28 | 0.191 | 1 | 80 | 0,45 |
1 1/2 | 1.9 | 1.5 | 0.2 | 1.12 | 80 | 0,61 |
2 | 2.38 | 1.94 | 0,218 | 1.38 | 80 | 1.2 |
2 1/2 | 2.88 | 2.32 | 0,276 | 1.75 | 80 | 2 |
3 | 3.5 | 2.9 | 0.3 | 2 | 80 | 3.3 |
3 1/2 | 4 | 3.36 | 0,318 | 2.25 | 80 | 4.5 |
4 | 4.5 | 3.83 | 0,337 | 2.5 | 80 | 6.2 |
5 | 5.56 | 4.81 | 0,375 | 3.12 | 80 | 10.5 |
6 | 6.62 | 5.76 | 0,432 | 3.75 | 80 | 17 |
8 | 8.62 | 7.63 | 0,5 | 5 | 80 | 34.3 |
10 | 10.75 | 9.75 | 0,5 | 6.25 | 60 | 53.5 |
12 | 12.75 | 11.75 | 0,5 | 7.5 | * | 77.6 |
14 | 14 | 13 | 0,5 | 8.75 | * | 100 |
16 | 16 | 15 | 0,5 | 10 | 40 | 134 |
18 | 18 | 17 | 0,5 | 11.25 | * | 170 |
20 | 20 | 19 | 0,5 | 12.5 | 30 | 209 |
24 | 24 | 23 | 0,5 | 15 | * | 302 |
30 | 30 | 29 | 0,5 | 18.5 | 20 | 475.1 |
36 | 36 | 35 | 0,5 | 22.25 | 20 | 686.1 |
42 | 42 | 41 | 0,5 | 26 | * | 936.1 |
48 | 48 | 47 | 0,5 | 29.88 | * | 1250 |
Dimensioni: da 1/8"NB a 100"NB
Programma: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Tipo: senza cuciture / ERW / saldato / fabbricato / forgiato
Forma: Riduttore eccentrico, Riduttore concentrico
Materiali
Riduttore in acciaio inossidabile - Riduttore SS
ASTM A403 WP gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Riduttore in acciaio al carbonio - Riduttore CS
ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 e WPHY 70.
Riduttore in acciaio al carbonio a bassa temperatura - Riduttore LTCS
ASTM A420WPL3/A420WPL6
Riduttore in acciaio legato - Riduttore AS
ASTM / ASME A/SA 234 gr.WP1, WP5, WP9, WP11, WP12, WP22, WP91
Riduttore duplex in acciaio
ASTM A 815 UNS NO S 31803, S 32205.
Riduttore in lega di nichel
Standard
Servizi a valore aggiunto
Certificato di prova
Certificato di prova del mulino secondo EN 10204 / 3.1B
