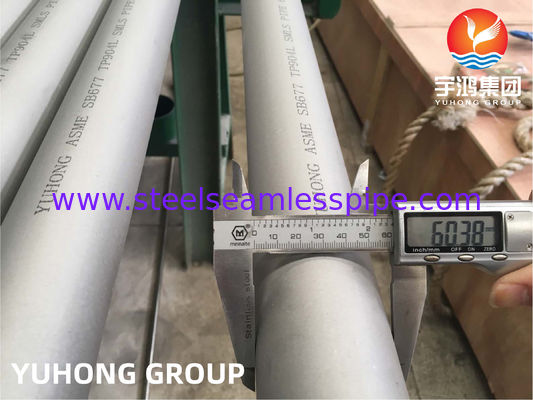

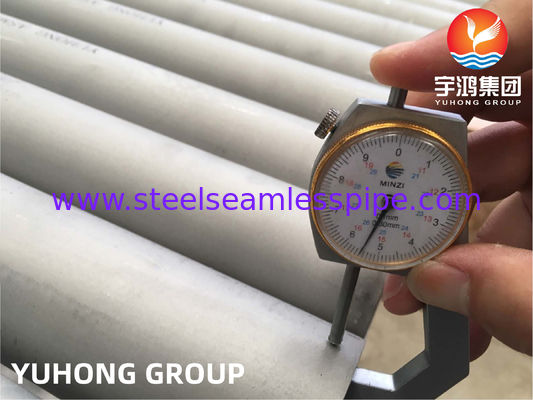

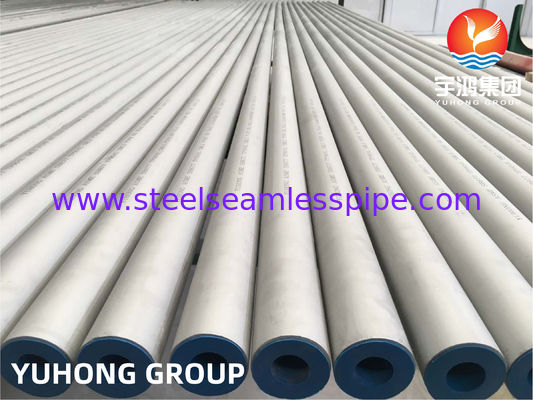

Tubo in lega di nichel ASME SB677 TP904L per applicazioni industriali
ASME SB677 è uno standard di materiale nella Sezione II, Parte B del Codice ASME per caldaie e recipienti a pressione, intitolato "Tubi e tubi senza saldatura in lega di nichel". Specifica la composizione chimica, le proprietà meccaniche, le tolleranze dimensionali e altri requisiti per tubi senza saldatura in lega di nichel e nichel-cobalto. TP904L designa un tipo specifico di acciaio inossidabile austenitico ad alte prestazioni, spesso indicato come "acciaio inossidabile super austenitico". Tuttavia, a causa del suo elevato contenuto di nichel (circa il 25%), le sue prestazioni sono più simili a quelle delle leghe a base di nichel, in particolare in termini di resistenza alla corrosione. Pertanto, nelle classificazioni commerciali e industriali, viene spesso indicato come lega a base di nichel.
La composizione chimica di 904L è C ≤ 0,03, Si ≤ 1,00, Mn ≤ 2,00, P ≤ 0,035, S ≤ 0,03, Ni: 23,0-25,0, Cr: 18,0-20,0, Mo: 3,0-4,0, Cu: 4,0-5,0. Le proprietà meccaniche minime della lega 904L a temperatura ambiente: lega e stato: 926, resistenza alla trazione (Rm N/mm2): 490, limite di snervamento (RP0,2N/mm2): 216, allungamento A5%: 35

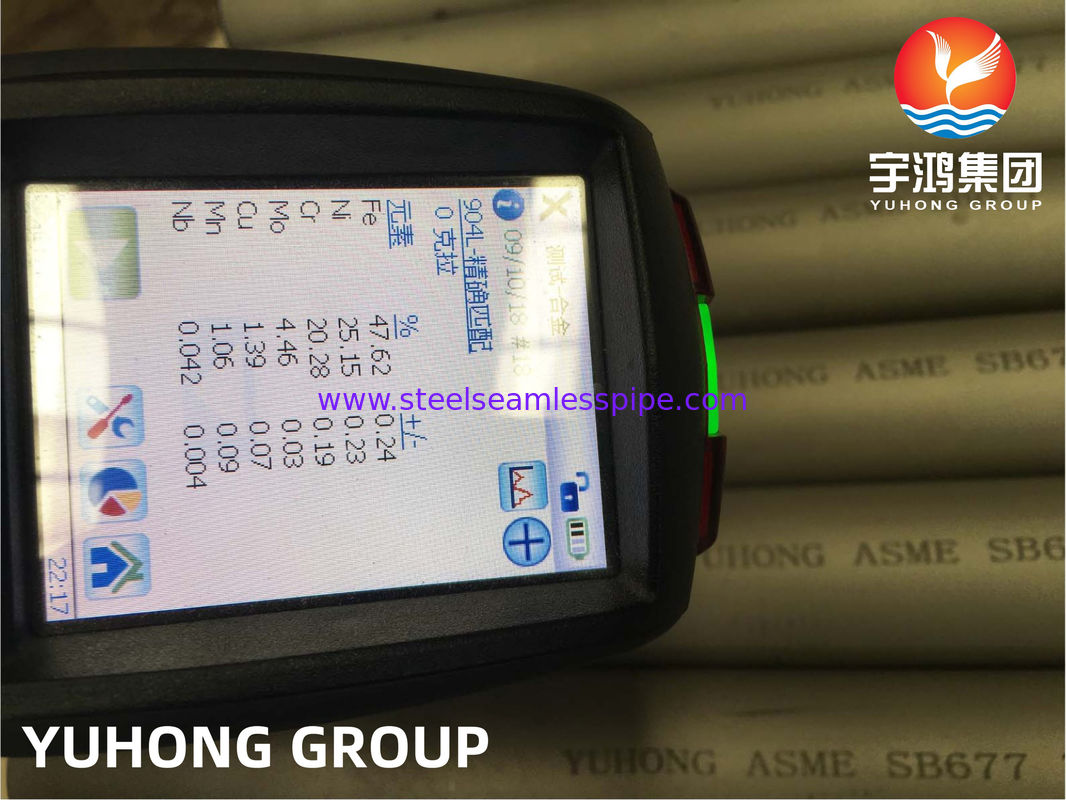

Gamma di composizione del tubo in lega di nichel ASME SB677 TP904L
| Grado |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
Ni |
Cu |
| 904L |
0,020 |
2,00 |
1,00 |
0,045 |
0,035 |
19,0-23,0 |
4,0-5,0 |
23,0-28,0 |
1,0-2,0 |
Alto contenuto di nichel può fornire una struttura austenitica stabile, conferendo alla lega un'eccellente tenacità e resistenza ai mezzi riducenti e alla tensocorrosione; alto contenuto di cromo fornisce un'eccellente resistenza alla corrosione in mezzi ossidanti; molibdeno può migliorare significativamente la resistenza alla vaiolatura da cloruri e alla corrosione interstiziale; rame è l'elemento chiave, che rende 904L un'eccellente resistenza alla corrosione agli acidi riducenti come l'acido solforico.
Proprietà meccaniche del tubo in lega di nichel ASME SB677 TP904L
| Grado |
Resistenza alla trazione (MPa) min |
Limite di snervamento 0,2% Proof (MPa) min |
Allungamento (% in 50 mm) min |
Durezza |
| Rockwell B (HR B) |
Brinell (HB) |
| 904L |
490 |
220 |
35 |
70-90 tipico |
- |
| L'intervallo di valori di durezza Rockwell è solo tipico; altri valori sono limiti specificati. |
Proprietà fisiche tipiche del tubo in lega di nichel ASME SB677 TP904L
| Grado |
Densità
(kg/m3) |
Modulo elastico
(GPa) |
Coefficiente medio di espansione termica (m/m/C) |
Conducibilità termica
(W/m.K) |
Calore specifico 0-100C
(J/kg.K) |
Resistività elettrica
(n.m) |
| 0-100C |
0-315C |
0-538C |
A 20C |
A 500C |
| 904L |
8000 |
200 |
15 |
- |
- |
13 |
- |
500 |
850 |
Applicazione tipica del tubo in lega di nichel ASME SB677 TP904L
-
Petrolchimico e gas naturale: Sistemi di tubazioni di processo per piattaforme petrolifere e del gas offshore (in particolare quelli che gestiscono mezzi contenenti cloruri); scambiatori di calore e tubazioni in sistemi di desolforazione dei fumi; e gestione di ambienti acidi contenenti solfuro di idrogeno e anidride carbonica.
-
Industrie chimiche di processo: Apparecchiature per la produzione, lo stoccaggio e il trasporto di acido solforico (ad esempio, refrigeratori, tubazioni, pompe e valvole); apparecchiature per la produzione di acido fosforico e fertilizzanti fosfatici; e impianti di produzione di acidi organici come l'acido acetico e l'acido formico.
-
Protezione ambientale e trattamento delle acque: Sistemi di tubazioni di raffreddamento ad acqua di mare; trattamento delle acque reflue delle discariche e sistemi di trattamento delle acque reflue ad alto contenuto di cloruri.
-
Industrie cartarie e farmaceutiche: Apparecchiature e tubazioni per la manipolazione di sostanze chimiche corrosive.
