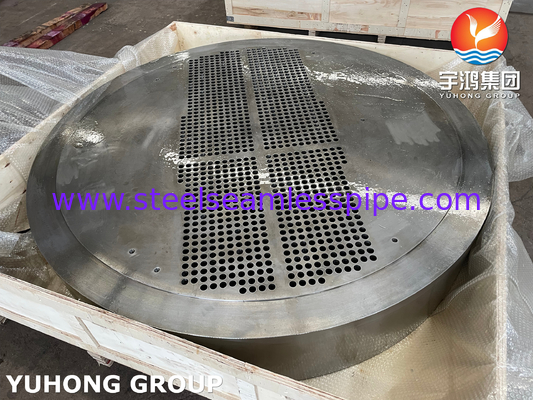

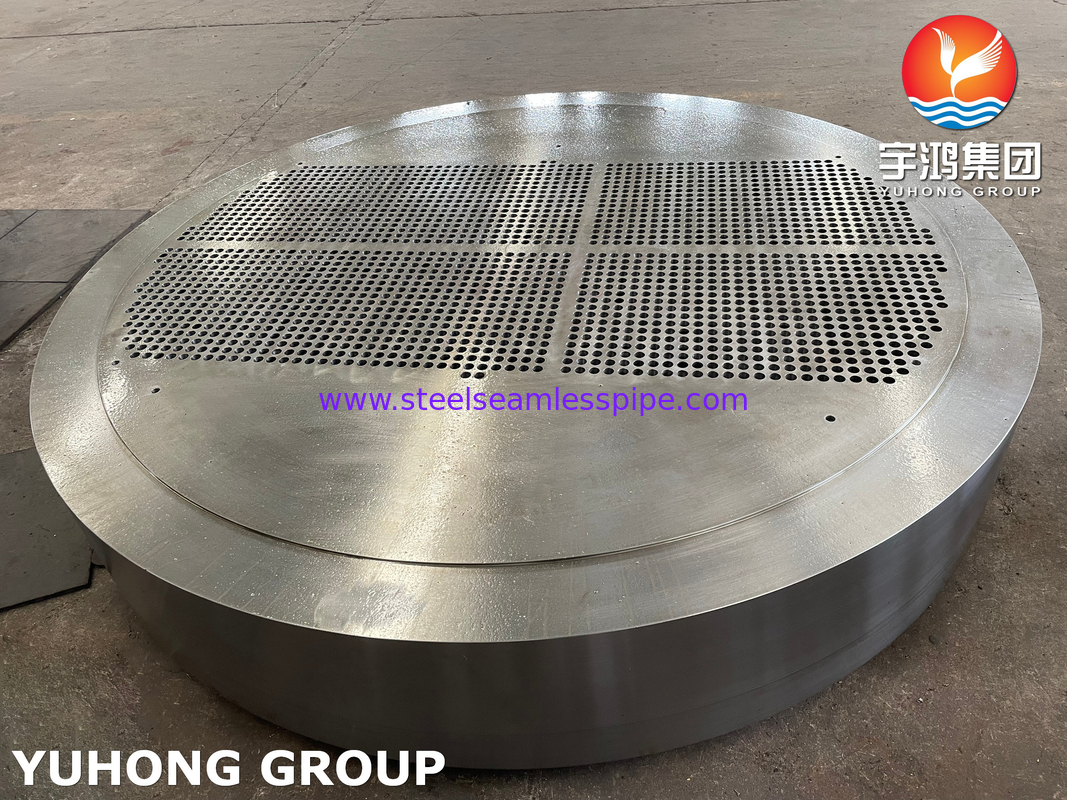

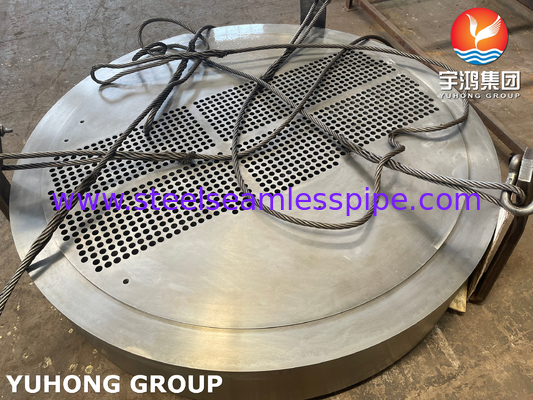

ASME SA516 Gr.70N Fogli di tubi stazionari per caldaie con grande saldabilità
I fogli di tubi sono ampiamente utilizzati in una varietà di applicazioni industriali, tra cui scambiatori di calore a guscio e a tubo, caldaie, recipienti a pressione, turbine a vapore,e grandi impianti centrali di climatizzazione.
Le lamiere ad alta precisione su misura, invece, sono utilizzate principalmente in contenitori chimici per operazioni quali scambiatori di calore a guscio e a tubo, caldaie, recipienti a pressione, condensatori,sistemi centrali di condizionamento dell'ariaQuesti tubi hanno l'importante funzione di fornire supporto alle unità fisse a guscio e a tubo.
A causa della loro composizione metallica, i fogli di tubi hanno una rigidità e una conduzione termica eccezionali.

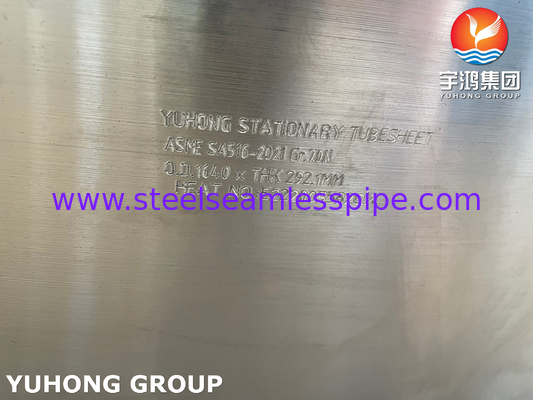

Una lamina stazionaria SA516 Gr.70N è un componente utilizzato negli scambiatori di calore e nei recipienti a pressione.che è un materiale ad alta resistenza comunemente utilizzato nella costruzione di recipienti a pressione a causa della sua eccellente robustezza e saldabilità.
Il foglio del tubo è progettato per tenere i tubi dello scambiatore di calore in posizione e fornire una tenuta tra i tubi e il guscio dello scambiatore di calore.La lamina stazionaria è in genere saldata o avvitata al guscio dello scambiatore di calore e funge da punto fisso per i tubi da fissare a.
SA516 Grado 70 richiesta normale normalizzata se spessore superiore a 40 mm, in caso contrario, gangsteel consegna abituale in stazione di laminatura a caldo o di controllo.70+N o A516gr70N significa che la qualità dell'acciaio deve essere normalizzata in qualsiasi spessore.
SA 516 GR.70 vs. 70N
Le classi SA 516 GR.70 e 70N sono classi di recipienti a pressione che possono essere differenziate in base a determinate caratteristiche.
Il GR.70N è un metallo in condizioni normalizzate.
Il grado 70N normalizzato possiede una duttilità e una robustezza superiori rispetto al materiale A516 70.
Dove si trova la lamina stazionaria nel scambiatore di calore a testa galleggiante?
Il foglio del tubo all'estremità posteriore della conchiglia è di diametro leggermente inferiore a quello della conchiglia, consentendo al fascio di essere tirato attraverso la conchiglia.L'uso di una testa galleggiante consente di consentire l'espansione termica e di rimuovere il fascio del tubo per la pulizia.
Composizione chimica di A516 GR.70
|
C
|
- Sì.
|
M
|
P
|
S
|
Al
|
Cr
|
Cu
|
Ni
|
Mo.
|
Nb
|
Ti
|
V.
|
|
0.18
|
0.4
|
0.95/1.50
|
0.015
|
0.008
|
0.02 (min)
|
0.3
|
0.3
|
0.3
|
0.08
|
0.01
|
0.03
|
0.02
|
Materiale equivalente
| Standard britannico |
Norma europea |
ASTM/ASME |
| BS1501-224-490A/B |
EN10028 P355GH |
A/SA516 - grado 70 |
Requisiti meccanici
| Proprietà meccaniche |
Valore |
| Resistenza alla trazione, MPa (ksi) |
485-620 (70-90) |
| Forza di resa, min MPa (ksi) |
260 (38) |
| Elongamento min, % 200 mm (8 pollici) |
17 |
| Elongamento min, % 50 mm (2 pollici) |
21 |
Applicazioni:
- Caldaie
- Calorificatori
- Colonne.
- Finiti i piatti.
- Filtri.
- Scambiatori di calore
-Pipeline.
- recipienti a pressione
- Fabbricazioni di petrolio
- Flancelle.
- Valvole
- Serbatoi di stoccaggio.
