3-A SS304 riduttore sanitario concentrico

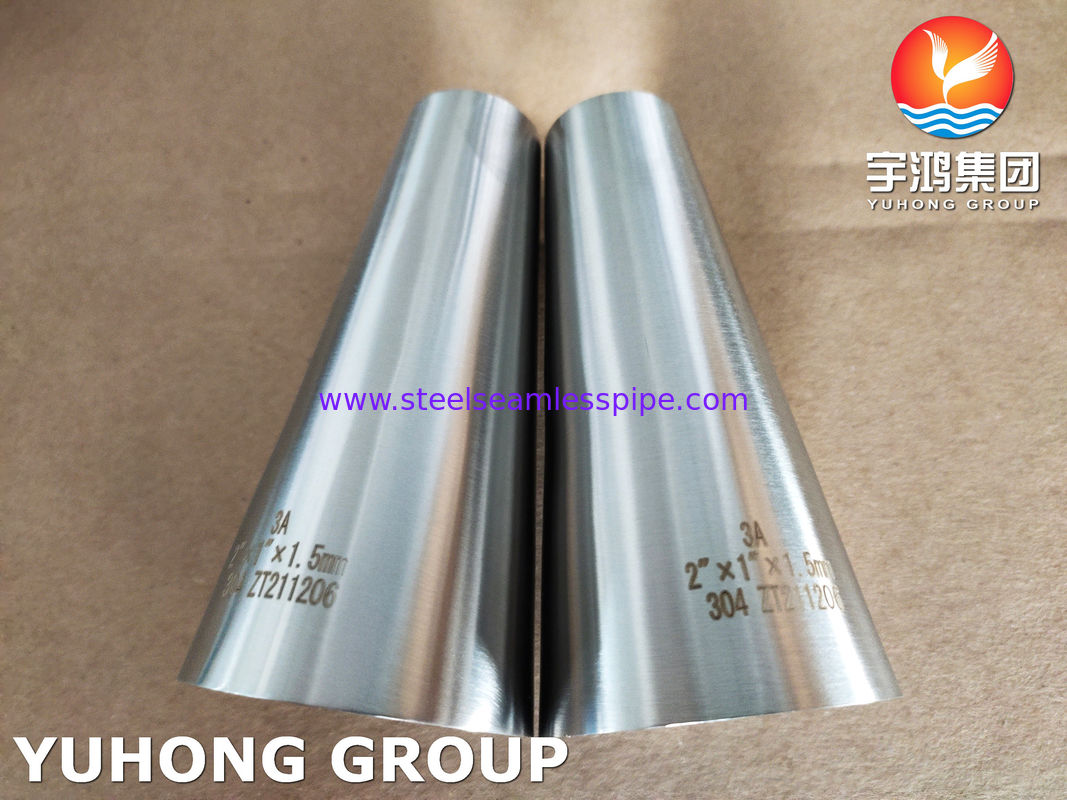

Visualizzazione del prodotto
Trasformazione del flusso igienico per le tubazioni dei processi sanitari
Il riduttore concentrico sanitario SS304 è progettato per fornire una transizione di diametro liscia nei sistemi di tubazioni igienici mantenendo al contempo caratteristiche di flusso e pulizia costanti.Prodotto a partire da tubi in acciaio inossidabile ASTM A270, è dotato di saldatura di precisione, lucidatura controllata e precisione dimensionale adatta per applicazioni sanitarie.Servizio alimentare e farmaceutico.
Disponibile con estremità di saldatura o con estremità di pinza, il riduttore è adatto per la lavorazione alimentare, la produzione di bevande, impianti lattiero-caseari, impianti farmaceutici e sistemi biotecnologici.La lucidatura interna ed esterna può essere personalizzata per soddisfare i requisiti di finitura della superficie del progetto.
Specifiche tecniche
|
Articolo
|
Specificità
|
|
Nome del prodotto
|
SS304 Reduttore sanitario a concentrazione
|
|
Materiale
|
ASTM A270 TP304 / UNS S30400
|
|
Norme
|
3-A, ASTM A270, SMS, DIN, ISO, ASME BPE
|
|
Tipo di prodotto
|
Reduttore concentrico
|
|
Connessione
|
Fine saldatura / fine pinza
|
|
Processo di produzione
|
Formazione di tubi e saldatura automatica TIG
|
|
Finitura superficiale
|
BA, MP o EP
|
|
Roughness superficiale
|
Valore Ra personalizzato
|
|
Intervallo di dimensioni
|
DN10 DN200 (disponibile su misura)
|
|
Ispezione
|
PMI, controllo dimensionale, prova di rugosità superficiale
|
|
Certificazione
|
EN 10204 3.1
|
Specchio lucidato 3AFittingsCaratteristiche del prodotto
- Transizione del flusso igienico
La progettazione concentrica mantiene un flusso uniforme riducendo al minimo le turbolenze durante la riduzione del diametro.
- Finitura superficiale controllata
Il lucidamento meccanico o l'elettropolizia aiuta a migliorare la pulizia e riduce la conservazione del prodotto.
- Costruzione di saldature di alta qualità
La saldatura automatica TIG garantisce una costante integrità della saldatura e una precisione dimensionale.
Progettati per sistemi igienici di processo che richiedono un'efficaciaServizio di pulizia in loco (CIP)- eSterilizzare sul posto (SIP)procedure.
- Compatibilità generale delle norme
Disponibile secondo3-A, ASME BPE, SMS, DIN e ISOdimensioni.
Applicazioni del riduttore concentrico 3-A SS304
-
Sistemi di trasformazione lattiero-casearia
-
Linee di produzione di bevande
-
Produzione farmaceutica
-
Impianti di biotecnologia
-
Apparecchiature per la trasformazione alimentare
-
Trasformazione cosmetica
-
Sistemi idrici purificati
-
Tubi di processo puliti
Norme equivalenti
|
Norme
|
Descrizione
|
|
3-A
|
Norme igieniche per i latticini
|
|
ASME BPE
|
Apparecchiature di bioprocessamento
|
|
SMS
|
Norma svedese per i latticini
|
|
DIN 11850 / DIN 11866
|
Sistema di tubi igienici
|
|
ISO 2037
|
Tubi igienici in acciaio inossidabile
|

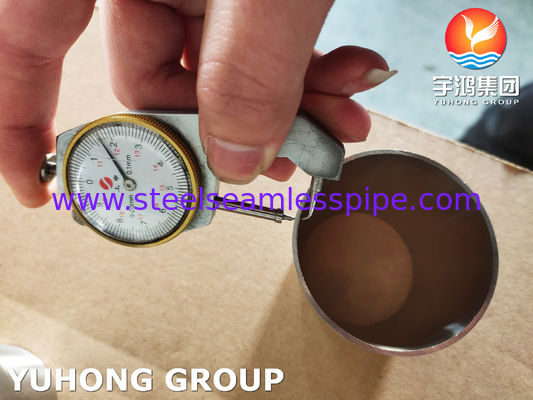

Ispezione e collaudo
-
PMI
-
Misurazione della rugosità superficiale
-
Ispezione visiva della saldatura
-

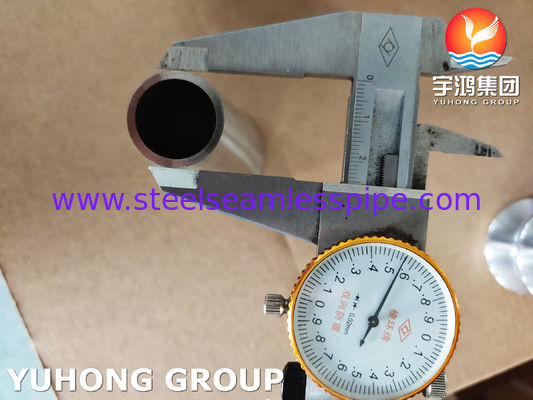

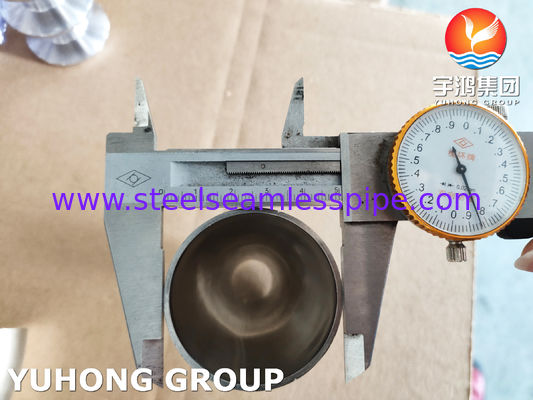

Ispezione dimensionale
-
Misurazione della ferrite (facoltativo)
-
EN 10204 3.1 Certificazione
Attributi personalizzati raccomandati
|
Attributo
|
Valore
|
|
Denominazione del materiale
|
ASTM A270 TP304 / UNS S30400
|
|
Configurazione adeguata
|
Reduttore concentrico
|
|
Classificazione della finitura superficiale
|
BA / MP / EP
|
|
Roughness della superficie interna
|
Valore Ra personalizzato
|
|
Configurazione della connessione
|
Fine saldatura o fine pinza
|
|
Rispetto igienico
|
3-A, ASME BPE, SMS, DIN
|
|
Pulibilità
|
CIP e SIP compatibili
|
|
Compatibilità dei processi
|
Alimentazione, latticini, bevande, farmaci e biotecnologia
|
Domande frequenti
1. A cosa serve un riduttore concentrico sanitario?
Esso consente una transizione agevole tra i diversi diametri dei tubi mantenendo le condizioni igieniche di flusso.
2Quali finiture superficiali sono disponibili?
Brillante ricottato (BA), lucidato meccanicamente (MP) ed elettrolicciato (EP).
3- Si può fornire una lucidatura su misura?
I valori interni ed esterni di Ra possono essere prodotti secondo le specifiche del progetto.
4Quali tipi di connessione sono disponibili?
Le estremità di saldatura e le estremità di pinza sono disponibili a seconda del sistema di tubazioni.
Reduttore concentrico contro riduttore eccentrico
|
Caratteristica
|
Reduttore concentrico
|
Reduttore eccentrico
|
|
Modello di flusso
|
Simmetrico
|
Compensazione
|
|
Installazione
|
Linee verticali
|
Linee orizzontali
|
|
Applicazione tipica
|
Sistemi igienici di processo
|
Aspirazione e drenaggio della pompa
|
Guida per la finitura igienica delle superfici
|
Finisci.
|
Applicazione tipica
|
|
B.A.
|
Tubi igienici generali
|
|
MP
|
Alimenti e bevande
|
|
PE
|
Farmaceutico e biotecnologia
|
