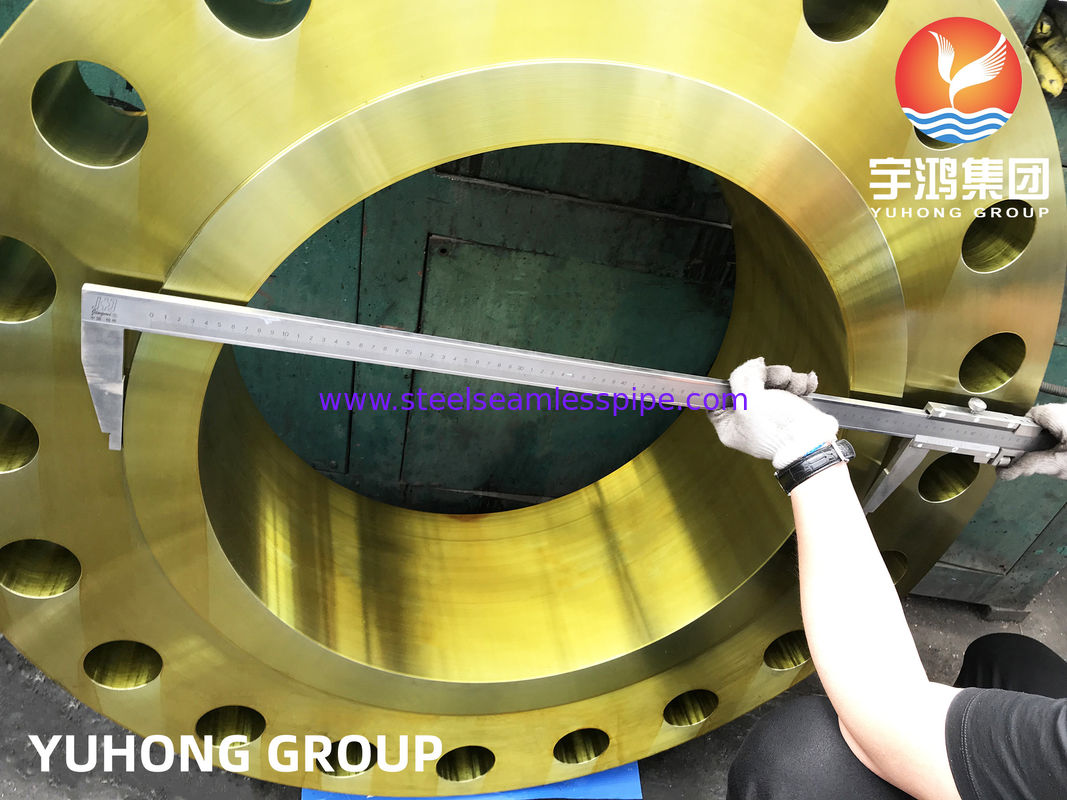

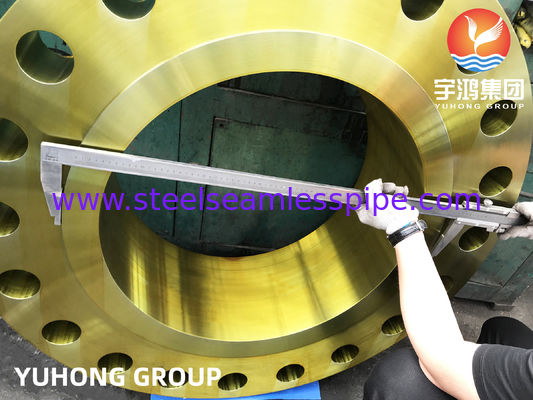

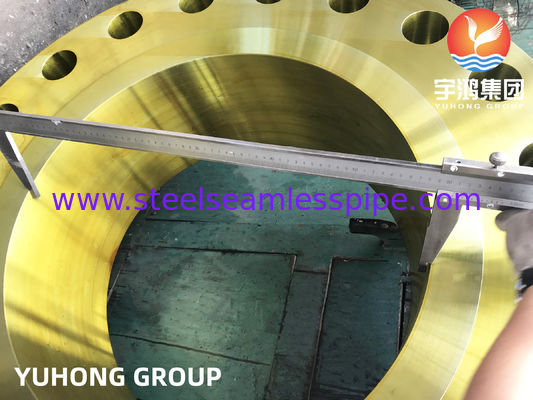

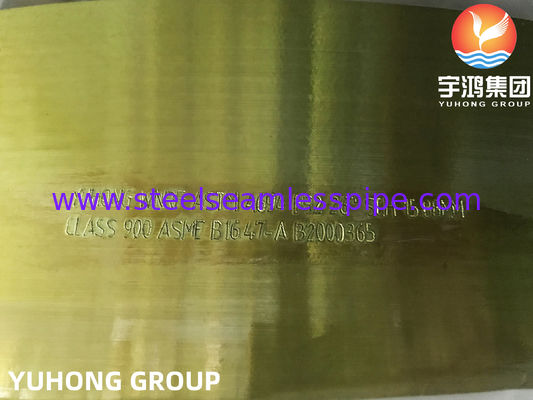

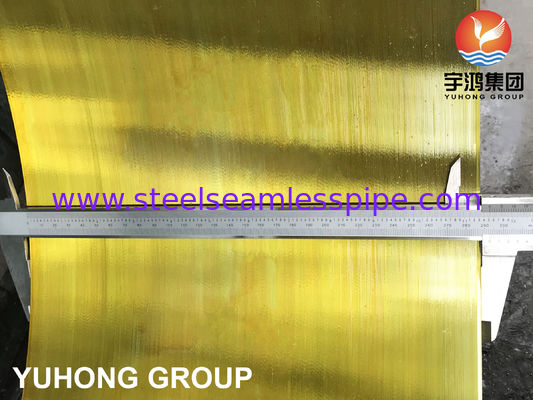

A694 F52 Flangia a collo saldato con protezione antiruggine, forgiati in acciaio al carbonio e legati B16.47, resistenti al solfuro di idrogeno

Dettagli:

Luogo di origine:	La Cina
Marca:	YUHONG
Certificazione:	NACE MR0175/ISO 15156, ISO 9001, PED, AD2000
Numero di modello:	ASTM, JIS, BACCANO, EN

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 PC
Prezzo:	Negoziabile
Imballaggi particolari:	pacco Piega-di legno del caso di /Iron di caso con il cappuccio di plastica
Tempi di consegna:	Dipende dalla quantità
Termini di pagamento:	L/C, T/T A VISTA
Capacità di alimentazione:	10000 pezzi al mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (327)

Tubo senza saldatura di acciaio inossidabile (322)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (36)

Tubo ad ago (152)

Tubo di pinna (698)

scambiatori di calore (24)

tubo dello scambiatore di calore (456)

Fusoli di tubi per scambiatori di calore (46)

Piastra tubiera dello scambiatore di calore (124)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (10)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (130)

Tubo della lega di nichel (271)

Metropolitana della lega di nichel (96)

Metropolitana della lega di rame (247)

Metropolitana dell'acciaio legato (208)

Metropolitana di titanio (20)

tubo temprato luminoso (173)

Metropolitana di caldaia (151)

montaggio d'acciaio (855)

Flangia d'acciaio (655)

Altri (404)

Parti di rivestimento (8)

Descrizione di prodotto dettagliata

Nome:	A694 F52 Flangia con collo saldato	Materiale:	Acciaio al carbonio, acciaio bassolegato, acciaio legato
Produzione:	Lavorazioni di forgiatura, trattamenti termici, lavorazioni meccaniche	Tipo di viso:	RF/RTJ/FF
Valutazione della pressione:	#150 - #2500	Taglia standard:	B16.5, B16.47, API 6A, API 5L, NACE MR0175/ISO 15156
trattamento anti ruggine:	Olio antiruggine, annerente, zincante/cromato	Applicazione:	Industrie petrolifere, del gas e dell'energia, condotte di trasmissione ad alta pressione, piatt
Evidenziare:	Flangia forgiata , Flangia di acciaio inossidabile

Flangia a collo saldato A694 F52 con protezione antiruggine, acciaio al carbonio e legato B16.47 Forgiati, resistenti al solfuro di idrogeno

Name: A694 F52 Flangia a collo saldato con protezione antiruggine, forgiati in acciaio al carbonio e legati B16.47, resistenti al solfuro di idrogeno
Brand: Yuhong Group Co.,Ltd
SKU: ASTM, JIS, BACCANO, EN
Price: 150000 USD
Availability: InStock

Cos'è una flangia a collo saldato A694 F52

La flangia a collo saldato ASTM A694 Grado F52 è una flangia in acciaio forgiato ad alta resistenza realizzata secondo la specifica A694 e progettata per essere saldata a testa a tubo utilizzando un mozzo lungo e affusolato. Il Grado F52 indica una resistenza allo snervamento minima di circa 52 ksi, rendendola adatta per applicazioni ad alta pressione e alta temperatura nell'industria petrolifera e del gas, nelle raffinerie e nelle condotte. Tipicamente prodotte secondo le dimensioni delle flange ASME/ANSI (B16.5/B16.47), queste flange vengono scelte quando sono richieste maggiore resistenza e migliore resistenza alla fatica; ordinare specificando dimensioni, classe di pressione, tipo di faccia e trattamento termico/test richiesti.

Il Grado F52 presenta le seguenti caratteristiche:

Questa lega è composta dal 25% di cromo, dal 4% di molibdeno e dal 7% di nichel. Ha una forte resistenza e resistenza alla corrosione, utilizzata principalmente per l'industria chimica, petrolchimica e per attrezzature subacquee. Ha una forte resistenza alla corrosione da cloruri, un'elevata conducibilità termica e un basso coefficiente di dilatazione termica. Ha un'elevata resistenza alla corrosione per vaiolatura, corrosione interstiziale e corrosione generale grazie al suo elevato contenuto di cromo, molibdeno e azoto.

Definizione delle flange ASTM A694 F52

Le flange ASTM A694 F52 sono un metodo per collegare tubi, valvole, pompe e altre attrezzature per formare un sistema di tubazioni. Forniscono inoltre un facile accesso per la pulizia, l'ispezione o la modifica. Le flange sono solitamente saldate o avvitate. I giunti flangiati sono realizzati imbullonando due flange insieme con una guarnizione tra di esse per fornire una tenuta.
ASTM A694 F52 Flange (Specifiche standard per forgiati in acciaio al carbonio e legato per flange per tubi, raccordi, valvole e parti per servizio di trasmissione ad alta pressione)
ASTM A694 F52 Flange Specifiche standard per forgiati in acciaio al carbonio e legato per flange per tubi, raccordi, valvole e parti per servizio di trasmissione ad alta pressione. Sono coperti diversi gradi di materiale, basati sui requisiti minimi di resistenza allo snervamento. I materiali aderiscono anche ai requisiti di test e alle proprietà di trazione.

Standard ASME:

ASME B 16.5 Flange per tubi in acciaio e raccordi flangiati
ASME B 16.9 Raccordi saldati a testa per tubi in acciaio
ASME B 16.10 Dimensioni faccia a faccia e estremità a estremità di valvole ferrose
ASME B 16.11 Raccordi in acciaio forgiato, saldatura a tasca e filettati
ASME B 16.28 Curve a raggio corto saldate a testa in acciaio lavorato
ASME B 16.47 Flange in acciaio di grande diametro

Standard MSS:

MSS SP-44 Standard per flange per condotte in acciaio
MSS SP-75 Specifiche per raccordi saldati ad alta resistenza
MSS SP-95 Nipples e tappi di fondo
MSS SP-97 Raccordi di derivazione integrali rinforzati forgiati

Proprietà meccaniche delle flange ASTM A694

ASTM A694 ha diversi gradi da F42 a F70, e ogni grado è specificato in base alla resistenza allo snervamento minima come nella tabella 1.

Grado	Resistenza allo snervamento (offset 0,2%), min, ksi [MPa]	Resistenza alla trazione, min, ksi [MPa]	Allungamento in 2 pollici o 50 mm, min %
F42	42 [290]	60 [415]	20
F46	46 [315]	60 [415]	20
F48	48 [330]	62 [420]	20
F50	50 [345]	64 [440]	20
F52	52 [360]	66 [455]	20
F56	56 [385]	68 [470]	20
F60	60 [415]	75 [515]	20
F65	65 [450]	77 [530]	20
F70	70 [485]	82 [565]	18

Gamma delle flange ASTM A694 F52

Specifiche delle flange ASTM A694 F52	ASTM A694 / ASME SA694
Processo di produzione delle flange ASTM A694 F52	Forgiatura a caldo / Laminazione / Lavorazione meccanica
Altri gradi delle flange ASTM A694 F52	ASTM A694 F42 / ASTM A694 F46 / ASTM A694 F52 / ASTM A694 F56 / ASTM A694 F60 / ASTM A694 F65 / ASTM A694 F70 / ASME SA694 F42 / ASME SA694 F46 / ASME SA694 F52 / ASME SA694 F56 / ASME SA694 F60 / ASME SA694 F65 / ASME SA694 F70
Diametro esterno delle flange ASTM A694 F52	1/2" NB A 64" NB
Classe di pressione delle flange ASTM A694 F52	Classe 150#, Classe 300#, Classe 400#, Classe 600#, Classe 900#, Classe 1500#, Classe 2500# o come da requisiti personalizzati PN 6, PN 10, PN 16, PN 25 e PN 40 ecc.
Programma delle flange ASTM A694 F52	Sch 10s A Sch XXS o come da requisiti personalizzati
Faccia delle flange ASTM A694 F52	Faccia piana (FF), Faccia rialzata (RF), Giunto anulare (RTJ)
Dimensioni delle flange ASTM A694 F52	ASME B16.5, ASME B16.47 SERIE A, ASME B16.47 SERIE B, ASME B16.36, BS10, EN1092-1:2013, MSS SP44, ASA, API-605, ISO 7005, ISO 15590-3, DIN 2631--2638, DIN 2573-2576, DIN 2527, DIn 2641-2642, DIN 2565-2566, DIN2502, AWWA, AS2129 TABELLA C, D, E, F, J ecc..
Tipi di flange ASTM A694 F52	Flangia a collo saldato, Flangia a scorrimento, Flangia a saldatura a tasca, Flangia a giunto sovrapposto, Flangia filettata, Flangia cieca, Flange a orifizio, Flangia piana, Flange a collo saldato lungo, Weldoflange, Nipoflange, Flangia espansore, Flangia riduttrice, Flangia WNRF, Flangia SORF, Flangia SWRF, Flangia personalizzata secondo disegno ecc.
Altri test sulle flange ASTM A694 F52	NACE MR0175, Test ultrasonico, Test d'impatto Charpy, Macro, Dimensione del grano, Durezza, HIC, SSC, Servizio acido, A per ricotto, N per normalizzato, NT per normalizzato e temperato, o QT per temprato e rinvenuto, Equivalente di carbonio ecc.
Servizi a valore aggiunto per le flange ASTM A694 F52	Laminazione, Foratura, Punzonatura, Lavorazione CNC, Sabbiatura, Granigliatura, Trattamento termico, Vernice antiruggine, Vernice nera per olio, Trasparente giallo, Zincato, Galvanizzato a freddo e a caldo
Imballaggio delle flange ASTM A694 F52	Sfuso / Cassetta / Pallet di legno / Scatola di legno / Involucri di plastica
Paese di origine	Prodotto in Cina
Certificato di prova materiale per flange ASTM A694 F52	Certificato di prova del produttore secondo EN10204 3.1, 3.2 / Certificato di prova di laboratorio da laboratorio approvato NABL / Sotto agenzia di ispezione di terze parti come SGS, TUV, DNV, LLOYDS, ABS, Bureau of Indian Standards BIS approvato ecc.

Composizione chimica delle flange ASTM A694 F52

Composizione chimica di ASTM A694, Analisi termica, %
Carbonio [C]	≤0.30
Manganese [Mn]	≤1.60
Fosforo [P]	≤0.025
Zolfo [S]	≤0.025
Silicio [Si]	0.15-0.35

Applicazione di Flange a collo saldato A694 F52

Apparecchiature per l'industria petrolifera e del gas naturale
Piattaforme offshore, scambiatori di calore, attrezzature subacquee, attrezzature antincendio
Industria chimica, industria dei recipienti e delle condotte
Impianti di desalinizzazione, impianti RO ad alta pressione e condotte sottomarine
Componenti meccanici (componenti ad alta resistenza e resistenza alla corrosione)

A694 F52 Flangia a collo saldato con protezione antiruggine, forgiati in acciaio al carbonio e legati B16.47, resistenti al solfuro di idrogeno 0
