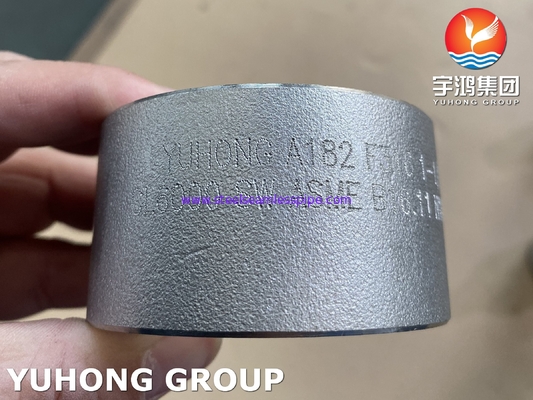

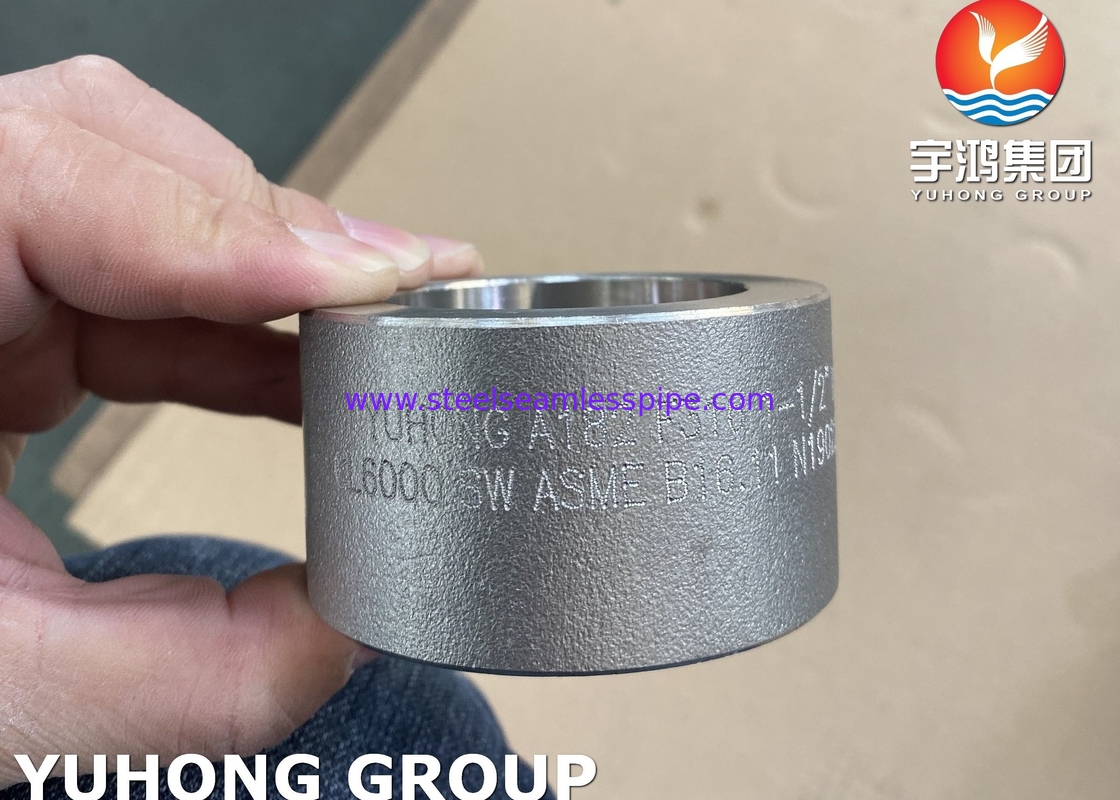

Classe 6000 dell'accoppiamento ASME B16.11 della saldatura dell'incavo di ASTM A182 F316 (interruttore)
I montaggi di coppia dell'interruttore di ASTM A182 F316 sono utilizzati tipicamente in molte industrie compresi la trasformazione dei prodotti alimentari, marinaio, petrolio & gas e sistemi a acqua di raffreddamento. Poiché sono forgiati nelle valutazioni ad alta pressione delle classi 3000 & 6000.
Gli accessori per tubi di acciaio inossidabile sono ideali per le applicazioni che comprendono i prodotti chimici o i liquidi che possono essere corrosivi. Con corrosione combattente, gli accessori per tubi di acciaio inossidabile inoltre impediranno la contaminazione che la rende utile a molti professionisti ed a coloro che cerca la durevolezza e la longevità.
Dimensioni dei montaggi dell'interruttore di acciaio inossidabile
Norma: ASME/ANSI B16.11, BS3799, ISO 4144, EN 10241 DELL'EN
Dimensione: 1/8 di ″, 1/4 di ″, 3/8 di ″, ″ di 1/2, 3/4 di ″, 1 ″, 1 1/4 di ″, 1 ″ di 1/2, 2 ″, ″ di 2 1/2, 3 ″, 4 ″
Valutazioni di pressione: 2000LB, 3000 LIBBRE, 6000 LIBBRE
Superficie: Marinatura, trattamento termico della soluzione ed olio antiruggine.
Tipi di coppia del tubo d'acciaio
Modelli i tipi
Accoppiamento diritto e ridurre coppia.
Tipi di collegamento
L'incavo ha saldato la coppia e l'accoppiamento (avvitato) infilato.
Tipi di forma
Accoppiamento completo e mezzo accoppiamento
Significato di ASTM A182 F316
ASTM A182 F316 è grado materiale per le flange forgiate ed i montaggi di acciaio inossidabile e fornito nello stato temprato soluzione.
Trattamento termico
La temperatura del pezzo fucinato non è di meno che la temperatura minima 1040℃ della soluzione e rapidamente estiguuto in 260℃. Il trattamento termico dei pezzi fucinati può essere realizzato prima di lavorare.
Proprietà chimiche
| C |
Mn |
Si |
P |
S |
Cr |
Mo |
Ni |
| 0,035 |
2 |
0,75 |
0,045 |
0,03 |
16-18 |
2-3 |
10-14 |
Proprietà meccaniche
| Resistenza alla trazione |
Carico di snervamento |
Allungamento |
Riduzione |
| 515 (Mpa) |
205 (Mpa) |
30 (%) |
50 (%) |
Resistenza della corrosione
ASTM 182 F316 ha resistenza della corrosione eccellente una volta esposto ad una gamma di ambienti corrosivi. Tuttavia non è resistente riscaldare l'acqua di mare. Quello può causare la puntinatura e la corrosione interstiziale. Inoltre soffrirà da corrosione di sforzo che si fende sopra 60℃.
Peso di coppia delle classi 3000 & 6000
| Dimensione nominale |
Weight/kg |
| DN |
NPS |
3000 |
6000 |
| 6 |
1/8 |
0,06 |
0,09 |
| 8 |
1/4 |
0,08 |
0,13 |
| 10 |
3/8 |
0,11 |
0,24 |
| 15 |
1/2 |
0,22 |
0,4 |
| 20 |
3/4 |
0,3 |
0,52 |
| 25 |
1 |
0,55 |
1,06 |
| 32 |
1 1/4 |
0,86 |
1,32 |
| 40 |
1 1/2 |
1,26 |
2,2 |
| 50 |
2 |
1,65 |
3,37 |
| 65 |
2 1/2 |
3 |
4,81 |
| 80 |
3 |
4,25 |
7,25 |
| 100 |
4 |
7,8 |
12 |
| Diametro nominale |
Cappuccio di coppia |
Capo dell'Mezzo accoppiamento |
| Capo a capo |
Capo a capo |
| DN |
NPS |
E-F |
E/2 |
| 6-8 |
1/8-1/4 |
±0.7 |
±0.4 |
| 10-20 |
3/8-3/4 |
±1.5 |
±0.8 |
| 25-50 |
1-2 |
±2 |
±1 |
| 65-100 |
2 1/2-4 |
±2.5 |
±1.3 |
