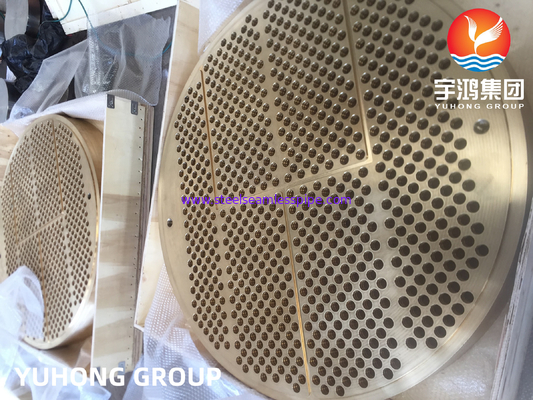

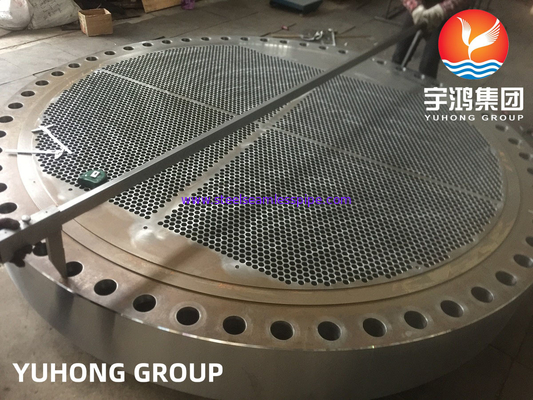

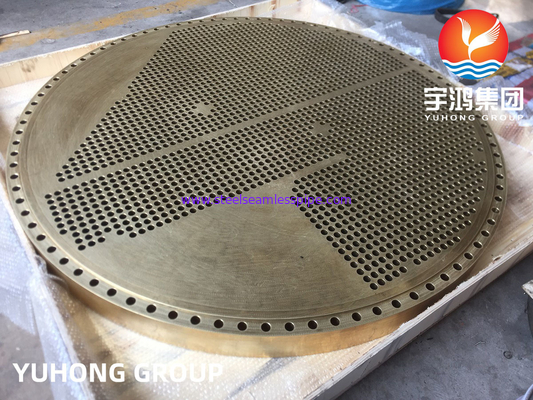

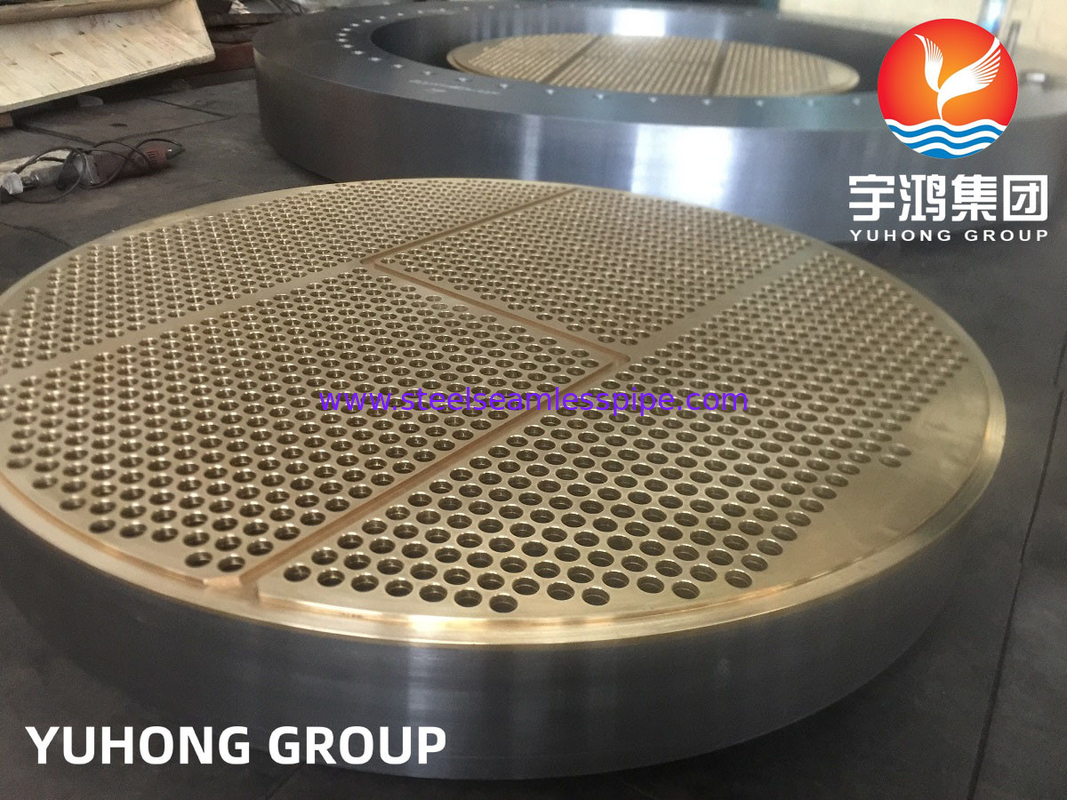

ASTM B171 C46400 Piastra di tubo in lega di ottone scambiatore di calore Piastra di tubo per recipiente a pressione

Tubi in lega di rame ASTM B171 UNS C46400 forgiati per applicazioni in recipienti a pressione e Scambiatori di calore

ASTM B171/B171M è la specifica per piastre e lamiere in lega di rame per recipienti a pressione, condensatori e scambiatori di calore. Qui la piastra tubiera, nota anche come piastra tubiera, è uno dei componenti principali degli scambiatori di calore a fascio tubiero. I fori vengono praticati nella piastra tubiera per ospitare una serie di tubi all'interno di un recipiente a pressione tubolare chiuso. È ampiamente utilizzata nei prodotti per scambiatori di calore nei settori della cantieristica navale, dell'energia nucleare, della petrolchimica e dell'industria militare.

Caratteristiche principali:

• Resistenza alla corrosione: Ottima resistenza all'acqua di mare e a diversi altri ambienti corrosivi.
• Conducibilità termica: La buona conducibilità termica la rende ideale per gli scambiatori di calore.
• Lavorabilità: Può essere facilmente saldata e formata in varie forme.
• Resistenza: Resistenza meccanica ragionevole che mantiene le prestazioni in applicazioni ad alta pressione.

Altri materiali

Piastre tubiere non dovrebbero essere più nobili dei tubi, poiché ciò può causare un'influenza galvanica sulla velocità di corrosione delle estremità dei tubi. Pertanto, le piastre tubiere in Cu-Ni 90-10 possono essere utilizzate con tubi in Cu-Ni 90-10. Inoltre, l'ottone navale, il metallo Muntz e i bronzi di alluminio sono leggermente anodici rispetto ai tubi in Cu-Ni 90-10 e sono quindi compatibili. I tubi 70-30 dovrebbero avere piastre tubiere 90-10 o 70-30. Per le piastre tubiere placcate, sono preferite le giunzioni tubi-piastra tubiera saldate.

Esistono molti diversi progetti di giunti di saldatura tubo/piastra tubiera (T/TS) utilizzati nel settore e ognuno ha i suoi particolari vantaggi e svantaggi. I giunti più comuni sono il tubo a filo, il tubo incassato, la piastra tubiera trepanata, l'anello aggiunto e la saldatura a filetto sul lato frontale quando la saldatura viene eseguita sulla faccia della piastra tubiera.

Applicazioni

La piastra tubiera è ampiamente utilizzata in scambiatori di calore tubolari, caldaie, recipienti a pressione, turbine a vapore, grandi condizionatori d'aria centrali, condensatori, evaporatori e altri prodotti. Il materiale metallico lo rende non solo rigido, ma ha anche grandi prestazioni di conduzione del calore. La precisione della lavorazione della piastra tubiera, in particolare la tolleranza della spaziatura e del diametro dei fori, la perpendicolarità e la finitura influenzano notevolmente l'assemblaggio e le prestazioni delle apparecchiature sopra elencate.
