ASME SA213 TP444 Tubo per scambiatori di calore in acciaio inossidabile
Introduzione

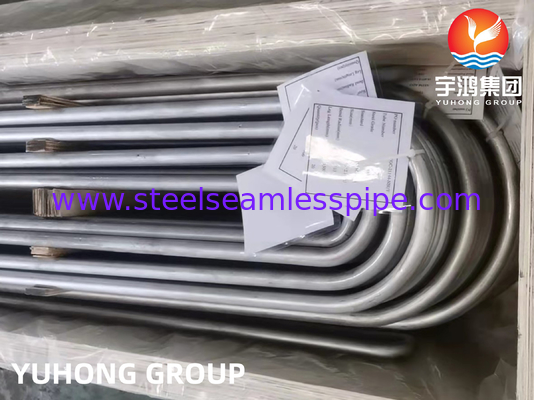

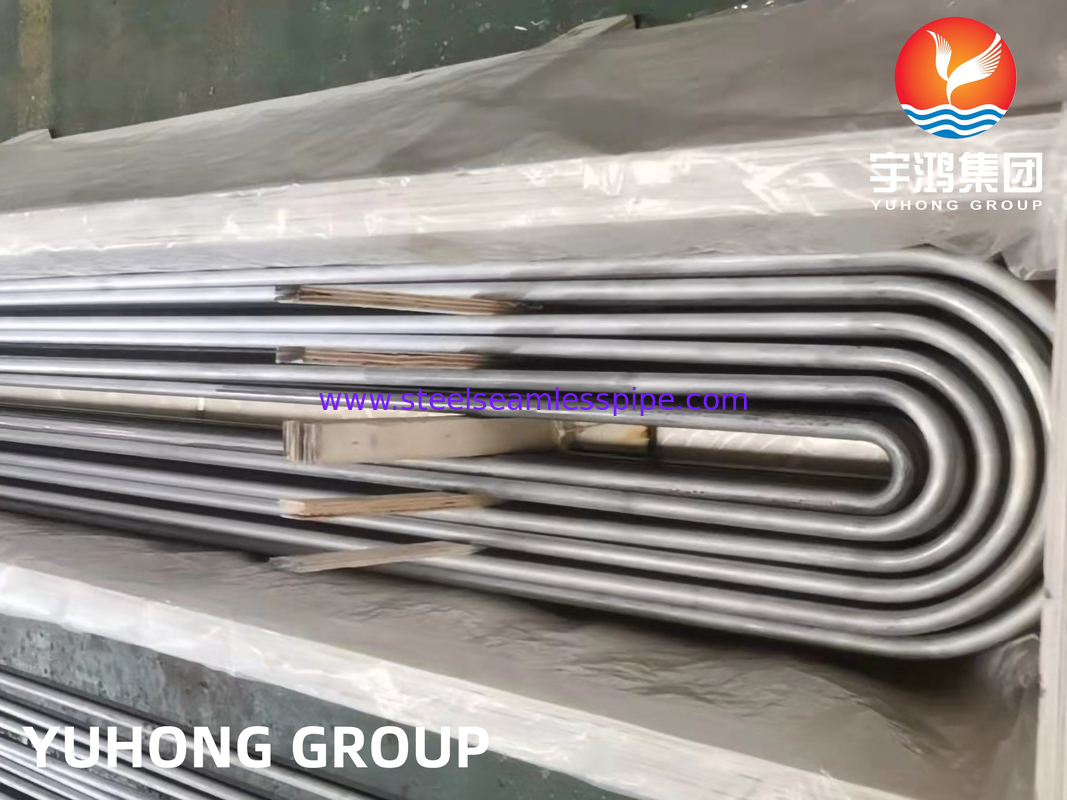

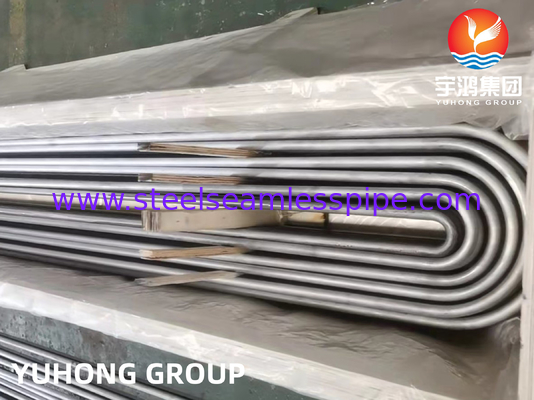

L'ASME SA213 TP444 è un tubo in acciaio inossidabile ferritico progettato per ambienti ad alta temperatura e corrosivi, comunemente utilizzato in scambiatori di calore, caldaie e surriscaldatori.Il design a curva in U consente l'espansione termica e un efficiente trasferimento di calore negli scambiatori di calore a guscio e tubo.
Specificità del materiale
Standard: ASME SA213 (Bottiglie di acciaio in lega ferritica e austenitica senza saldatura, super riscaldatori e tubi per scambiatori di calore)
Grado: TP444 (acciaio inossidabile ferritico con migliore resistenza alla corrosione)
Designazione UNS: S44400
Composizione chimica
|
Elemento
|
Composizione (%)
|
|
Cromo (Cr)
|
17.5 - 19.5
|
|
Molibdeno (Mo)
|
1.75 - 2.50
|
|
Nilo (Ni)
|
≤ 100
|
|
Manganese (Mn)
|
≤ 100
|
|
Silicio (Si)
|
≤ 100
|
|
Carbonio (C)
|
≤ 0.025
|
|
Acido nitrico (N)
|
≤ 0.035
|
|
Titanio (Ti) / Niobio (Nb)
|
Stabilizzato (per una migliore resistenza alla corrosione)
|
Proprietà meccaniche
|
Immobili
|
Valore
|
|
Resistenza alla trazione
|
≥ 415 MPa (60 ksi)
|
|
Forza di resa
|
≥ 275 MPa (40 ksi)
|
|
L'allungamento
|
≥ 20%
|
|
Durezza (Rockwell B)
|
≤ 90 HRB
|
Caratteristiche chiave e vantaggi
Eccellente resistenza alla corrosione
Performance ad alta temperatura Perfetto per scambiatori di calore che operano a temperature elevate.
Struttura ferritica Magnetico, con buona resistenza all'ossidazione e alla scalabilità.
Stabilizzato con Ti/Nb Previene la sensibilizzazione e la corrosione intergranulare.
U-Bend Design Permette l'espansione termica, riduce lo stress e migliora l'efficienza del trasferimento di calore.
Applicazioni
Sistemi di accensione
Condensatori ed evaporatori
Caldaie e supercaldaie per centrali elettriche
Attrezzature per la lavorazione chimica
Rafinerie di petrolio e gas
Fabbricazione e collaudo
Fabbricazione senza cuciture (stratto a freddo o rifinito a caldo)
Formazione a curva in U (curvatura a freddo con raggio preciso)
Prova non distruttiva (NDT) (currente di vortice, idrostatica, ultrasonica)
Trattamento termico (Annealed per ottimale resistenza alla corrosione)
Confronto con altri gradi
|
Grado
|
Tipo
|
Principale differenza
|
|
TP304/TP316
|
Austenitici
|
Maggiore contenuto di Ni, migliore resistenza
|
|
TP430
|
Ferritico
|
Mo inferiore, minore resistenza alla corrosione
|
|
TP444
|
Ferritico
|
Maggiore Mo & stabilizzazione, migliore resistenza ai cloruri
|
Conclusioni
Il tubo a piega U ASME SA213 TP444 è ideale per applicazioni corrosive e scambiatori di calore ad alta temperatura, offrendo una resistenza al cloruro superiore rispetto ai gradi ferritici standard.Il suo design a curva in U migliora le prestazioni termiche riducendo al minimo lo stress meccanico.
