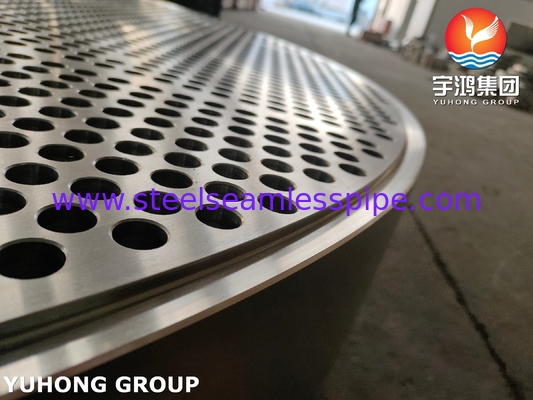

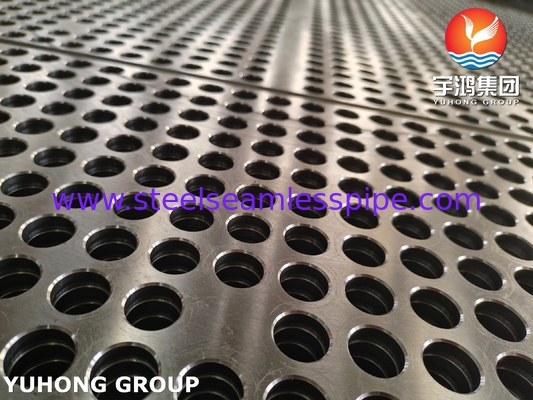

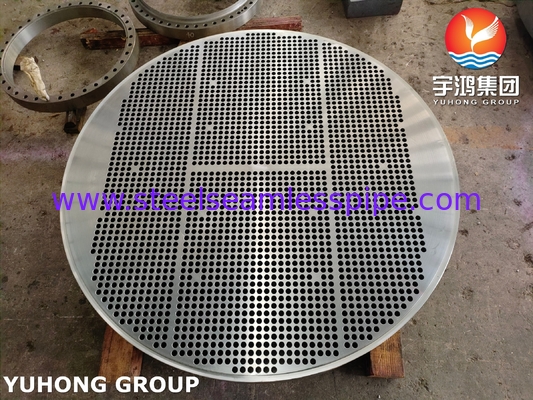

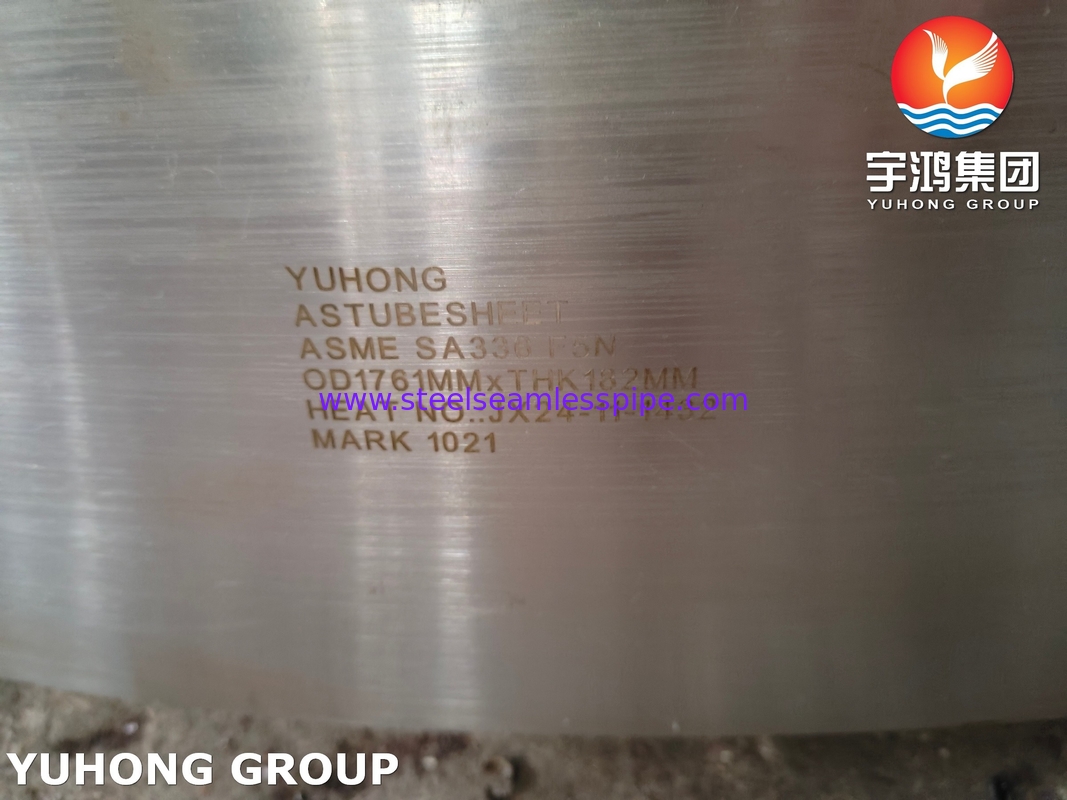

ASME SA336 F5N Fogli di tubi per scambiatori di calore
Che cos'è SA336 F5N Tube Sheet per scambiatori di calore?
Un tubo per scambiatori di calore è un componente critico degli scambiatori di calore a guscio e tubo,che agisce come struttura di supporto che tiene i tubi in posizione e garantisce una corretta separazione del fluido tra il lato della conchiglia e il lato del tubo.
Specificità:
Regolamentato da ASME/ASTM SA-336, uno standard per accessori e componenti in acciaio forgiato progettati per servizi ad alta temperatura e alta pressione.
Il grado F5N è un acciaio in lega al 5% di cromo e 0,5% di molibdeno (Cr-Mo) con trattamento termico normalizzato (il suffisso "N").
Composizione e proprietà chiave:
Composizione chimica:
Cr: 4,0·6,0%, Mo: 0,45·0,65%, C: ≤ 0,15% (maggiore saldabilità rispetto alla F5 standard).
Proprietà meccaniche:
Resistenza alla trazione: ≥ 485 MPa (70 ksi)
Forza di potenza: ≥ 275 MPa (40 ksi)
Alta resistenza al sollevamento a temperature fino a 600°C.
Miglioramento della resistenza a causa del trattamento termico normalizzato.
Perché la SA-336 F5N per le foglie?
Performance ad alta temperatura:
Conserva la resistenza e resiste alla deformazione sotto stress termico prolungato (ideale per gli scambiatori di calore nelle raffinerie, nelle centrali elettriche e nella lavorazione chimica).
Resistenza alla corrosione e all'ossidazione:
Il contenuto di cromo fornisce resistenza all'ossidazione e alla sulfidazione (comune negli ambienti di gas acidi o di petrolio greggio).
Adatto per il servizio di idrogeno (resiste alla fragilità dell'idrogeno).
Saldabilità e fabbricazione:
Un contenuto di carbonio inferiore rispetto alla F5 standard riduce i requisiti di trattamento termico pre/post-saldura.
Compatibile con rivestimenti (ad esempio, rivestimento in acciaio inossidabile) per supporti aggressivi.
Applicazione negli scambiatori di calore
Ruolo del foglio:
Funziona come ancoraggio strutturale per i tubi, mantenendo l'allineamento e sigillando i fluidi del guscio / lato del tubo.
Deve sopportare l'espansione termica differenziale, i carichi di pressione e le sollecitazioni cicliche.
Casi d'uso tipici:
Scambiatori di calore di raffinazione: manipolazione di idrocarburi, H2S o vapore ad alta pressione.
Centrali elettriche: scaldabagni, condensatori o caldaie.
Impianti di idrogeno o di ammoniaca: servizio ad alta pressione e ad alta temperatura.
Conformità della progettazione e della produzione
Norme ASME:
ASME BPVC Sezione VIII: disciplina la progettazione, la selezione dei materiali e la fabbricazione di recipienti a pressione / fogli di tubi.
Sezione II (Materiali): specifica i requisiti chimici/meccanici SA-336 F5N.
Sezione IX: Procedure di saldatura (es. SMAW, GTAW) per acciai Cr-Mo.
Passi di fabbricazione:
Forgiazione: SA-336 F5N è forgiato per ottenere una struttura di grano superiore.
Perforazione: perforazione di precisione di fori di tubi (norme TEMA per la discesa/tolleranza).
Trattamento termico: normalizzato (riscaldato a 900°C+ e raffreddato ad aria) per raffinare la microstruttura.
Test e ispezione:
NDT: prova ad ultrasuoni (UT) o radiografia (RT) per i difetti.
Prova idrostatica: convalida l'integrità della pressione.
Test di durezza: garantisce la conformità dopo la saldatura.
Confronto con materiali simili
| Materiale |
Applicazione |
Vantaggi rispetto al SA-336 F5N |
Limitazioni |
| SA-387 Gr.5 Cl.2 |
Materiale di piastra per conchiglie/teste |
Contenuto simile di Cr-Mo, più economico per i componenti piatti |
Minore resistenza rispetto alla F5N forgiata |
| SA-182 F5N |
Flanze/alloggiamenti forgiati |
Stessa qualità normalizzata, compatibile con fogli di tubi |
Non utilizzati per fogli di tubi di grande diametro |
| Acciaio al carbonio (SA-516) |
Intercambiatori a bassa temperatura |
Costo inferiore |
Poca resistenza ad alte temperature e resistenza alla corrosione |
Considerazioni fondamentali per le schede di tubi SA-336 F5N
Sfide di saldatura: richiede elettrodi a basso contenuto di idrogeno (ad esempio, E8018-B2) e PWHT rigoroso (trattamento termico post-saldatura).
Gestione dello stress termico: occorre affrontare l'espansione differenziale tra i tubi (ad esempio in acciaio inossidabile) e il foglio F5N.
Protezione dalla corrosione: può essere necessario un rivestimento o un rivestimento per i fluidi altamente corrosivi (ad esempio i cloruri).
Conclusioni
Il foglio di tubo ASME SA-336 F5N è una scelta robusta per applicazioni di scambiatori di calore esigenti, offrendo un equilibrio di resistenza ad alte temperature, resistenza alla corrosione e saldabilità.La sua struttura standardizzata garantisce l'affidabilità in settori critici come la raffinazione, petrochimica e generazione di energia.
