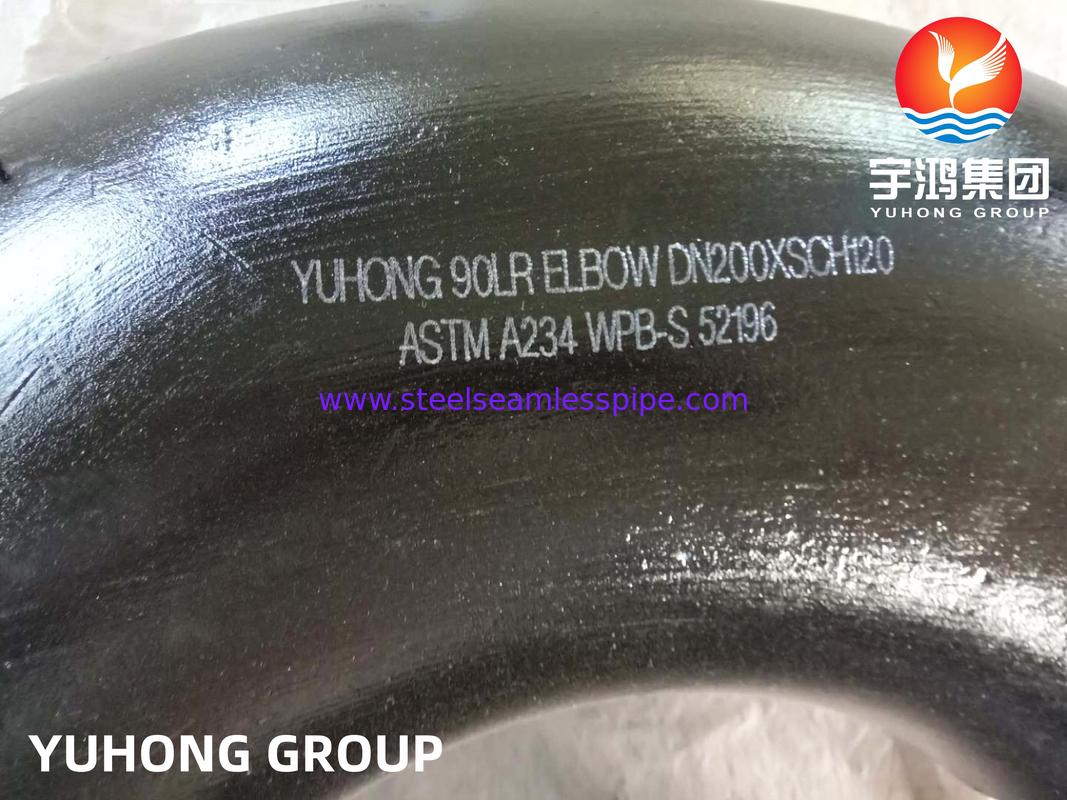

ASTM A234 WPB gomito in acciaio al carbonio, raggio lungo (LR), tubo senza saldatura B16.9

ASTM A234 WPB gomito in acciaio al carbonio, raggio lungo (LR), tubo senza saldatura B16.9

Riepilogo

Il gomito ASTM A234 WPB è una delle forme più utilizzate di raccordi per tubi.A234 WPB Elbow è prodotto e fornito nella forma saldata a poppa. SA234 WPB Il gomito è generalmente disponibile in una delle tre angolazioni; 22.5, 45 o 90 gradi. A234 WPB SCH 80 Elbow è una standardizzazione che si conforma alla tabella 80.

Le dimensioni del gomito A234 Wpb variano a seconda delle esigenze dell'applicazione. Possono essere applicate a tutte le dimensioni nominali dei tubi.A234 Wpb Peso del gomito dipende principalmente dal materiale, diametro e lunghezza dell'apparecchio.

ASTM A234 Portata:

• La presente specifica riguarda i raccordi in acciaio al carbonio forgiato e in acciaio legato di costruzione senza saldatura e saldata coperti dall'ultima revisione della norma ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83 e MSS-SP-95. Questi accessori sono destinati all'uso in tubazioni a pressione e nella fabbricazione di recipienti a pressione per il servizio a temperature moderate e elevate.Gli accessori che differiscono dalle norme ASME e MSS devono essere forniti in conformità al requisito supplementare S58 della specifica A 960/A 960M..
• Per gli accessori, se desiderato, sono previsti requisiti supplementari facoltativi, se si desidera un maggiore grado di esame.uno o più di questi requisiti supplementari possono essere specificati nell'ordine.
• La presente specifica non riguarda i raccordi di saldatura fusa o i raccordi lavorati a partire da fusioni. I raccordi di saldatura in acciaio fuso sono disciplinati dalle specifiche A 216/A 216M e A 217/A 217M.
• Questa specifica è espressa sia in unità di pollice-libra che in unità SI. Tuttavia, a meno che l'ordine non specifichi la designazione di specifica M applicabile (unità SI),il materiale deve essere fornito in unità pollici-libbra.
• I valori indicati in unità pollici-libbra o unità SI devono essere considerati separatamente come standard.I valori indicati in ciascun sistema non sono esattamente equivalentiLa combinazione dei valori dei due sistemi può comportare la non conformità alla specifica.

Tipi di gomiti A234 WPB:

• Per angolo:

  1. 45° gomito ️ modifica la direzione del tubo di 45°

  2. 90° gomito ️ più comune; cambia direzione di 90°

  3. 180° Il gomito di ritorno U-turn nel condotto

• Per raggio:

  1. Radio corto (SR) Distanza centro-fine = 1 x NPS (dimensioni nominali del tubo)

  2. Lungo raggio (LR) Distanza da centro a fine = 1,5 x NPS

Composizione chimica del gomito in acciaio al carbonio ASTM A234:

Proprietà meccaniche del gomito di acciaio al carbonio ASTM A234:

Applicazioni dei gomiti A234 WPB:

• 1. oleodotti e gasdotti
• 2Impianti petrolchimici e chimici
• 3. Centrali elettriche
• 4Trattamento e distribuzione delle acque
• 5. sistemi di climatizzazione e protezione antincendio
• 6. Tubi di processo industriale
