Tubo senza saldatura a U Inconel 625 ASTM B444 per scambiatori di calore a fascio tubiero

ASTM B444 Inconel 625 Tubo a piega U senza cuciture

Visualizzazione del prodotto

Tubi U in lega di nichel piegati a freddo di precisione per il servizio ad alta corrosione e ad alta temperatura

ASTM B444 Inconel 625 Tubi senza cuciture U Bend sono fabbricati da una lega di nichel-cromo-molibdeno rinforzata in soluzione solida UNS N06625.La lega offre un'eccellente resistenza alla corrosione indotta dai cloruri, ossidanti e riducenti acidi, e ossidazione a temperatura elevata.con UNS N06625 fornito in grado di ricottura 1 o in grado di ricottura 2 in soluzione a seconda delle esigenze di servizio.

La piegatura a freddo viene eseguita utilizzando attrezzature controllate per mantenere l'accuratezza del raggio di piegatura, l'uniformità dello spessore della parete e l'ovalità entro le specifiche del progetto.I tubi in U sono adatti per scambiatori di calore fissi a foglio di tubo in cui è richiesta una compensazione di espansione termica e un'affidabilità a lungo termine.

Specifiche tecniche

Caratteristiche del prodotto

• Leghe di nichel rinforzate con soluzione solida

Eccellente resistenza meccanica senza indurimento da precipitazione.

• Precisione di piegatura in U

Controllato il raggio di curvatura, bassa tensione residua e spessore della parete costante attraverso la sezione di curvatura.

• Straordinaria resistenza alla corrosione

Adatto per ambienti contenenti cloruri, acqua di mare, mezzi acidi e flussi di lavorazione chimica mista.

• Resistenza all'ossidazione ad alte temperature

Mantenere la stabilità strutturale nelle applicazioni ad alta temperatura.

• Controllo delle dimensioni strette

La rettitudine del tubo, la geometria della curva e il parallelismo delle gambe sono verificati prima della spedizione.

Applicazioni tipiche

• Scambiatori di calore a conchiglia e tubi

• Condensatori di superficie a vapore

• Unità di recupero del calore residuo

• Caldaie di processo petrolchimico

• Moduli di processo offshore

• Sistemi di desolforazione dei gas di combustione (FGD)

• Apparecchiature di raffreddamento marittime

• Scambiatori di calore nucleari ausiliari

• Reattori chimici

• Sistemi di recupero del calore geotermico

Gradi di materiale equivalenti

Ispezione e collaudo

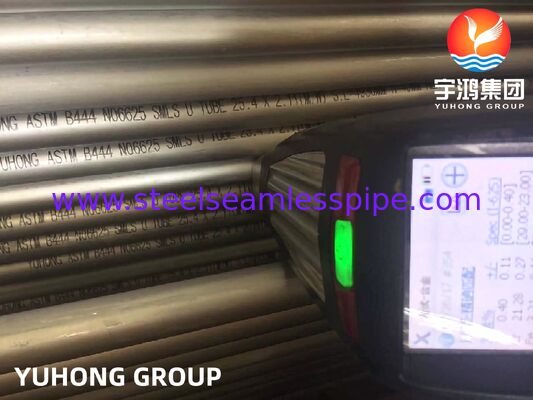

• Identificazione positiva del materiale (PMI)

• Test di corrente di eccitazione (ET)

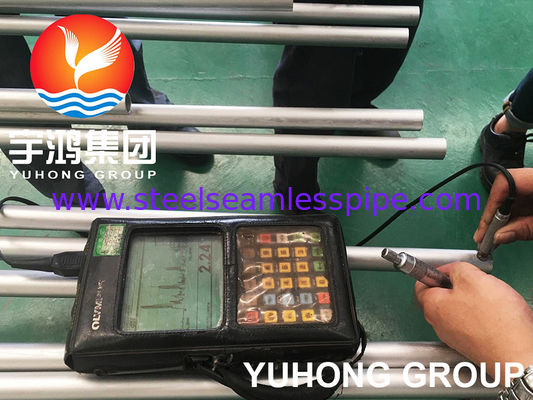

• Test a ultrasuoni (UT)

• Prova idrostatica

• Ispezione del raggio di curvatura

• Verifica dell'assottigliamento delle pareti

• Misurazione dell'ovalità

• Prova di penetrazione dei coloranti (facoltativo)

• EN 10204 3.1 Documentazione

Domande frequenti

Il raggio di curvatura può essere personalizzato?
Sì, il raggio di curva e la lunghezza della gamba possono essere fabbricati secondo gli standard TEMA o i disegni del cliente.

È disponibile materiale ricoperto di soluzione?
Sì, sia il grado di ricottura 1 sia il grado di ricottura in soluzione 2 possono essere forniti in conformità alla norma ASTM B444.

Quali ispezioni vengono effettuate?
Sono disponibili PMI, ET, UT, test idrostatici, ispezione della curvatura e verifica delle dimensioni.

1 tubo rettilineo vs tubo a piega U

2 Inconel 625 vs Hastelloy C276

3 Terminologia tecnica

• Frigorifico senza cuciture
• Curvatura in U a freddo
• Raggio minimo di piegatura
• Controllo dell'assottigliamento delle pareti
• Sollievo dallo stress residuo
• Parallelismo delle gambe
• Tolleranza all'ovalità
• Compensazione per il ritorno di primavera
• Rafforzamento di una soluzione solida
• Compensazione dell'espansione termica
• Resistenza alla corrosione delle fessure
• Resistenza all'ossidazione ad alte temperature
