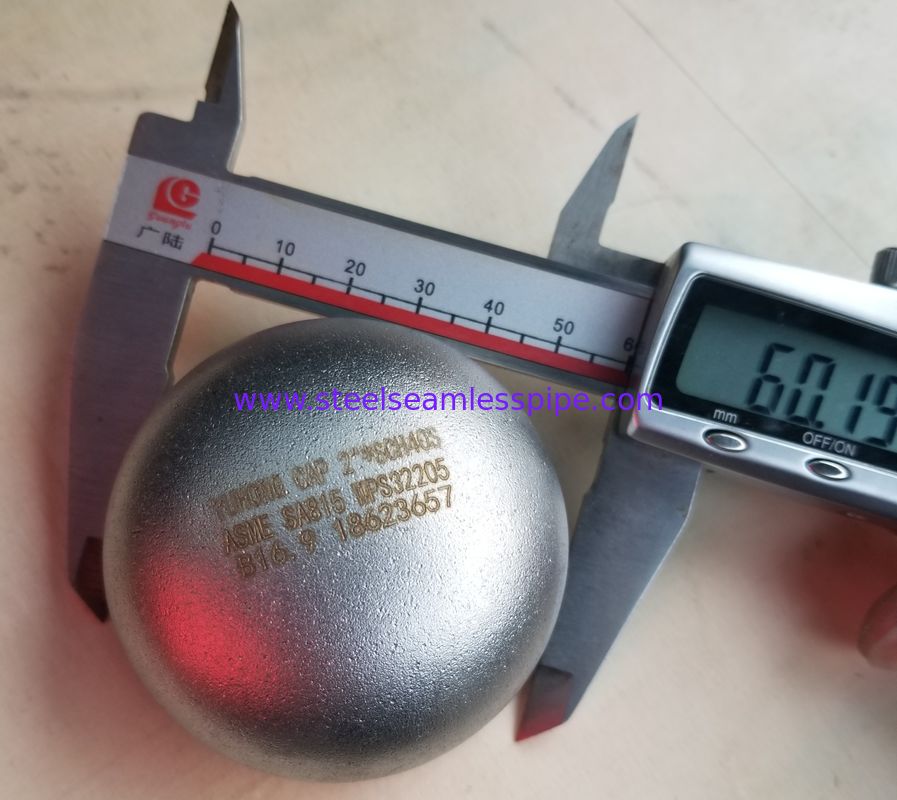

Cappotto finale ASTM A815 UNS S32205 2205 Scaffalature in acciaio inossidabile duplex per dissalazione

Visualizzazione:

Duplex 2205 è un tipo di acciaio inossidabile noto per la sua elevata resistenza e resistenza alla corrosione.Quando si tratta di doppi cappucci 2205, sono specificamente progettati per fornire una chiusura sicura e a prova di perdite per sistemi di tubazioni o recipienti a pressione costruiti con acciaio inossidabile Duplex 2205.

Il tappo finale del Duplex 2205 dovrebbe essere progettato per corrispondere alle proprietà meccaniche e resistenti alla corrosione di questo tipo di acciaio inossidabile.In genere sarebbe fabbricato secondo le norme industriali pertinenti., come l'ASTM A815 per i raccordi, per assicurarne la qualità e la compatibilità con i sistemi di tubazioni Duplex 2205.

Quando si sceglie un tappo di fine Duplex 2205, è importante considerare fattori come le dimensioni, la pressione, la resistenza alla temperatura e i requisiti specifici dell'applicazione.Questi tappi sono comunemente utilizzati nelle industrie in cui la resistenza alla corrosione e la resistenza elevata sono essenziali, come nella trasformazione chimica, nel petrolio e nel gas e nelle applicazioni marine.

Specificità:



Norme	Per la produzione di acciaio a caldo
Materiale	UNS S32205
Tipo	Cappottole a poppa
Connessione	Saldatura
Dimensione	1/2"-48" ((DN15-DN1200) o misura su misura
Spessore	SCH10S-XXS ((2-60mm)
Superficie	Sfregamento di sabbia
Imballaggio	Cassa in compensato/paletta



Composizione chimica:



Grado	C	M	P	S	- Sì.	Ni	Cr	Mo.	N
UNS S32205	0.03 massimo	2.0 massimo	0.03 massimo	0.02 massimo	1.00 massimo	4.5-6.5	22.0-23.0	3.0-3.5	0.14-0.20





Proprietà meccaniche:



Grado	Forza di resa, min, ksi [MPa]	Resistenza alla trazione, min. ksi [MPa]	L'allungamento %	HBW - Max. - Cosa?
UNS S32205	65(450)	95 ((655)	20	290



Dimensione per BW Cap:



Dimensione nominale		Diametro fuori a Bevel (mm)	Distanze (mm)		Limitazione dello spessore della parete per la lunghezza E (mm)
DN	NPS	- Un' overdose.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 e 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 e mezzo	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 e mezzo	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Sì, signore.	- Sì, signore.
700	28	711.0	267	- Sì, signore.	- Sì, signore.
750	30	762.0	267	- Sì, signore.	- Sì, signore.
800	32	813.0	267	- Sì, signore.	- Sì, signore.
850	34	864.0	267	- Sì, signore.	- Sì, signore.
900	36	914.0	267	- Sì, signore.	- Sì, signore.
950	38	965.0	305	- Sì, signore.	- Sì, signore.
1000	40	1016.0	305	- Sì, signore.	- Sì, signore.
1050	42	1067.0	305	- Sì, signore.	- Sì, signore.
1100	44	1118.0	343	- Sì, signore.	- Sì, signore.
1150	46	1168.0	343	- Sì, signore.	- Sì, signore.
1200	48	1219.0	343	- Sì, signore.	- Sì, signore.
NOTA GENERALE: La forma di questi tappi deve essere ellissoidale e deve essere conforme ai requisiti del codice ASME per le caldaie e i recipienti a pressione. Nota: (1) La lunghezza E si applica per uno spessore non superiore a quello indicato nella colonna “Limiting Wall Thickness for Length, E.” (2) Lunghezza E1si applica per uno spessore superiore a quello indicato nella colonna “Limiting Wall Thickness for Length, E” per NPS 24 e inferiore.1deve essere di accordo tra il fabbricante e l'acquirente.



Applicazione:

1- Trasformazione chimica: negli impianti di trasformazione chimica in cui le sostanze chimiche corrosive vengono trasportate attraverso i tubi, possono essere utilizzati tappi doppi 2205 per sigillare le estremità dei tubi.prevenire perdite e proteggere il sistema di tubazioni dalla corrosione.

2Industria petrolifera e del gas: nell'industria petrolifera e del gas, i tappi di doppia finitura 2205 sono utilizzati nei sistemi di tubazioni per il trasporto di petrolio, gas e altri fluidi.L'alta resistenza alla corrosione dell'acciaio inossidabile duplex 2205 lo rende adatto agli ambienti difficili delle operazioni di petrolio e gas.

3Applicazioni marine: data la sua resistenza alla corrosione in ambienti marini,i tappi di fine duplex 2205 sono comunemente utilizzati nella costruzione navale e nelle strutture al largo dove sono esposti all'acqua di mare e agli ambienti di acqua salata.

4Industria alimentare e delle bevande: negli impianti di trasformazione alimentare e nelle fabbriche di birra in cui la pulizia e l'igiene sono fondamentali,i tappi di fine duplex 2205 sono utilizzati nei sistemi di tubazioni per mantenere l'integrità del processo e prevenire la contaminazione.

5Trattamento dell' acqua:I tappi di fine duplex 2205 possono essere utilizzati nei sistemi di tubazioni per impianti di trattamento dell'acqua in cui la resistenza alla corrosione e all'erosione è critica a causa della presenza di varie sostanze chimiche e abrasive.

6. Generazione di energia: nelle centrali elettriche, i tappi di doppia finitura 2205 possono essere utilizzati nei sistemi di tubazioni per il trasporto di vapore, acqua di raffreddamento e altri fluidi,fornire la necessaria resistenza alla corrosione e la resistenza meccanica richieste nelle applicazioni ad alta temperatura e alta pressione.
