Tubi ad aletta bassa per condensatori – ASME SB111 C68700 Alluminio Ottone

Panoramica del prodotto

Tubi ad aletta bassa per condensatori, prodotto daASME SB111 C68700 / UNS C68700 alluminio ottone, sono progettati per aumentare l'area esterna di trasferimento del calore dei tubi del condensatore mantenendo una geometria compatta del tubo.

C68700, comunemente identificato comeAlluminio Ottone B / Alluminio Ottone Arsenico, è una lega rame-zinco contenente alluminio e un'aggiunta controllata di arsenico. ASME SB111/ASTM B111 riconosce C68700 per applicazioni su condensatori senza saldatura, evaporatori e tubi scambiatori di calore.

La geometria ad aletta bassa crea una serie di alette esterne integrali attorno alla superficie del tubo. Rispetto ad un tubo semplice dello stesso diametro nominale, la maggiore superficie esterna può migliorare il trasferimento di calore e fornire una maggiore capacità di trasferimento di calore all'interno di un dato involucro dello scambiatore.

Questi tubi sono particolarmente adatti percondensatori di superficie, scambiatori di calore per acqua di mare e di raffreddamento, condensatori marini, apparecchiature di desalinizzazione e sistemi di raffreddamento industrialedove l'ottone-alluminio viene selezionato per la sua combinazione di conduttività termica, resistenza meccanica e resistenza all'erosione-corrosione in condizioni idonee di servizio idrico.

Caratteristiche principali

• Materiale:ASME SB111 C68700 / UNS C68700
• Denominazione del materiale:Alluminio Ottone B / Alluminio Ottone Arsenico
• Tipo di tubo:Tubo senza saldatura ad alette basse
• Applicazione: Condensatori e scambiatori di calore
• Le alette basse integrali aumentano la superficie esterna di trasferimento del calore
• Adatto per servizio di acqua di raffreddamento e condensatore
• Disponibili con altezza dell'aletta, passo, spessore della parete e lunghezza personalizzati
• Prodotto secondo i disegni del cliente e i requisiti dello scambiatore di calore
• Disponibili controlli dimensionali e non distruttivi
• Adatto per applicazioni di produzione di energia, marine, di desalinizzazione, petrolchimiche e di raffreddamento industriale

Applicazioni tipiche

1. Condensatori di superficie

È possibile utilizzare i tubi ad aletta bassa C68700sistemi di condensazione superficialedove il vapore viene condensato su un lato della superficie di trasferimento del calore e l'acqua di raffreddamento scorre attraverso il tubo.

ASTM B111 identifica specificamente C68700 tra le leghe di rame coperte per condensatori di superficie, evaporatori e scambiatori di calore.

2. Condensatori della centrale elettrica

I tubi possono essere considerati per condensatori e apparecchiature di raffreddamento ausiliarie in:

• Centrali termoelettriche
• Centrali elettriche a ciclo combinato
• Impianti di produzione di energia industriale
• Sistemi di cogenerazione

3. Raffreddamento marino e dell'acqua di mare

C68700 è ampiamente associato al servizio dei tubi del condensatore e dello scambiatore di calore che coinvolge l'acqua di raffreddamento. La composizione alluminio-ottone è particolarmente rilevante per le apparecchiature marine e legate all'acqua di mare quando la chimica operativa e la velocità dell'acqua sono adeguatamente controllate.

L'attrezzatura tipica include:

• Condensatori marini
• Sistemi di raffreddamento centralizzati
• Radiatori del motore
• Apparecchiature di raffreddamento offshore
• Scambiatori di calore di bordo

4. Attrezzature per la desalinizzazione

I tubi ad aletta bassa C68700 possono essere forniti per apparecchiature di trasferimento del calore utilizzate nei sistemi di desalinizzazione e di trattamento dell'acqua di mare, in base alla chimica specifica dell'acqua e alle condizioni di progettazione.

5. Scambiatori di calore industriali

Le potenziali applicazioni includono:

• Scambiatori di calore dell'acqua di raffreddamento
• Condensatori di processo
• Radiatori dell'olio
• Raffreddatori d'acqua
• Scambiatori di calore per processi chimici
• Sistemi industriali di circolazione dell'acqua

Intervallo di dimensioni tipico

Le dimensioni esatte devono essere selezionate in base al progetto del condensatore, al calcolo termico, alla configurazione della piastra tubiera e alle specifiche di progetto applicabili.

Le gamme di produzione tipiche possono includere:

ASTM B111/B111M-24 copre i tubi del condensatore senza saldatura fino aDiametro 3 1/8 pollici (80 mm)., sebbene le dimensioni effettive del tubo ad alette basse siano normalmente determinate dal design dello scambiatore e dalle specifiche dell'acquirente.

Importante:I valori dimensionali di cui sopra rappresentano gamme di produzione tipiche piuttosto che requisiti dimensionali universali ASME SB111. Le dimensioni finali, le tolleranze, la geometria delle alette, la tempra e i requisiti di ispezione devono essere confermati rispetto alle specifiche di acquisto e all'edizione applicabile dello standard.

C68700 Composizione chimica

Requisiti tipici della composizione chimica perUNS C68700 alluminio ottoneincludere:

C68700 è classificato dal database UNS della Copper Development Association comeAlluminio Ottone, Arsenico, con rame a circa il 76–79%, alluminio all'1,8–2,5% e arsenico allo 0,02–0,06%, con lo zinco che forma il resto.

Per la fornitura contrattuale, ilL'edizione ASME/ASTM applicabile e le specifiche di acquisto hanno la precedenzasu tabelle di composizione generalizzate.

Proprietà meccaniche

Le proprietà meccaniche dipendono dallo stato del tubo e dall'intervallo dimensionale applicabile. ASME SB111/ASTM B111 fornisce i requisiti in base allo stato fisico specificato anziché considerare tutti i tubi C68700 come aventi un unico valore di proprietà meccanica universale. ASTM B111 riconosce condizioni tra cuiricotto, trafilato alla luce, trafilato duro e trafilato duro/ricotto.

Le proprietà tipiche valutate per i tubi del condensatore C68700 includono:

• Resistenza alla trazione
• Limite di snervamento/resistenza alla prova ove applicabile
• Allungamento
• Durezza
• Comportamento di espansione
• Prestazioni di appiattimento

Per una pagina di prodotto commerciale è preferibile indicare i valori garantiti secondo latemperamento ordinato e specifica ASME SB111 attuale, invece di presentare una tabella delle proprietà meccaniche che potrebbe applicarsi erroneamente a ogni temperamento.

Processo di produzione

I nostri tubi del condensatore C68700 a alette basse possono essere prodotti attraverso una sequenza controllata come:

1. Preparazione billette/tubi in lega C68700
2. Produzione di tubi senza saldatura
3. Trafilatura o dimensionamento a freddo
4. Trattamento termico in base alla tempra richiesta
5. Raddrizzamento
6. Controllo dimensionale di precisione
7. Formatura integrale a basso alettone
8. Ispezione della geometria delle pinne
9. Pulizia della superficie del tubo
10. Controllo non distruttivo e dimensionale
11. Marcatura finale e confezionamento

ASTM B111 descrive i percorsi di produzione tra cui fusione, estrusione, trafilatura, ricottura, raddrizzatura, rifilatura e altri processi in grado di produrre tubi senza saldatura nelle condizioni specificate.

Ispezione e test

Per garantire l'idoneità al servizio del condensatore e dello scambiatore di calore, l'ispezione può includere:

Analisi chimica

È possibile eseguire l'identificazione positiva del materiale o l'analisi chimica di laboratorio per verificare la chimica della lega C68700.

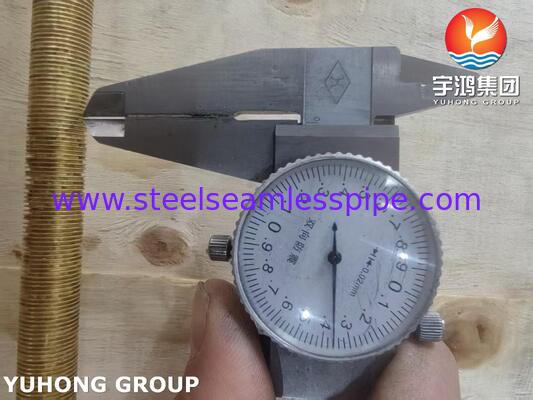

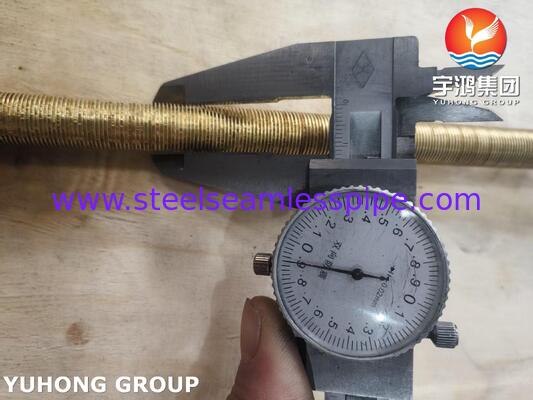

Controllo dimensionale

I tipici controlli dimensionali includono:

• Diametro esterno
• Spessore della parete
• Lunghezza del tubo
• Altezza della pinna
• Passo della pinna
• Dimensioni della radice della pinna
• Rettilineità
• Ovalità
• Condizione finale

Prove di trazione

Le prove di trazione vengono eseguite in base alle specifiche del materiale applicabile e alla tempra ordinata per verificare le prestazioni meccaniche.

Prova di espansione

Il test di espansione valuta la capacità del tubo di resistere ad un allargamento controllato senza crepe o guasti inaccettabili.

Prova di appiattimento

Il test di appiattimento valuta la duttilità del tubo e l'integrità del materiale.

Test con correnti parassite

L'esame con correnti parassite può essere utilizzato come metodo non distruttivo per rilevare discontinuità rilevanti nella parete del tubo.

Test idrostatico

Il test idrostatico può essere eseguito ove specificato dall'ordine di acquisto o dallo standard applicabile.

Test subacquei pneumatici/aria

Possono essere forniti anche test di tenuta pneumatica quando richiesto dalle specifiche del progetto.

ASTM B111/B111M identifica prove di espansione, appiattimento e stress residuo e prevede anche esami con correnti parassite, idrostatiche e pneumatiche tra i suoi requisiti/opzioni di prova.

Ispezione visiva e superficiale

La superficie del tubo viene ispezionata per:

• Crepe
• Laminazioni
• Cuciture
• Graffi eccessivi
• Difetti superficiali
• Danno alla pinna
• Deformazione
• Corrosione o contaminazione

Vantaggi del design a pinne basse

Lo scopo principale della configurazione ad alette basse è aumentare l'area esterna di trasferimento del calore senza richiedere un diametro del tubo base proporzionalmente maggiore.

Rispetto ai tubi condensatori semplici, i tubi ad alette basse possono offrire:

• Area esterna di scambio termico aumentata
• Maggiore capacità di trasferimento del calore all'interno di uno scambiatore compatto
• Potenziale riduzione della superficie dello scambiatore richiesta
• Utilizzo efficiente dei layout delle piastre tubiere esistenti
• Una soluzione pratica in cui il coefficiente di scambio termico lato mantello è inferiore al coefficiente lato tubi

Il vantaggio termico effettivo dipende dalla geometria delle alette, dalle proprietà del fluido, dalla velocità, dalle incrostazioni, dalla differenza di temperatura, dalla caduta di pressione e dal design completo dello scambiatore di calore.

Perché scegliere C68700 Alluminio Ottone?

C68700 combina una matrice ricca di rame con alluminio e un'aggiunta controllata di arsenico. Il suo uso consolidato nei tubi dei condensatori e degli scambiatori di calore lo rende un'opzione di materiale rilevante per il servizio di acqua di raffreddamento.

I suoi principali vantaggi per le applicazioni con condensatore includono:

• Buona capacità di trasferimento termico
• Resistenza meccanica adeguata per applicazioni su tubi
• Copertura delle specifiche consolidate del tubo del condensatore
• Buona resistenza all'erosione-corrosione in condizioni adeguate di servizio idrico
• Idoneità per apparecchiature per acqua di raffreddamento marine e industriali
• Disponibilità in diverse tempere di tubo

ASTM B111 identifica specificamente C68700 comeAlluminio Ottone Bper tubi condensatori senza saldatura, mentre l'attuale ambito B111/B111M comprende condensatori di superficie, evaporatori e scambiatori di calore.

Garanzia di qualità

Ogni lotto di produzione può essere corredato di adeguata documentazione di qualità, quale:

• Certificato di prova dei materiali (MTC)
• Rapporto sulla composizione chimica
• Risultati delle prove meccaniche
• Rapporto di controllo dimensionale
• Rapporto di prova sulle correnti parassite
• Rapporto di prova idrostatica, quando specificato
• Tracciabilità del calore/lotto
• Certificato di conformità
• Documentazione di ispezione di terze parti quando richiesto

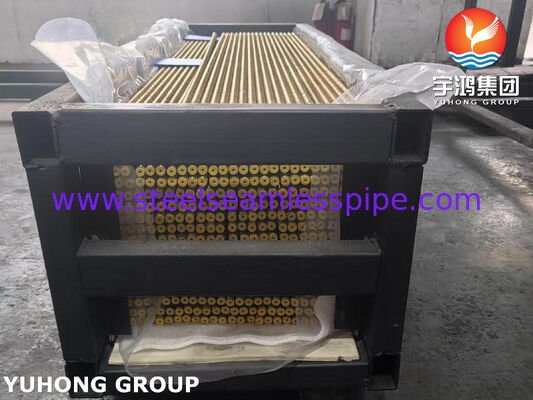

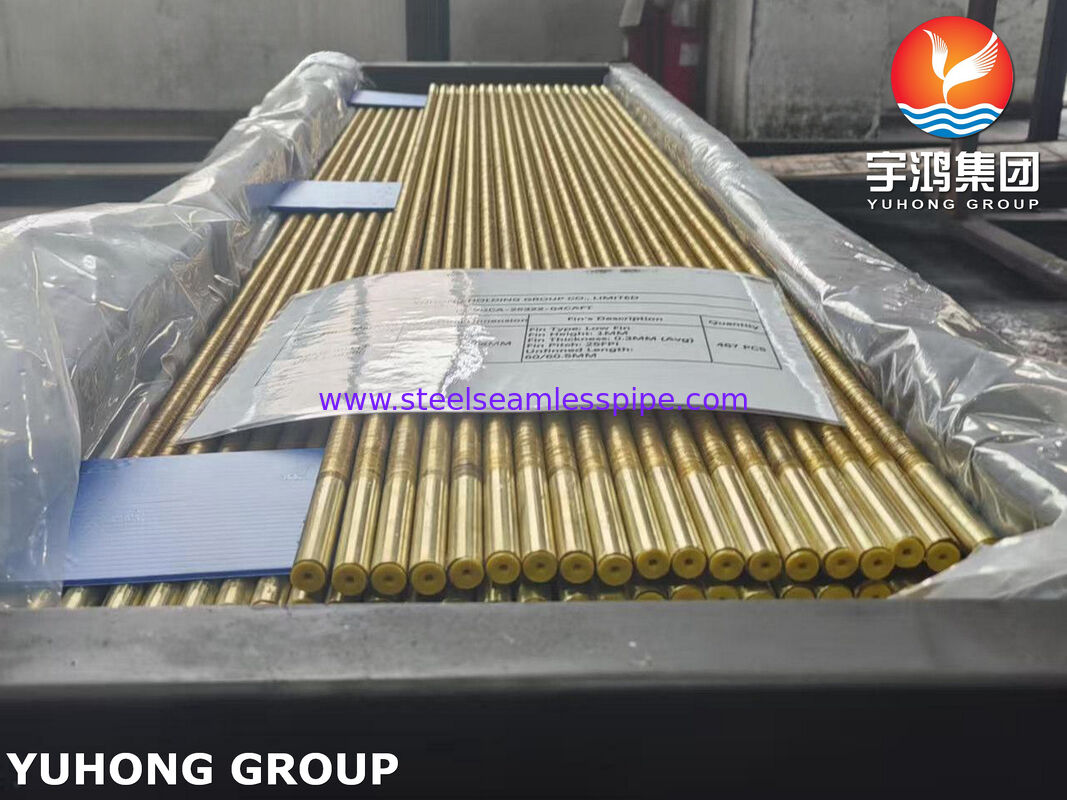

Confezione

I tubi C68700 ad alette basse possono essere forniti in idonei imballaggi per l'esportazione in base alla lunghezza del tubo e alle esigenze del cliente.

La protezione tipica può includere:

• Tappi terminali in plastica
• Involucro protettivo
• Imballaggio resistente all'umidità
• Impacchettamento con cartellino identificativo
• Casse di legno o imballaggi per l'esportazione dove richiesto

Ogni pacco può essere contrassegnato con qualità del materiale, dimensioni, lunghezza, numero di lotto/calore, quantità e specifiche applicabili per la tracciabilità.

Posizionamento del prodotto consigliato

ASME SB111 C68700 Tubi a bassa aletta per condensatori e scambiatori di calore

Questo prodotto è particolarmente indicato per i clienti che cercano tubi in alluminio-ottone ad aletta bassa per:

Condensatori di superficie | Condensatori per centrali elettriche | Scambiatori di calore marini | Raffreddamento ad acqua di mare | Attrezzature per la desalinizzazione | Sistemi di raffreddamento industriale
