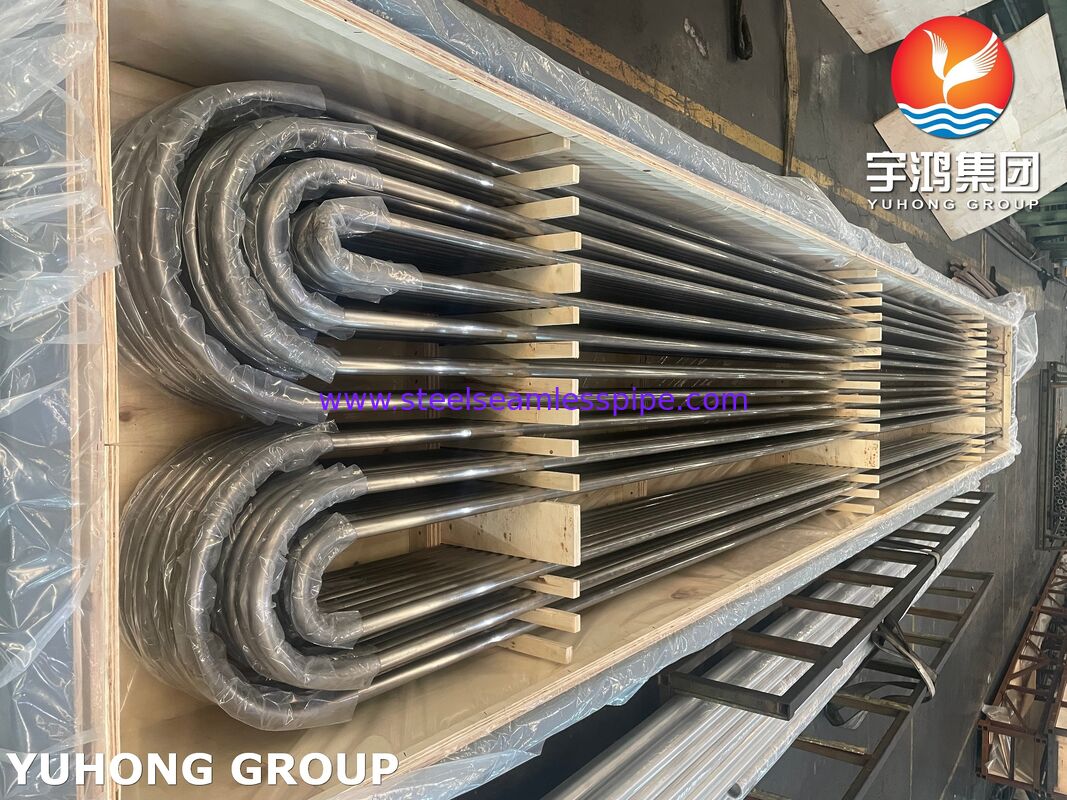

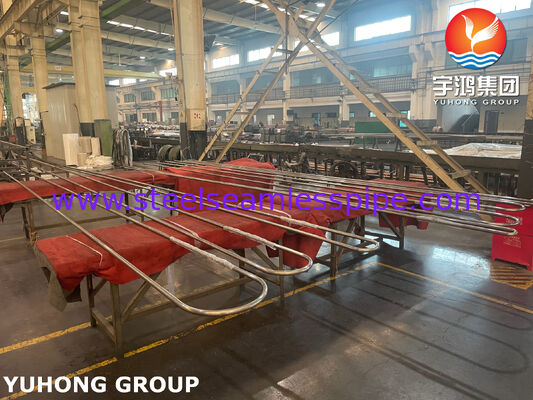

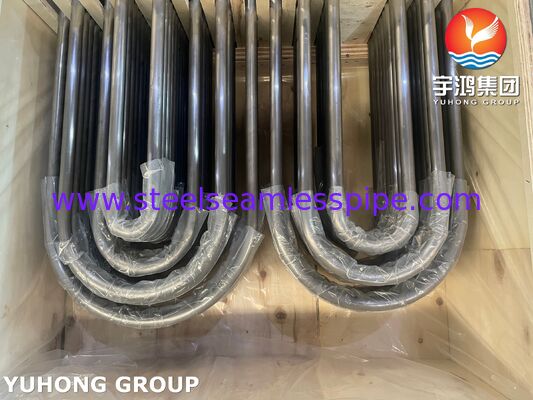

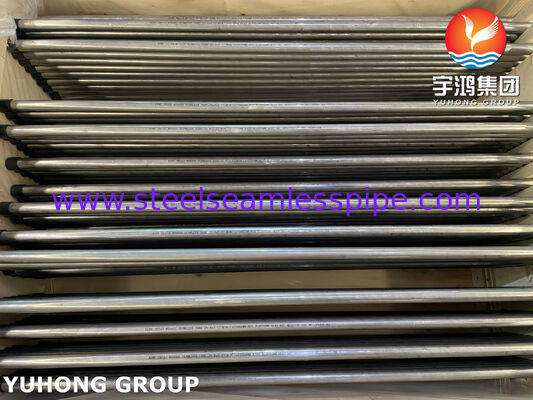

Tubo a U in lega di nichel ASME SB163 N04400 per scambiatori di calore a fascio tubiero e condensatori
Panoramica del prodotto
Tubo a U in lega di nichel ASME SB163 N04400 | Tubo senza saldatura Monel 400 per scambiatori di calore e condensatori
Yuhong Group Co., Ltd. fornisce componenti completi per scambiatori di calore, tra cui recipienti a pressione, scambiatori aria-aria, fasci tubieri, tubi a U, tubi alettati, piastre tubiere, deflettori e testate. La nostra competenza nei tubi per scambiatori di calore a U si concentra sulla geometria di piegatura ASME SB-163, sul calcolo dell'assottigliamento della parete e sulla preparazione delle estremità.
Questo prodotto è un tubo a U senza saldatura in nichel-rame UNS N04400 progettato per l'uso in condensatori e scambiatori di calore. ASME SB-163 copre diametri esterni (OD) fino a 3 pollici (76,2 mm), spessori minimi di parete fino a 0,148 pollici (3,76 mm) o spessori medi di parete fino a 0,165 pollici (4,19 mm). Il N04400 viene fornito ricotto o disteso, con estremità ricotte disponibili su specifica. Le dimensioni dei convertitori di piccolo diametro e a parete sottile sono coperte dall'Appendice X2 dell'ASME SB-163 quando specificato.
Composizione chimica
ASME SB-163 Tabella 1
| Elemento |
N04400, % |
| Nichel |
63,0 min |
| Rame |
28,0-34,0 |
| Ferro |
2,5 max |
| Manganese |
2,0 max |
| Carbonio |
0,3 max |
| Silicio |
0,5 max |
| Zolfo |
0,024 max |
Proprietà meccaniche e condizioni
ASME SB-163 Tabella 3
| Condizione |
Trazione, min |
Snervamento 0,2% offset, min |
Allungamento, min |
Durezza |
| Ricotto |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
-- |
| Disteso |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 max per estremità ricotte |
Il N04400 viene fornito ricotto o disteso. Se il tubo disteso ha estremità ricotte, la durezza dopo la ricottura non deve superare il valore della Tabella 3 dell'ASME SB-163. I requisiti di dimensione del grano dell'ASME SB-163 si applicano agli UNS N08120, UNS N08810 e UNS N08811, non al N04400.
Controlli di produzione, test e piegatura a U
Il tubo senza saldatura N04400 viene lavorato a freddo e trattato termicamente. ASME SB-163 richiede:
- Analisi chimica
- Prove di trazione
- Prove di durezza quando sono specificate estremità ricotte
- Prove di svasatura
- Test idrostatico o test elettrico non distruttivo
La prova di svasatura viene eseguita su un'estremità dell'1% delle lunghezze finite del tubo per lotto (minimo un tubo per lotti inferiori a 100 tubi). Uno strumento di espansione a 60° aumenta il diametro esterno specificato del 30%, e il provino svasato non deve presentare cricche attraverso la parete.
Ogni tubo è sottoposto a test idrostatico o test elettrico non distruttivo. Per il test idrostatico, i tubi con OD di 1/2 pollice (3,2 mm) e superiori e parete di 0,015 pollici (0,38 mm) e superiori vengono testati a 1000 psi (6,9 MPa), a condizione che lo sforzo di fibra calcolato non superi il valore S ammissibile. Per il N04400, S è 17.500 psi (120,6 MPa) ricotto e 21.200 psi (146,2 MPa) disteso.
Requisiti supplementari ASME SB-163 S1 per tubi a U
| Controllo |
Requisito ASME SB-163 S1 |
| OD della piega |
Entro il 10% del nominale in qualsiasi sezione trasversale all'interno dei punti di tangenza |
| Parete dell'apice |
Non inferiore a TF = T(2R)/(2R + D) |
| Distanza tra le gambe |
Tolleranza per raggio di mezzeria R: fino a 18 pollici, 1/16 di pollice; oltre 18-30 pollici, 3/32 di pollice; oltre 30-36 pollici, 1/8 di pollice |
| Differenza di lunghezza delle gambe |
Max 1/2 pollice (3,2 mm) |
| Idro dopo la piega |
Tenuta minima di 5 s; sforzo di fibra di 26.600 psi (183,3 MPa) per il calcolo della pressione |
Ordinazione, personalizzazione e applicazioni
Le informazioni per l'ordinazione secondo ASME SB-163 includono lega, condizione, finitura, dimensioni, operazioni di fabbricazione, requisiti di test, estremità, requisiti supplementari e specifiche di ispezione.
Le opzioni personalizzate per i tubi a U includono:
- Raggio di piegatura R
- Lunghezza della gamba
- Estremità ricotte
- Idro dopo la piegatura
- NDE e testimonianza di terze parti
Sono disponibili piastre tubiere, deflettori, testate e tubi alettati abbinati. Le applicazioni tipiche includono condensatori, scambiatori di calore, scambiatori aria-aria, fasci tubieri e servizi di raffreddamento marini o chimici in cui è richiesta la resistenza alla corrosione nichel-rame. La costruzione senza saldatura evita le saldature longitudinali, mentre il design a U riduce le saldature in campo e consente l'espansione termica.
Domande frequenti
Parete media vs parete minima?ASME SB-163 copre entrambi. Per il calcolo della parete dell'apice del tubo a U, T è la parete minima specificata o la parete media specificata meno la tolleranza di parete negativa ammissibile.
La dimensione del grano è richiesta per N04400?No. Il requisito di dimensione del grano dell'ASME SB-163 si applica agli UNS N08120, UNS N08810 e UNS N08811.
Il test idrostatico può essere eseguito dopo la piegatura?Sì, quando specificato. Il tempo di tenuta minimo è di 5 s e lo sforzo di fibra richiesto per il calcolo della pressione del test idrostatico è di 26.600 psi (183,3 MPa).
