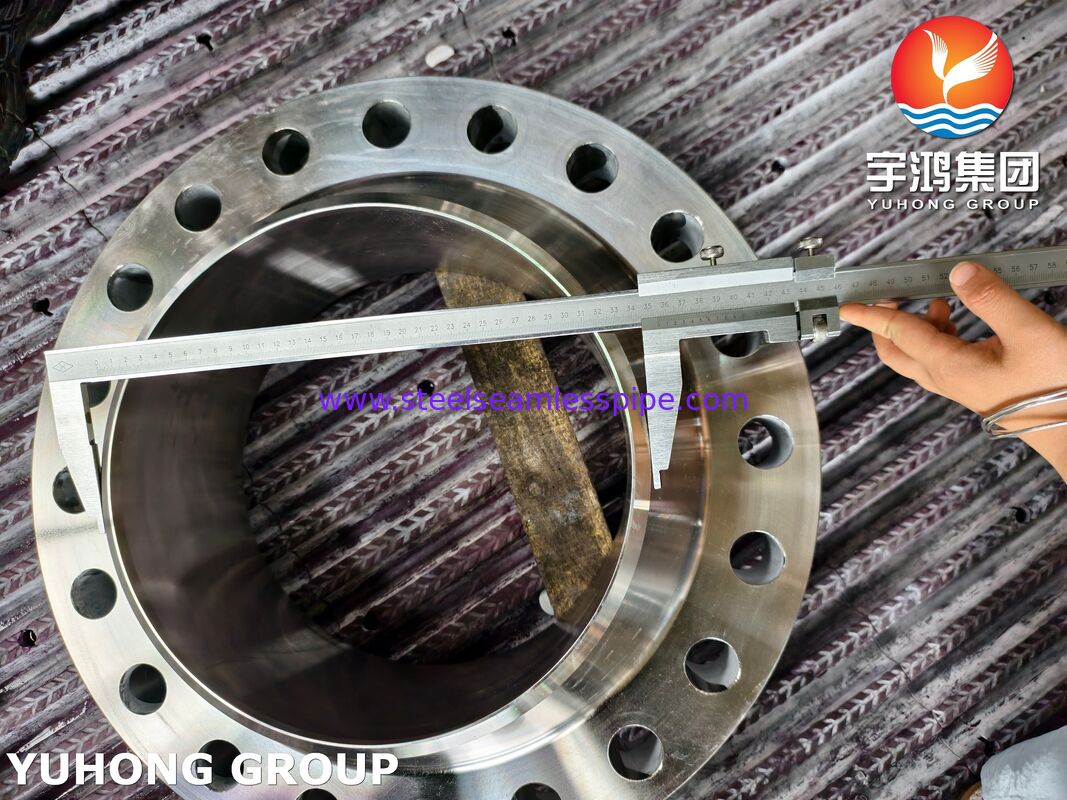

ASTM B564 UNS N04400 Flange a collo di saldatura Monel 400 WNRTJ Flange tipo anello

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	Flangia ASTM B564 UNS N04400/Monel 400 WNRTJ

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 pz
Imballaggi particolari:	Cassa/pallet del compensato
Tempi di consegna:	7 giorni
Termini di pagamento:	L/C, T/T

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (357)

Tubo senza saldatura di acciaio inossidabile (354)

Tubo di acciaio inossidabile del duplex (145)

Metropolitana di acciaio inossidabile del duplex (41)

Tubo ad ago (177)

Tubo di pinna (771)

scambiatori di calore (45)

tubo dello scambiatore di calore (486)

Fusoli di tubi per scambiatori di calore (57)

Piastra tubiera dello scambiatore di calore (133)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (62)

Metropolitana saldata dell'acciaio inossidabile (136)

Tubo della lega di nichel (281)

Metropolitana della lega di nichel (114)

Metropolitana della lega di rame (259)

Metropolitana dell'acciaio legato (230)

Metropolitana di titanio (22)

tubo temprato luminoso (165)

Metropolitana di caldaia (166)

montaggio d'acciaio (890)

Flangia d'acciaio (695)

Altri (414)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Nome del prodotto:	Flangia della lega di nichel	STANDARD:	ASTM B564, ASME SB564
Dimensione:	ASME B16.5, ASME B16.47 Serie A e B	Materiale:	UNS N04400, MONEL 400
Misurare:	1/2 "a 48"	Pressione:	Classe150/300/600/9001500/2500
tipo:	WN / Flangia con collo saldato	Faccia flangiata:	Flape Face (FF), faccia rialzata (RF), giunto ad anello (RTJ)
Applicazione:	Industria petrolifera e del gas, trasformazione chimica, ingegneria navale, ecc.
Evidenziare:	Monel 400 flange di collo saldo , flangia ASTM B564 UNS N04400 , flangia WNRTJ giunto ad anello

ASTM B 564 UNS N04400 Flange in lega di nichel Monel 400 Flange a collo saldato

IlASTM B564 UNS N04400 Flange di collo di saldaturaè una flangia in lega di nichel-rame forgiata realizzata con Monel 400 / UNS N04400. Ha un disegno Weld Neck (WN) con una giunzione di tipo anello (RTJ), spesso abbreviata come WNRTJ.La flangia è saldata con un tubo, e la faccia RTJ utilizza una guarnizione ad anello metallico per fornire un sigillo ad alta integrità in servizio ad alta pressione e ad alta temperatura.e le industrie di produzione di energia.

Materiale equivalente di ASTM B564 UNS N04400 Flange a collo di saldatura Monel 400 WNRTJ Flange Flange in lega di nichel

STABELLO	Unione delle Nazioni	Fabbrica NR.	AFNOR	Classificazione	JIS	BS	GOST
Monel 400	N04400	2.4360	NU-30M	NiCu30Fe	NW 4400	NA 13	-- 28-2,5-1,5

Quando scegliere il materiale Monel 400 / UNS N04400

Scegliete Monel 400 quando avete bisogno di una lega nichel-rame con un'eccellente resistenza alla corrosione e una buona resistenza in ambienti aggressivi in cui acciaio al carbonio, acciaio inossidabile (304/316),o anche alcuni gradi duplex possono fallire.

Scegliere RTJ (Ring Type Joint) invece di FF/RF quando:

Pressione elevata
Tipicamente di classe 900, 1500, 2500 e spesso di classe 600.
Temperatura elevata
Le guarnizioni a anello metallico RTJ sono più affidabili a temperature elevate.
Fluidi pericolosi, tossici o infiammabili
Idrogeno, gas acido, vapore ad alta pressione, idrocarburi, ammoniaca e altri servizi in cui le perdite sono inaccettabili.
Carico ciclico elevato, vibrazione o ciclo termico
La guarnizione di anello di metallo confinato resiste al soffio e alla scorrevolezza meglio delle guarnizioni morbide.
Requisiti di sicurezza antincendio
Le guarnizioni ad anello metallico hanno prestazioni migliori in condizioni di incendio rispetto a molte guarnizioni morbide.
Apparecchiature offshore, sottomarine, a testa di pozzo e API 6A
RTJ è standard per molte applicazioni ad alta pressione per petrolio e gas.
Risparmio di spazio e peso a alta pressione
Per le classi superiori, le flange RTJ possono essere più compatte delle flange RF.

Proprietà chimiche diASTM B564 UNS N04400 Flange a collo di saldatura Monel 400 WNRTJ Flange Flange in lega di nichel

Monel 400	Ni	C	Al	M	- Sì.	Fe	Cu	S	Co	Cr
Monel 400	63.0 min	0.3 massimo	0.50 al massimo	2.0 massimo	0.5 massimo	1.0 2.5	28.0 ¢ 34.0	0.02 massimo	️	️

Caratteristiche meccaniche di:ASTM B564 UNS N04400 Flange a collo di saldatura Monel 400 WNRTJ Flange Flange in lega di nichel

Densità	Punto di fusione	Forza del rendimento (0,2% Offset)	Resistenza alla trazione	L'allungamento
80,8 g/cm3	1350 °C (2460 °F)	Psi - 35.000, MPa - 240	Psi - 80.000, MPa - 550	40 per cento

ASTM B564 UNS N04400 Flange in lega di nichel

Specificità	ASTM/ASME B564 / SB564
Standard di dimensioni	ANSI/ASME B16.5, B16.47 Serie A / Serie B
Grafico delle dimensioni	1/2′′ fino a 48′′ (15 - 1200NB)
Classe/classificazione della pressione	2500#, 600#, 150#, 300#, 900#, 1500#
Faccia di flangia	FF, RF, RTJ
Tipo di flange	Collo di saldatura, cieco, scivolo, presa, filo, collo di saldatura lungo...

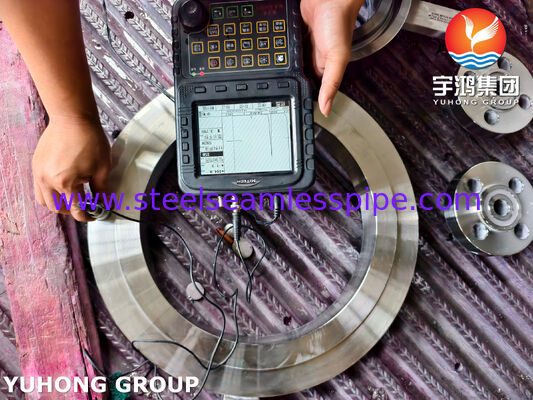

Prova di penetrazione

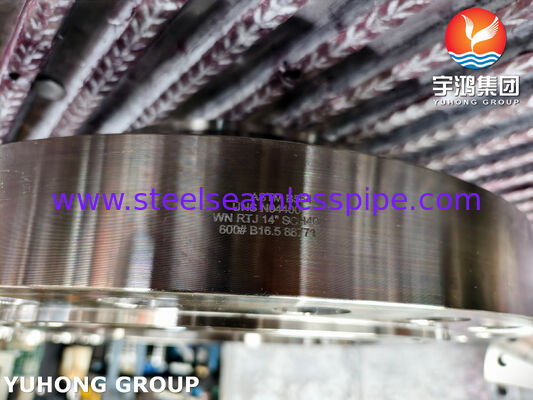

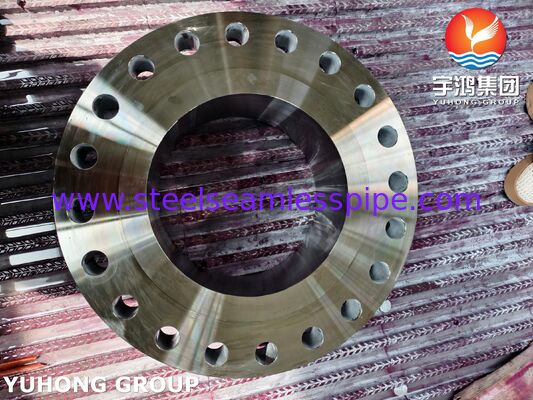

ASTM B564 UNS N04400 Flange a collo di saldatura Monel 400 WNRTJ Flange tipo anello

Applicazione

Marino e offshore: condotte per l'acqua di mare, scambiatori di calore, pompe, valvole.
Trasformazione chimica: reattori, serbatoi, condotte per acidi e alcali.
Petrolio e gas: condotte ad alta pressione, attrezzature per le teste di pozzo, servizio acido.
Produzione di energia: scaldabagno, condensatori.
La pasta e la carta, la produzione di sale e la lavorazione del combustibile nucleare.
