Tubo saldato Duplex 2205 S31803 ASTM A790 per servizio corrosivo
Tubo saldato in acciaio inossidabile Duplex 2205 S31803 ASTM A790
Panoramica del prodotto
Il tubo saldato in acciaio inossidabile Duplex 2205 S31803 ASTM A790 è un tubo in acciaio inossidabile duplex ferritico-austenitico progettato per tubazioni di processo corrosive e servizi industriali esigenti. Prodotto in acciaio inossidabile duplex UNS S31803, combina elevata resistenza meccanica con buona resistenza alla corrosione generale e agli ambienti contenenti cloruri.
La costruzione saldata è adatta per applicazioni che richiedono una qualità controllata della saldatura longitudinale, dimensioni del tubo personalizzate e diametri esterni maggiori. Il tubo può essere fornito con ricottura di soluzione, decapaggio, ispezione dimensionale e test specifici del progetto secondo i requisiti applicabili di ASTM A790/A790M e dell'ordine di acquisto.
Il Duplex 2205 S31803 è ampiamente considerato per il settore petrolifero e del gas, petrolchimico, chimico, marittimo, della produzione di energia e dei sistemi idrici industriali, dove l'acciaio inossidabile convenzionale o l'acciaio al carbonio potrebbero non fornire la combinazione richiesta di resistenza e resistenza alla corrosione.
Specifiche tecniche
| Articolo |
Specifica |
| Nome del prodotto |
Tubo saldato in acciaio inossidabile Duplex 2205 |
| Grado del materiale |
UNS S31803 |
| Grado comune |
Duplex 2205 |
| Tipo di materiale |
Acciaio inossidabile duplex ferritico-austenitico |
| Norma del materiale |
ASTM A790 / ASME SA790 |
| Metodo di produzione |
Saldatura longitudinale automatica |
| Tipo di tubo |
Tubo saldato a giunto diritto |
| Trattamento termico |
Ricotto di soluzione |
| Condizione superficiale |
Ricotto e decapato / Personalizzato |
| Diametro esterno |
Personalizzato |
| Spessore della parete |
Personalizzato |
| Lunghezza |
Fissa / Casuale / Personalizzata |
| Preparazione estremità |
Piana / Smussata / Personalizzata |
| Norma dimensionale |
ASME B36.19 / Specifica di progetto |
| Ispezione |
Idrostatica / Non distruttiva / Dimensionale |
| PMI |
Disponibile |
| MTC |
EN 10204 3.1 / 3.2 |
| Ispezione di terze parti |
Disponibile su richiesta |
Materiale: UNS S31803 Duplex 2205
UNS S31803 è un grado di acciaio inossidabile duplex comunemente identificato con la famiglia Duplex 2205. La sua microstruttura ferritico-austenitica fornisce un equilibrio di resistenza e resistenza alla corrosione che differisce dai gradi austenitici convenzionali come 304L e 316L.
Il sistema di leghe contenente cromo, nichel, molibdeno e azoto contribuisce alla sua resistenza agli ambienti contenenti cloruri e alla tensocorrosione. S31803 viene quindi frequentemente selezionato per tubazioni di processo in cui sia la resistenza meccanica che la resistenza alla corrosione sono importanti considerazioni di progettazione.
Caratteristiche del prodotto
- Struttura duplex ferritico-austenitica: La microstruttura duplex fornisce una combinazione di resistenza meccanica e resistenza alla corrosione per sistemi di tubazioni industriali esigenti.
- Buona resistenza alla corrosione da cloruri: S31803 Duplex 2205 è comunemente selezionato per tubazioni esposte a fluidi contenenti cloruri e altri ambienti di processo corrosivi.
- Resistenza alla tensocorrosione: L'acciaio inossidabile duplex offre una migliore resistenza alla tensocorrosione da cloruri rispetto a molti gradi di acciaio inossidabile austenitico convenzionali.
- Elevata resistenza meccanica: La resistenza meccanica del Duplex 2205 è superiore a quella di molti acciai inossidabili austenitici convenzionali, rendendolo adatto per tubazioni in pressione e sistemi di processo in cui la resistenza è una considerazione importante.
- Costruzione saldata controllata: La saldatura longitudinale automatica fornisce un cordone di saldatura controllato e consente la produzione di diametri di tubo maggiori e spessori di parete personalizzati.
- Fornitura personalizzabile: Diametro esterno del tubo, spessore della parete, lunghezza, preparazione delle estremità, condizione superficiale, ispezione e documentazione possono essere forniti secondo i requisiti del progetto.
Processo di produzione
Il tipico processo di produzione per tubi saldati ASTM A790 S31803 include:
- Preparazione di piastre o nastri in acciaio inossidabile duplex
- Identificazione delle materie prime e verifica chimica
- Formatura di piastre o nastri
- Saldatura longitudinale controllata
- Ispezione del cordone di saldatura
- Trattamento termico di soluzione
- Decapaggio e trattamento superficiale
- Taglio alla lunghezza specificata
- Preparazione delle estremità
- Ispezione dimensionale
- Test idrostatico o non distruttivo applicabile
- PMI e ispezione finale

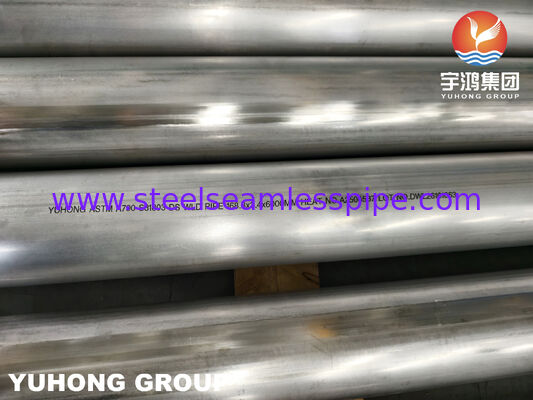

- Marcatura e imballaggio per l'esportazione
Il percorso di produzione effettivo e l'ambito dei test sono controllati secondo la norma applicabile, la specifica di acquisto e il piano di ispezione concordato.
Applicazioni
- Petrolio e gas: Utilizzato in selezionati sistemi di tubazioni di processo, produzione e utenze dove si possono incontrare fluidi corrosivi e ambienti contenenti cloruri.
- Impianti petrolchimici: Adatto per tubazioni di processo in raffinerie e impianti petrolchimici che richiedono la costruzione in acciaio inossidabile duplex.
- Lavorazione chimica: Applicato a selezionate linee di processo chimico dove sono richieste resistenza alla corrosione e resistenza meccanica.
- Sistemi marini e di acqua di mare: Considerato per tubazioni marine, sistemi di acqua di raffreddamento e selezionate applicazioni relative all'acqua di mare, in base alle condizioni di servizio effettive.
- Produzione di energia: Utilizzato in selezionati sistemi di tubazioni ausiliarie, acqua di raffreddamento e acqua di processo negli impianti di produzione di energia.
- Tubazioni di processo industriali: Adatto per sistemi di trasporto di fluidi industriali che richiedono una combinazione di resistenza, resistenza alla corrosione e costruzione di tubi saldati.
Mezzi di servizio tipici
Nota: L'idoneità del materiale deve essere valutata in base al mezzo effettivo, alla concentrazione di cloruri, alla temperatura, alla velocità di flusso e alle condizioni operative.
Tubo saldato ASTM A790 S31803 vs. Tubo senza saldatura
ASTM A790 copre sia tubi in acciaio inossidabile duplex senza saldatura che saldati a giunto diritto. Il tubo saldato è prodotto formando piastre o nastri e creando una saldatura longitudinale controllata. Può essere vantaggioso per diametri esterni maggiori e determinate dimensioni personalizzate. Il tubo senza saldatura è prodotto senza saldatura longitudinale e può essere selezionato per specifici requisiti di pressione, dimensioni o progetto. La scelta tra costruzione saldata e senza saldatura dovrebbe basarsi sulle dimensioni del tubo, sulle condizioni di servizio, sui requisiti di progettazione e sulla specifica di progetto applicabile.
S31803 vs. S32205 Duplex 2205
| Articolo |
S31803 |
S32205 |
| Nome comune |
Duplex 2205 |
Duplex 2205 |
| Designazione UNS |
S31803 |
S32205 |
| Famiglia di materiali |
Acciaio inossidabile duplex |
Acciaio inossidabile duplex |
| Struttura |
Ferritico-austenitica |
Ferritico-austenitica |
| Sistema Cr-Ni-Mo tipico |
Classe 22Cr-5Ni-3Mo |
Classe 22Cr-5Ni-3Mo |
| Applicazioni tipiche |
Tubazioni di processo corrosive |
Tubazioni di processo corrosive |
Sebbene S31803 e S32205 siano entrambi comunemente associati al Duplex 2205, hanno diversi requisiti di composizione chimica. Non dovrebbero essere trattati come automaticamente intercambiabili. La designazione UNS esatta specificata nell'ordine di acquisto dovrebbe sempre essere seguita.
Designazioni di materiali correlate
| Norma / Sistema |
Designazione |
| UNS |
S31803 |
| Grado comune |
Duplex 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| Riferimento EN |
X2CrNiMoN22-5-3 |
| Riferimento JIS |
SUS329J3L |
Le designazioni correlate dovrebbero essere verificate rispetto alla norma materiale applicabile e ai requisiti chimici/meccanici prima di essere trattate come equivalenti esatti.
Ispezione e test
L'ispezione di qualità può essere organizzata secondo ASTM A790/A790M e i requisiti specifici del progetto. Le opzioni di ispezione tipiche includono:
- Analisi della composizione chimica
- Prove di trazione
- Prove di durezza
- Prova di appiattimento
- Test idrostatico
- Test elettrico non distruttivo
- Ispezione del cordone di saldatura
- Test ultrasonico quando specificato

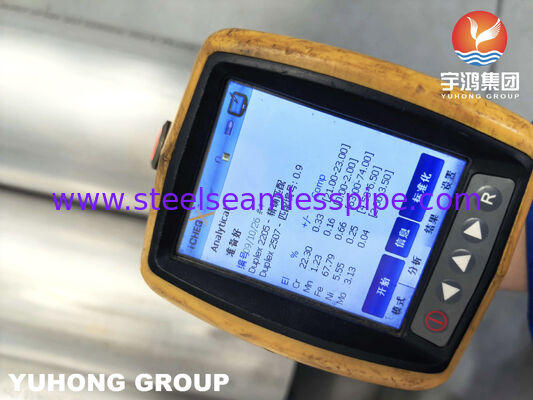

- Identificazione positiva del materiale (PMI)

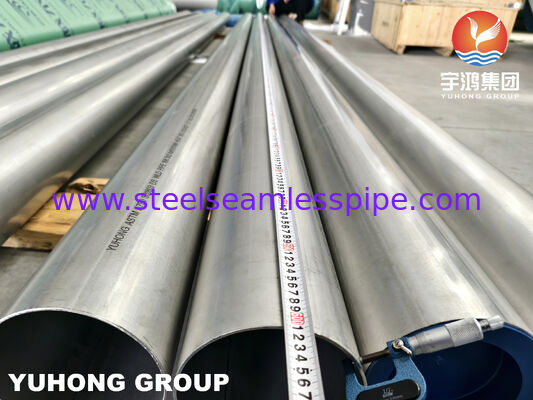

- Ispezione dimensionale
- Ispezione visiva
- Ispezione superficiale
- Ispezione di terze parti
Trattamento superficiale
Il tubo saldato ASTM A790 S31803 può essere fornito con una condizione superficiale adatta al processo di produzione e ai requisiti del progetto. Le opzioni comuni includono:
- Ricotto di soluzione e decapato
- Ricotto e decapato
- Superficie trattata meccanicamente
- Finitura superficiale personalizzata
I requisiti superficiali dovrebbero essere confermati in base alle dimensioni del tubo, al percorso di produzione e alla specifica del progetto.
Preparazione estremità
Le estremità del tubo possono essere fornite in base ai requisiti di tubazione e saldatura del cliente. Le opzioni disponibili includono:
- Estremità piana
- Estremità smussata
- Estremità tagliata a squadro
- Preparazione estremità personalizzata
Documenti di qualità e certificazioni
I seguenti documenti possono essere forniti in base all'ordine di acquisto e al piano di ispezione:
- Certificato di prova materiale EN 10204 3.1
- Certificato EN 10204 3.2 su richiesta
- Rapporto di analisi chimica
- Rapporto di prova meccanica
- Rapporto di prova idrostatica
- Rapporto NDT
- Rapporto PMI
- Rapporto di ispezione dimensionale
- Registrazione del trattamento termico
- Lista di imballaggio
- Certificato di origine
- Rapporto di ispezione di terze parti
Imballaggio

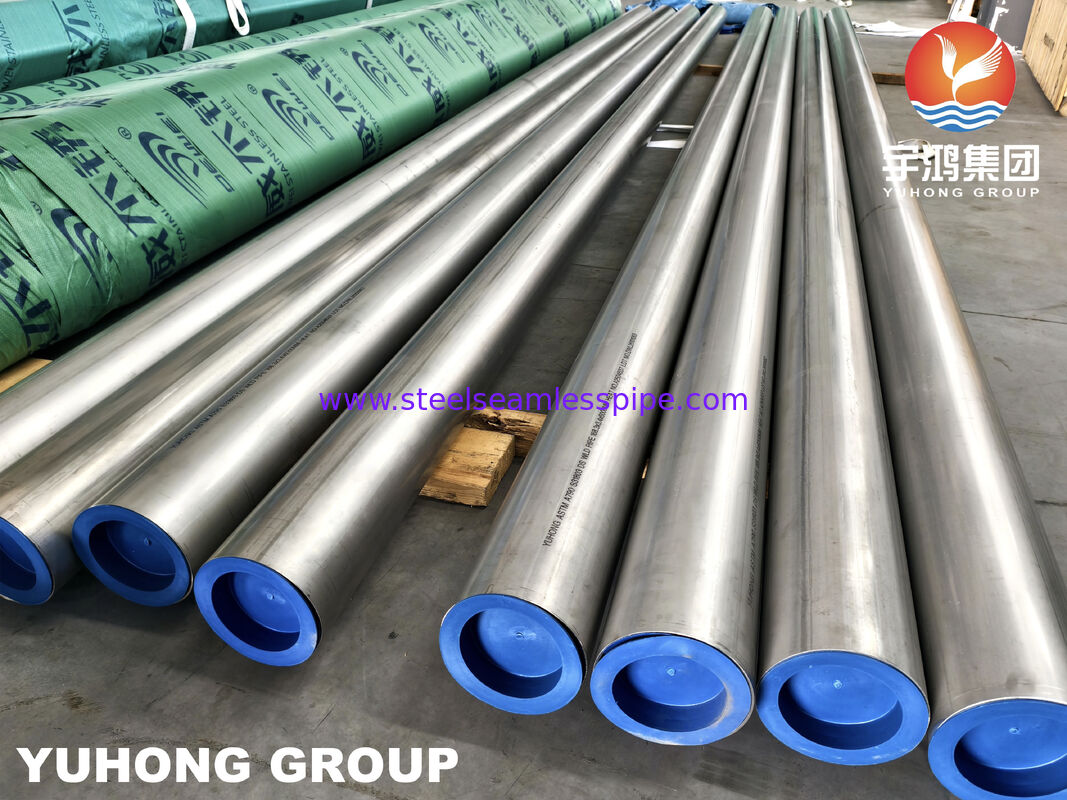

I tubi saldati ASTM A790 S31803 sono normalmente forniti con tappi protettivi alle estremità e saldamente imballati secondo le dimensioni del tubo e i requisiti di trasporto. L'imballaggio in plastica, la reggiatura in acciaio e l'imballaggio marittimo per l'esportazione possono essere organizzati per spedizioni a lunga distanza.
Produzione e fornitura personalizzate
Possiamo fornire tubi saldati ASTM A790 S31803 Duplex 2205 con:
- Diametro esterno
- Spessore della parete
- Lunghezza del tubo
- Preparazione estremità
- Condizione superficiale
- Trattamento termico
- Requisiti di ispezione
- Requisiti PMI
- Requisiti NDT
- Ispezione di terze parti
- Certificazione del materiale
Disegni tecnici, specifiche di progetto e piani di ispezione possono essere esaminati prima della produzione per confermare i requisiti applicabili.
Domande frequenti
- Cos'è un tubo ASTM A790 S31803?
Il tubo ASTM A790 S31803 è un tubo in acciaio inossidabile duplex fabbricato secondo i requisiti ASTM A790/A790M. UNS S31803 è comunemente associato all'acciaio inossidabile Duplex 2205.
- Il tubo ASTM A790 S31803 è saldato o senza saldatura?
ASTM A790 copre sia tubi senza saldatura che saldati a giunto diritto. La descrizione del prodotto dovrebbe specificare chiaramente se il tubo fornito è saldato o senza saldatura.
- S31803 è lo stesso di Duplex 2205?
S31803 è comunemente identificato come Duplex 2205. Tuttavia, S31803 e S32205 hanno diversi requisiti chimici, quindi la designazione UNS specificata dovrebbe essere confermata per ogni progetto.
- Per cosa viene utilizzato il tubo saldato ASTM A790 S31803?
Viene comunemente utilizzato nelle applicazioni petrolifere e del gas, petrolchimiche, chimiche, marine, di produzione di energia e di tubazioni di processo industriali.
- Il tubo saldato S31803 può essere fornito con PMI?
Sì. L'identificazione positiva del materiale (PMI) può essere organizzata quando richiesto dall'ordine di acquisto o dal piano di ispezione.
- È possibile organizzare un'ispezione di terze parti?
Sì. L'ispezione di terze parti può essere organizzata secondo l'ambito di ispezione concordato e i requisiti del progetto.
