Panoramica del prodotto

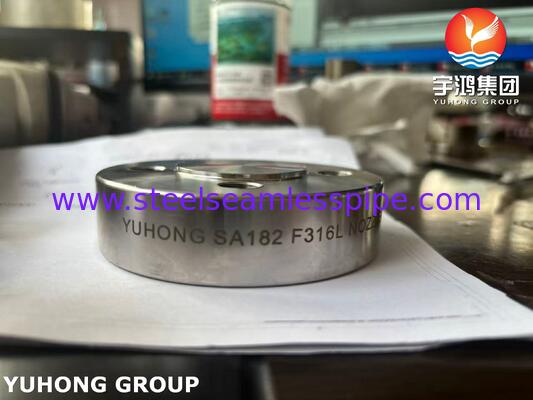

La flangia del telaio del vetro spia in acciaio inossidabile ASME SA182 F316 è un componente in acciaio inossidabile forgiato e lavorato progettato per gruppi di vetro spia, porte di osservazione e apparecchiature di ispezione visiva utilizzate nei sistemi di processo industriale.
Prodotto daAcciaio inossidabile austenitico F316, la flangia del telaio può essere fornita con apertura centrale, fori per bulloni, fori filettati, superfici di tenuta e altre caratteristiche lavorate secondo il disegno del cliente.
Il componente è adatto per l'integrazione in apparecchiature di processo, recipienti a pressione, sistemi di tubazioni, serbatoi, scambiatori di calore e altre apparecchiature dove è richiesto un vetro spia o una finestra di ispezione.
La configurazione della flangia, le dimensioni, la pressione nominale e i dettagli di connessione sono determinati in base al design dell'apparecchiatura, allo standard della flangia applicabile e alle specifiche del cliente.
Specifiche del prodotto
| Articolo |
Specifica |
| Nome del prodotto |
Flangia del telaio del vetro spia in acciaio inossidabile F316 |
| Tipo di prodotto |
Flangia del telaio del vetro spia / Flangia della porta di osservazione |
| Materiale |
Acciaio inossidabile austenitico |
| Grado |
F316 |
| UNS |
S31600 |
| Standard |
ASME SA182 / ASTM A182 |
| Produzione |
Forgiatura + lavorazione CNC |
| Forma |
Circolare |
| Diametro esterno |
Personalizzato |
| Diametro interno |
Personalizzato |
| Spessore |
Personalizzato |
| Quantità di fori per bulloni |
Personalizzato |
| Diametro del foro del bullone |
Personalizzato |
| Diametro del cerchio dei bulloni |
Personalizzato |
| Connessione |
Flangiato/Imbullonato/Personalizzato |
| Superficie di tenuta |
Lavorato/personalizzato |
| Apertura del vetro spia |
Personalizzato |
| Fori filettati |
Disponibile come richiesto |
| Finitura superficiale |
Lavorati / Decapati / Passivati / Personalizzati |
| Trattamento termico |
Soluzione trattata termicamente come specificato |
| Ispezione |
Ispezione chimica, meccanica e dimensionale |
| Certificazione |
MTC/EN 10204 3.1/3.2 come richiesto |
| Applicazione |
Spia, oblò, apparecchiature di processo e tubazioni |
Materiale in acciaio inossidabile F316
F316 è un acciaio inossidabile austenitico contenente cromo, nichel e molibdeno.
La composizione nominale della lega fornisce le caratteristiche del materiale richieste per un'ampia gamma di applicazioni in apparecchiature industriali. F316 è comunemente specificato per apparecchiature di processo, componenti di tubazioni, valvole, flange e altre parti fabbricate o forgiate.
Per i prodotti fabbricati aASME SA182 F316, composizione chimica, proprietà meccaniche e requisiti di trattamento termico devono essere conformi all'edizione applicabile di ASME SA182/ASTM A182 e alle specifiche di acquisto.
Composizione chimica
I tipici requisiti chimici F316 secondo ASTM A182 sono mostrati di seguito:
| Elemento |
Requisito F316 |
| C |
≤0,080% |
| Mn |
≤2,00% |
| Sì |
≤1,00% |
| P |
≤0,045% |
| S |
≤0,030% |
| Cr |
16,0–18,0% |
| Ni |
10,0–14,0% |
| Mo |
2,0–3,0% |
| Fe |
Bilancia |
La composizione chimica effettiva deve essere verificata rispetto all'edizione ASME SA182 applicabile e al certificato del materiale per il calore fornito.
Proprietà meccaniche
Le proprietà meccaniche dei forgiati ASME SA182 F316 devono soddisfare i requisiti delle specifiche dei materiali applicabili.
| Proprietà |
Requisito |
| Resistenza alla trazione |
Secondo ASME SA182 F316 |
| Forza di snervamento |
Secondo ASME SA182 F316 |
| Allungamento |
Secondo ASME SA182 F316 |
| Riduzione dell'area |
Secondo le specifiche applicabili |
| Durezza |
Secondo le specifiche applicabili |
| Trattamento termico |
Trattamento termico della soluzione come specificato |
I valori finali certificati dovrebbero essere presi dall'MTC per il calore effettivo e le condizioni del prodotto.
Design della flangia del telaio del vetro di vista

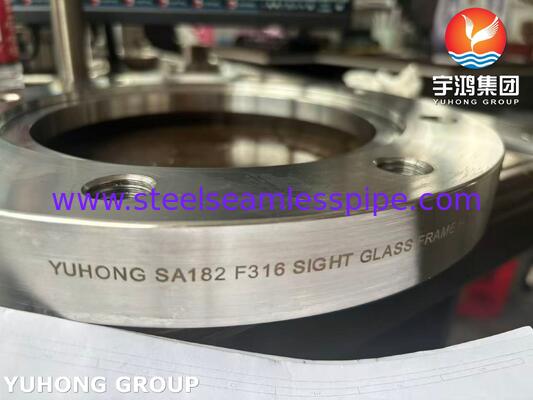

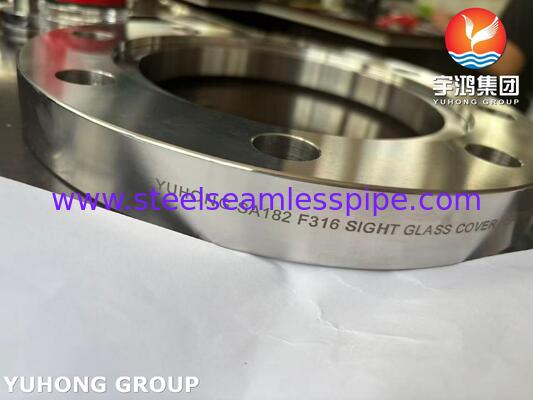

La flangia del telaio della spia è progettata per fornire un'interfaccia di montaggio e tenuta meccanica per un gruppo di spia.

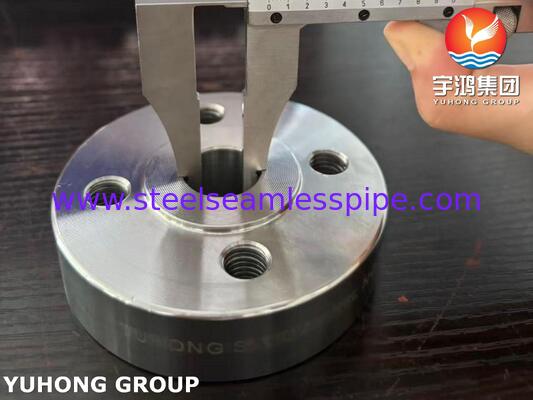

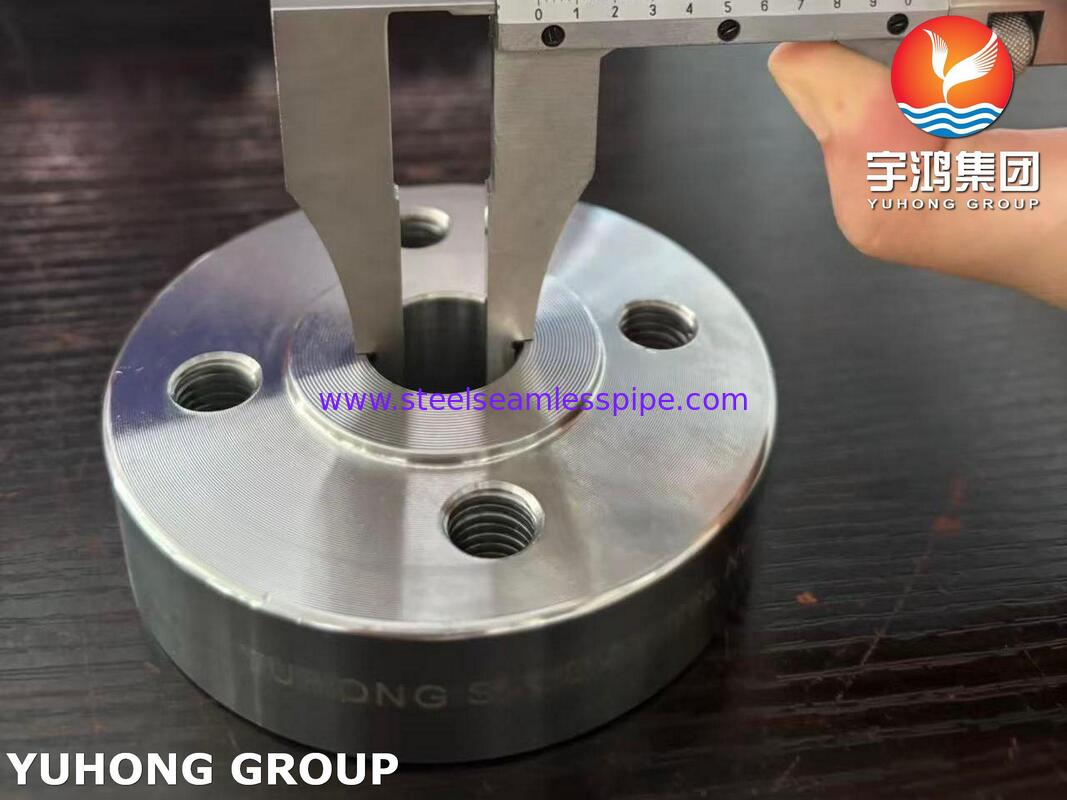

La struttura tipica è costituita da un corpo circolare forgiato con un'apertura centrale di osservazione e fori di montaggio.
Apertura di visualizzazione centrale
L'apertura interna è lavorata in base al diametro del vetro spia e all'area di visualizzazione richiesti.
Faccia flangiata
La faccia della flangia può essere lavorata secondo la configurazione di tenuta specificata.
Fori dei bulloni
I fori dei bulloni possono essere disposti in base al disegno dell'attrezzatura del cliente o alle dimensioni della flangia applicabile.
Fori filettati
I fori filettati possono essere forniti quando il gruppo della spia utilizza un fissaggio filettato o disposizioni di montaggio personalizzate.
Superficie di tenuta
La superficie di tenuta può essere lavorata in base alla configurazione di guarnizione, vetro e assemblaggio richiesta.
Dimensioni della flangia
La flangia del telaio della spia può essere personalizzata secondo i disegni del cliente.
I parametri tipici includono:
| Parametro |
Configurazione disponibile |
| Diametro esterno |
Personalizzato |
| Diametro interno |
Personalizzato |
| Spessore complessivo |
Personalizzato |
| Apertura del vetro spia |
Personalizzato |
| Cerchio di bulloni |
Personalizzato |
| Quantità di fori per bulloni |
Personalizzato |
| Diametro del foro del bullone |
Personalizzato |
| Dimensione filettatura |
Metrico/UNC/UNF/Personalizzato |
| Faccia di tenuta |
Personalizzato |
| Scanalatura |
Personalizzato |
| Svasato |
Personalizzato |
| Tolleranza di lavorazione |
Secondo il disegno |
Se è necessario che il componente sia conforme a uno standard dimensionale specifico della flangia, lo standard applicabile deve essere specificato separatamente nell'ordine di acquisto.
Processo di produzione
1. Materia prima
Il materiale di forgiatura certificato in acciaio inossidabile F316 è selezionato in base alla specifica ASME SA182 richiesta.
2. Forgiatura
La materia prima viene riscaldata e forgiata nella forma preliminare richiesta dell'anello o della flangia.
3. Trattamento termico
Il trattamento termico della soluzione viene eseguito secondo le specifiche del materiale applicabile.
4. Lavorazione grezza
Il componente forgiato viene sgrossato per stabilire le principali dimensioni esterne ed interne.
5. Lavorazione CNC
Si effettuano lavorazioni meccaniche di precisione per:
- Diametro esterno
- Diametro interno
- Apertura del vetro spia
- Fronte della flangia
- Fori dei bulloni
- Fori filettati
- Sigillatura delle scanalature
- Svasatori
6. Finitura superficiale
Il componente lavorato può essere fornito con le condizioni superficiali specificate.
7. Ispezione finale
Le dimensioni finali, la posizione dei fori, l'identificazione del materiale e le condizioni della superficie vengono controllate prima della spedizione.
Capacità di lavorazione
La flangia del telaio del vetro spia F316 può essere lavorata a CNC secondo i disegni del cliente.
La lavorazione può includere:
- Girando
- Lavorazione del viso
- Noioso
- Perforazione
- Toccando
- Lavorazione di scanalature
- Svasatura
- Smussatura
- Finiture di precisione
La tolleranza di lavorazione è controllata in base al disegno del cliente e ai requisiti dimensionali applicabili.
Controllo qualità
Ispezione dei materiali
- Verifica del numero di calore
- Composizione chimica
- PMI
- Identificazione del materiale
- Revisione del certificato dei materiali
Ispezione meccanica
Dove richiesto:
- Prova di trazione
- Forza di rendimento
- Allungamento
- Durezza
Controllo dimensionale
L'ispezione può includere:
- Diametro esterno
- Diametro interno
- Spessore
- Diametro del foro del bullone
- Distanza tra i fori dei bulloni
- Diametro del cerchio dei bulloni
- Dimensioni della filettatura
- Dimensioni della faccia di tenuta
- Dimensioni della scanalatura
- Concentricità
- Planarità
Ispezione della superficie
La flangia finita può essere ispezionata visivamente per:
- Crepe
- Difetti superficiali
- Danni di lavorazione
- Sbavature
- Corrosione
- Finitura non corretta
Ulteriori controlli non distruttivi possono essere eseguiti in base ai requisiti del progetto.
Documenti di ispezione
In base alle esigenze del cliente è possibile fornire la seguente documentazione:
- Certificato di prova dei materiali
- Certificato EN 10204 3.1
- Certificato EN 10204 3.2
- Rapporto sull'analisi chimica
- Rapporto di prova meccanica
- Rapporto PMI
- Rapporto di controllo dimensionale
- Registro dei trattamenti termici
- Rapporto NDT
- Certificato di conformità
- Rapporto di ispezione di terze parti
Applicazioni
Attrezzature per processi industriali
La flangia del telaio del vetro spia F316 può essere installata su apparecchiature di processo dove è richiesto il monitoraggio visivo del processo interno.
Recipienti a pressione
Il componente può essere prodotto come parte di un oblò personalizzato o di un gruppo di vetro spia per apparecchiature a pressione.
Tubazioni di processo
I gruppi flangia con vetro spia possono essere utilizzati in sistemi di tubazioni selezionati per fornire l'osservazione visiva del flusso di processo.
Attrezzature per il trattamento chimico
L'acciaio inossidabile F316 è comunemente specificato per apparecchiature di processo in cui è richiesto un acciaio inossidabile austenitico contenente molibdeno.
Scambiatori di calore e condensatori
Il componente può essere incorporato in gruppi scambiatori di calore o condensatori personalizzati che richiedono una porta di ispezione visiva.
Serbatoi e recipienti
Le applicazioni possono includere serbatoi di stoccaggio, serbatoi di processo e recipienti dotati di finestre di ispezione.
Attrezzature marine e industriali
La flangia del telaio del vetro spia F316 può essere prodotta per apparecchiature marine e industriali in base alle condizioni di servizio applicabili e ai requisiti di progettazione.
