Tubo di acciaio inossidabile forgiato ASTM A182 F316L con fori per tubi lavorati di precisione per scambiatori di calore

ASTM A182 F316L Foglio di tubi forgiati in acciaio inossidabile

Introduzione del prodotto

Fabbricazione di apparecchiature per il trasferimento di calore a pressione

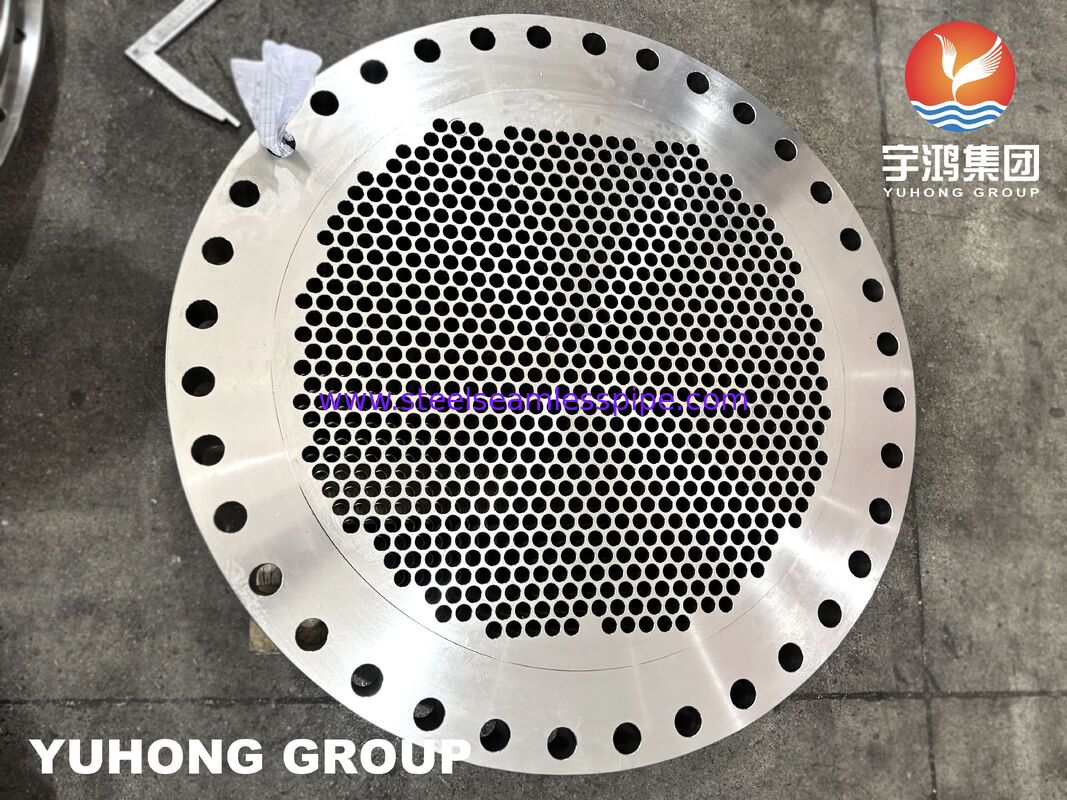

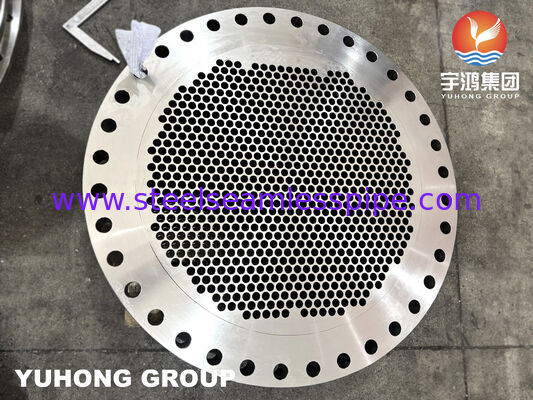

ASTM A182 F316L Tubesheet è un componente in acciaio inossidabile forgiato utilizzato per fissare i tubi degli scambiatori di calore e separare o controllare i fluidi del lato del processo all'interno delle apparecchiature a guscio e tubo.

Prodotti a partire da:Acciaio inossidabile austenitico 316L, il tubo combina resistenza alla corrosione con una buona saldabilità ed è adatto per apparecchiature esposte a umidità, cloruri e una serie di fluidi di processo.

La lamina di tubo può essere fornita con macchine di precisionefori di tubi, superfici di tenuta laterali, scanalature di passaggio e fori di bullonisecondo i disegni dello scambiatore di calore. Il diametro del foro del tubo, l'altezza, la disposizione e la tolleranza di perforazione possono essere controllati secondo il metodo di attacco tubo-piastra richiesto.

A seconda della progettazione dell'apparecchiatura, i fori dei tubi possono essere preparati percon una lunghezza superiore o uguale a 1 mm.

Specifiche tecniche

Dimensioni tipiche

Caratteristiche del prodotto

• Fabbricazione di fori per tubi di precisione

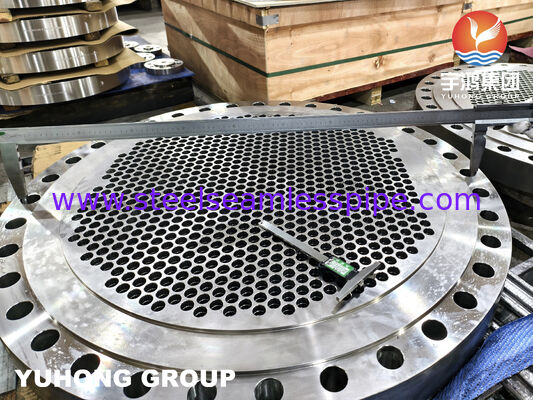

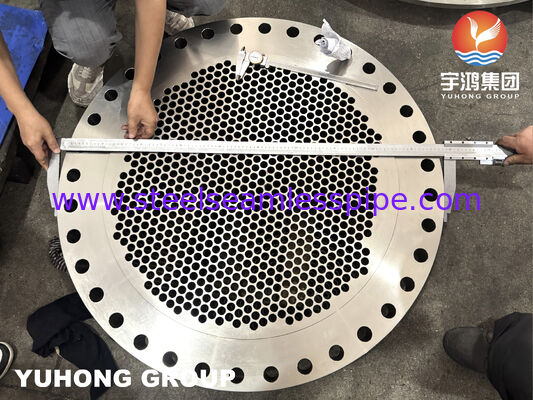

I fori dei tubi sono lavorati CNC in base al diametro, all'inclinazione, alla tolleranza posizionale e alla disposizione del foglio del tubo specificati.

• Configurazioni di articolazioni a più tubi

Il foglio di tubo può essere preparato per l'espansione meccanica, la saldatura a tenuta, la saldatura a resistenza o l'espansione e la saldatura combinate.

• Costruzione resistente alla corrosione F316L

L'acciaio inossidabile F316L fornisce metalurgia austenitica contenente molibdeno per una migliore resistenza alla corrosione localizzata rispetto all'acciaio inossidabile 304L convenzionale.

• Partizione Pass personalizzata

Le scanalature di separazione di passaggio e le aree di seduta delle guarnizioni possono essere lavorate secondo la disposizione di flusso del fluido richiesta.

• Materiale contraffatto rintracciabile

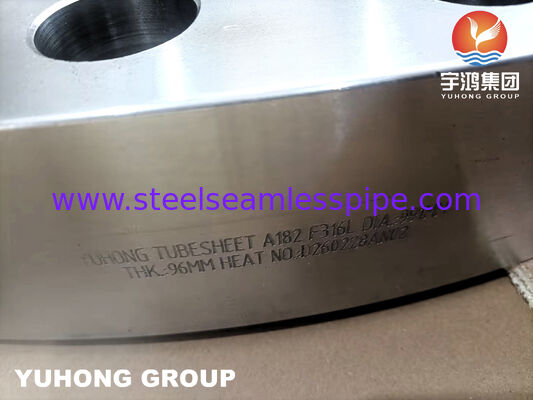

La tracciabilità del numero di calore, il PMI e la certificazione dei materiali possono essere forniti per i progetti di apparecchiature a pressione.

Applicazioni tipiche

• Scambiatori di calore a conchiglia e tubi

• Scambiatori di calore fissi

• Scambiatori di calore a testa galleggiante

• Frigoriferi di processo

• Condensatori

• Caldaie di ricottura

• Scaldabagno

• Apparecchiature per processi chimici

• Apparecchiature per processi farmaceutici

• Apparecchiature per la desalinizzazione

Tipiche giunzioni tubo-foglio

• Espansione meccanica

Le estremità del tubo sono estese contro i fori del tubo per creare un contatto meccanico e una tenuta.

• Saldatura delle guarnizioni

Quando è richiesta una protezione aggiuntiva contro le perdite, viene applicata una saldatura all'interfaccia tubo-piastra.

• Saldatura a resistenza

Il tubo è saldato al foglio del tubo per formare un giunto strutturale del tubo.

• Espansione + saldatura del sigillo

L'espansione meccanica è combinata con la saldatura delle guarnizioni per le applicazioni che richiedono sia la ritenzione meccanica che una sigillatura migliorata.

Gradi di materiale equivalenti

Ispezione e documentazione

• Identificazione positiva del materiale (PMI)

• Test a ultrasuoni (UT)

• Ispezione dimensionale

• Ispezione del diametro del foro del tubo

• Ispezione della posizione del foro del tubo

• Ispezione della piattazza

• Prova di durezza

• Ispezione visiva

• EN 10204 3.1 MTC

• EN 10204 3.2 Ispezione

Domande frequenti

• A che cosa serve una lamina F316L?

È utilizzato principalmente negli scambiatori di calore a guscio e tubo, condensatori, riscaldatrici e altre apparecchiature di processo tubolare.

• Il disegno del foro del tubo può essere personalizzato?

Sì, il diametro del tubo, il passo, la quantità di fori, la disposizione e la partizione di passaggio possono essere fabbricati in base ai disegni dell'apparecchiatura.

• Quali sono i metodi disponibili per unire i tubi?

Si possono preparare configurazioni meccaniche di espansione, saldatura a tenuta, saldatura a resistenza e combinazioni di espansione e saldatura.

• I fogli di tubi F316L possono essere forniti con la documentazione di ispezione?

Sì, la documentazione PMI, ispezione dimensionale, UT e EN 10204 3.1/3.2 può essere fornita in base alle esigenze del progetto.

1 Fabbricazione di tubi fissi contro tubi a testa galleggiante

• Scambiatore di calore fisso

• Scambiatore di calore a testa galleggiante

• Progettazione di fogli di tubi

• Compensazione dell'espansione termica

2 Modello di buco del tubo

• Peso triangolare

• Pitch triangolare ruotato

• Piazza quadrata

• Peso quadrato ruotato

3 Articolo tubo-foglio

Espansione del tubo / Rotolamento del tubo / Saldatura del sigillo / Saldatura della resistenza / Rotoli del foro del tubo / Perforazione della giunzione del tubo
