ASME U Stamp TEMA Classe R scambiatore di calore di squadra

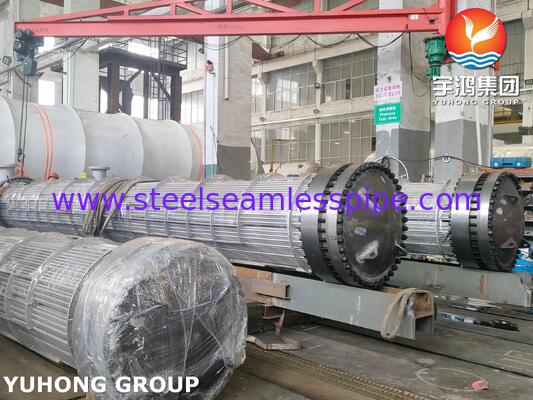

ASME U Stamp TEMA Classe R scambiatore di calore per team Fascio tubiero per scambiatore di calore del condensatore con pressacavo del vapore

Il nostro fascio tubiero di scambiatori di calore per team ASME TEMA Classe R personalizzato è progettato e prodotto come fascio sostitutivo ad alte prestazioni per applicazioni critiche di raffineria di petrolio, specificamente ottimizzato per lo scambiatore di calore del condensatore a pressacavo del vapore presso la raffineria di Sasrah in Iraq. Progettato in stretta conformità con gli standard ASME Sezione VIII Divisione 1 e TEMA Classe R, questo scambiatore di calore a vapore flottante di alta qualità è costruito per gestire carichi termici gravosi, migliorando la produzione di benzina e ottimizzando l'efficienza dell'impianto in rigorose condizioni operative della raffineria a valle.

COMPONENTI PRINCIPALI E SPECIFICHE DEI MATERIALI

• Tubi dello scambiatore di calore: layout dei tubi in acciaio al carbonio senza saldatura SA179 progettato per eliminare il rischio di fessurazioni indotte dall'idrogeno e massimizzare l'area di trasferimento termico dello scambiatore di calore.

• Piastre tubiere: realizzate in acciaio forgiato di alta qualità SA266 grado 2 per fornire una densa integrità microstrutturale in prossimità dei giunti, lavorate con precisione con fori di 20,4 mm di diametro.

• Deflettori e piastre di supporto: piastre deflettori di supporto interne multisegmento lavorate da piastre SA516 grado 60/ASTM A36 per controllare la direzione del fluido e supportare il gruppo scambiatore di calore del team.

• Telaio a sella scorrevole: piastre strutturali in acciaio abbinate a selle scorrevoli integrate e piastre scorrevoli per accogliere l'espansione termica assiale calcolata dello scambiatore di calore durante il funzionamento.

• Elementi di fissaggio e guarnizioni: connessioni bullonate ad alta resistenza per impieghi gravosi calibrate su limiti espliciti di coppia di serraggio ASME per garantire zero perdite di processo nella giunzione guscio-canale.

VANTAGGI DELLA TECNOLOGIA FONDAMENTALE E DELLA PRODUZIONE

• Configurazione strutturale TEMA Classe R: il design complessivo, la spaziatura dei deflettori e la disposizione dei tubi interni sono rigorosamente conformi ai requisiti TEMA Classe R per ambienti di raffineria severi, garantendo che questo scambiatore di calore per gruppi resista a una pulizia regolare dei turni.

• Alesatura di precisione della piastra tubiera CNC: tutti i fori dei tubi per questo scambiatore di calore sono praticati utilizzando alesatrici verticali CNC avanzate fino a un diametro esatto di 20,4 mm, prevenendo la corrosione interstiziale precoce e garantendo un contatto completo di espansione del tubo metallo-metallo.

• Riduzione dello stress e PWHT simulato: tutte le piastre forgiate che mantengono la pressione e le sezioni in acciaio al carbonio sono sottoposte a cicli calcolati di trattamento termico post-saldatura (PWHT simulato) per ridurre al minimo lo stress residuo in tutte le zone interessate dal calore prima di assemblare lo scambiatore di calore del team.

• Esecuzione meccanizzata della giunzione dei tubi: i tubi vengono espansi con precisione e saldati a tenuta o a forza alla piastra tubiera forgiata SA266 utilizzando registri di coppia di espansione automatizzati, garantendo una tenuta ermetica continua all'interno del fascio dello scambiatore di calore.

CONTROLLO E TEST DI QUALITÀ RIGOROSI

• Test idrostatico del produttore: questo componente completo dello scambiatore di calore del team è sottoposto a test di tenuta idrostatica a piena pressione presso la struttura del produttore per confermare visivamente e strumentalmente la tenuta dei giunti.

• Verifiche geometriche standardizzate: tutte le tolleranze di fabbricazione sono verificate in stretta conformità con gli standard ISO 2768-mK ed EN ISO 13920-BF per garantire un controllo preciso delle dimensioni e un perfetto adattamento all'involucro dello scambiatore di calore esistente.

• Documenti di tracciabilità dei materiali: la consegna include un databook tecnico completo e verificato contenente rapporti di test sui materiali (MTR) certificati per metalli SA179 e SA266, registri di saldatura qualificati ASME e rapporti di esame NDT.

LOGISTICA INTERNAZIONALE E SUPPORTO AL MERCATO TARGET

• Protezione anticorrosione per la navigazione marittima: tutti i percorsi delle flange lavorate a macchina e le facce della piastra tubiera dello scambiatore di calore del team sono rivestiti con composti temporanei che inibiscono la ruggine e avvolti con barriere meteorologiche per carichi pesanti adatte al trasporto marittimo.

• Disposizioni di carico strutturale: l'intero fascio di scambiatori di calore è alloggiato su telai di supporto in acciaio per carichi pesanti o gruppi di pattini per eliminare qualsiasi carico di peso diretto sui tubi dello scambiatore di calore SA179 durante le operazioni di trasporto e con gru.

• Supporto doganale normativo per il Medio Oriente: pacchetto completo di documentazione tecnica disponibile per supportare i rigidi quadri di sdoganamento e di convalida delle importazioni necessari per la spedizione di macchinari per scambiatori di calore di team industriali direttamente in Iraq e nei siti di raffineria adiacenti.
