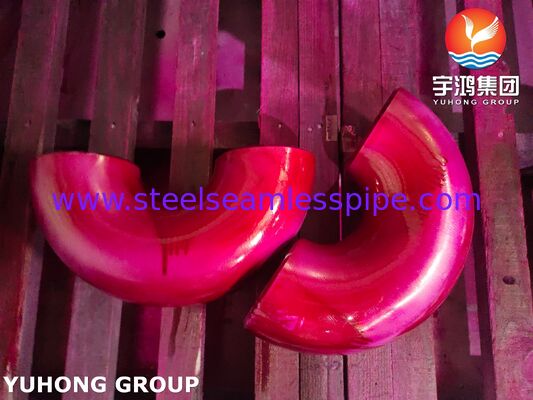

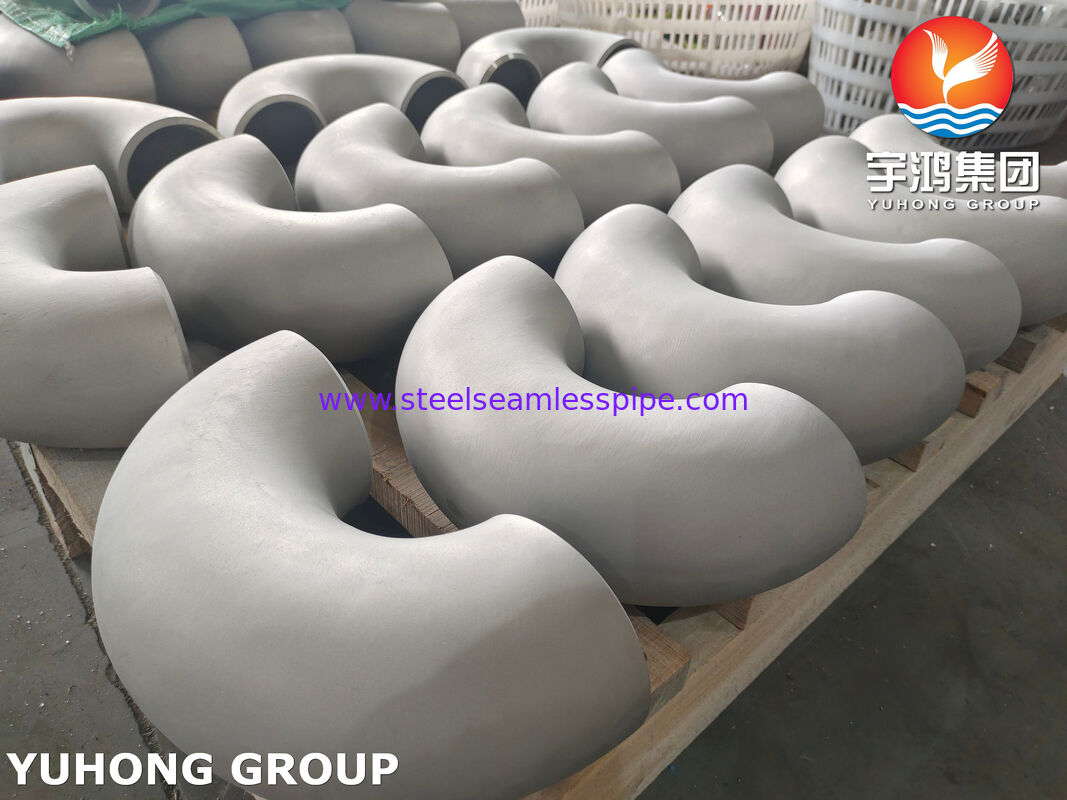

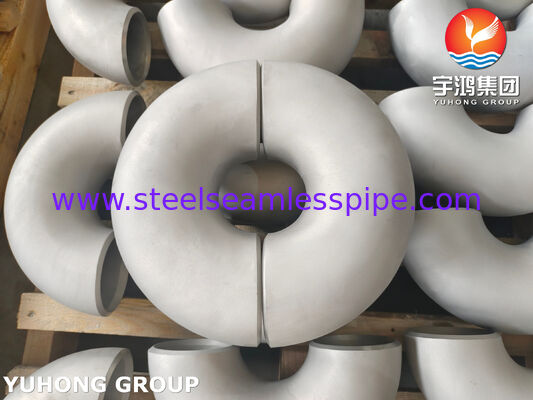

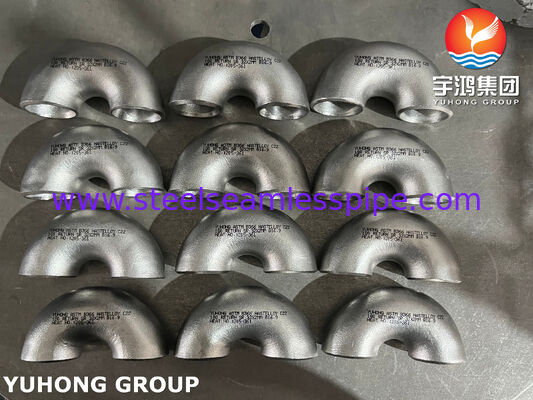

ASTM B366 UNS N06022 / DIN 2.4602 / Hastelloy C22 Fittings per tubi 180° SR Curve di ritorno

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, BV, LR, DNV-GL, KR, CCS , TS, GOST, CCS, TUV, PED
Numero di modello:	ASTM B366 Hastelloy C22 Curve di ritorno 180° SR

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 pz
Imballaggi particolari:	Cassa o pallet in legno pluriforme
Termini di pagamento:	L/C, T/T

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (337)

Tubo senza saldatura di acciaio inossidabile (327)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (38)

Tubo ad ago (163)

Tubo di pinna (711)

scambiatori di calore (31)

tubo dello scambiatore di calore (468)

Fusoli di tubi per scambiatori di calore (50)

Piastra tubiera dello scambiatore di calore (126)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (13)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (132)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (104)

Metropolitana della lega di rame (251)

Metropolitana dell'acciaio legato (212)

Metropolitana di titanio (21)

tubo temprato luminoso (174)

Metropolitana di caldaia (153)

montaggio d'acciaio (865)

Flangia d'acciaio (663)

Altri (407)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Nome del prodotto:	Curve di ritorno	Standard:	ASTM B366/ASME SB366
Materiali:	C22 / UNS N06022/2,4602	Misurare:	1/8" NB TO 48" NB IN
Spessore della parete:	Allegato 5S all'Allegato XXS	Forma:	180° Curva di ritorno
Raggio di curvatura:	Abitudine di R=1D 2D 3D 5D 6D 8D 10D
Evidenziare:	Fittings per tubi Hastelloy C22 , Fabbricazione a partire da acciaio , Fittings DIN 2.4602 180° SR

ASTM B366 Hastelloy C22 / UNS N06022 / DIN 2.4602 Curve di ritorno in lega di nichel 180° SR

ASTM B366 Hastelloy C22 Return Bend (UNS N06022 / DIN 2.4602) si riferisce a un raccordo per tubi prefabbricato a 180 gradi progettato per invertire completamente la direzione del flusso del fluido. È realizzato in una lega di nichel-cromo-molibdeno-tungsteno nota come Hastelloy C22 ed è conforme allo standard di produzione ASTM B366. A differenza di un gomito standard a 180° a lungo raggio, una "curva di ritorno" solitamente presenta un raggio compatto e stretto, in genere una volta o una volta e mezza il diametro nominale del tubo (1D o 1,5D). Questo design compatto lo rende ideale per l'uso in fasci tubieri di scambiatori di calore, linee di tracciamento del vapore o sistemi di tubazioni confinate. Il raccordo offre un'eccezionale resistenza alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione indotta da cloruri, soprattutto in ambienti chimici aggressivi come cloro umido, acido cloridrico o acido solforico caldo.

Gradi equivalenti di ASTM B366 Hastelloy C22 Curve di ritorno UNS N06022/DIN 2.4602 Raccordi per tubi in lega di nichel

STANDARD	LAVORO N. NR.	UNS	JIS	GOST	IT
Hastelloy C22	2.4602	N06022	NW 6022	–	NiCr21Mo14W

Composizione chimica delle curve di ritorno ASTM B366 Hastelloy C22 UNS N06022/DIN 2.4602 Accessori per tubi in lega di nichel

Grado	C	Mn	Sì	Cu	S	Fe	Ni	Cr	P	Mo
Hastelloy C22	0,010 massimo	0,50 massimo	0,08 massimo	0,50 massimo	0,02	2:00 – 6:00	50.015 minuti	20:00 – 22:50	0,02 massimo	12.50 – 14.50

Proprietà meccaniche delle curve di ritorno ASTM B366 Hastelloy C22 UNS N06022 / DIN 2.4602 Raccordi per tubi in lega di nichel

Densità	Punto di fusione	Resistenza alla trazione	Limite di snervamento (compensazione dello 0,2%)	Allungamento
8,69 g/cm3	1399 °C (2550 °F)	Psi – 1,00,000, MPa – 690	Psi – 45000, MPa – 310	45%

Piegatura di ritorno (raggio corto/modello vicino): distanza da centro a centro = 2 x foro nominale (NB) o inferiore. Tipicamente 1 x NPS (ad esempio, 6" da centro a centro per un tubo da 6"). Utilizzato in fasci tubieri di scambiatori di calore, riscaldatori e spazi ristretti.

Utilizzare la curva di ritorno ASTM B366 Hastelloy C22 quando è necessario un raccordo compatto con inversione di flusso a 180° in un servizio che alterna o miscela sostanze chimiche fortemente ossidanti e riducenti (in particolare cloro umido, acidi misti o fanghi FGD) a temperature fino a 425°C e dove è fondamentale ridurre al minimo i cordoni di saldatura o lo spazio di raccordo.

Applicazioni

Scambiatori di calore a fascio tubiero: fasci di tubi a U per fluidi corrosivi (ad es. raffreddatori H₂SO₄).
Riscaldatori a fuoco (forni): serpentine o serpentine in servizio con acido cloridrico o cloro.
Linee di decapaggio (industria siderurgica): Circuiti di ritorno di acidi misti caldi (HNO₃ + HF).
Skid per iniezione chimica offshore: curve compatte a 180° per linee di inibitori di corrosione.
Impianti di ritrattamento nucleare: dove è presente acido nitrico ossidante contenente fluoruri.
