Acciaio inossidabile spirale tubo di ferita ASME SA213 TP304/316L High-Efficiency Heat Exchanger Bundle per le applicazioni criogeniche e chimiche

Yuhong Group Co., Ltd. progetta e produce apparecchiature termiche tra cuiscambiatori di calore a fascio tubiero (design di scambiatori di calore TEMA), recipienti a pressione, raffreddatori ad ariae avanzatoFasci tubieri di scambiatori di calore a spirale. Forniamo anche singoli componenti:Tubo ad aletta, tubo del forno, tubo dello scambiatore di calore, tubo senza saldatura in acciaio inossidabile, tubo in lega di nichel, tubo in lega di rame, piastra tubiera dello scambiatore di calore e fascio tubiero dello scambiatore di calore. I nostri fasci a spirale avvolti offrono un'efficienza termica superiore e un ingombro compatto per applicazioni criogeniche, petrolchimiche e di trattamento del gas impegnative.

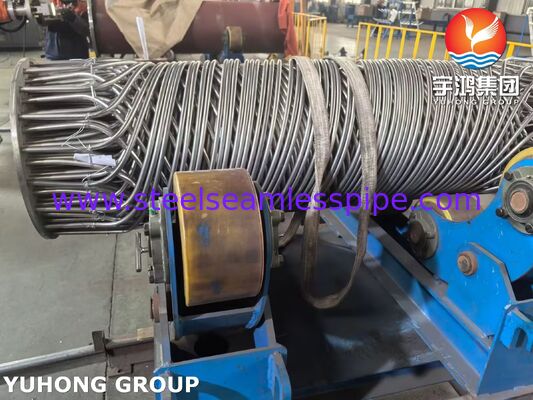

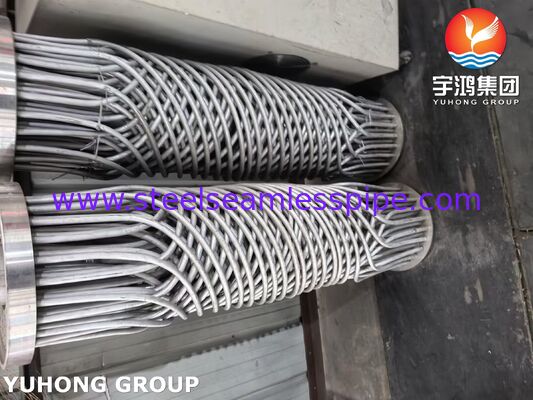

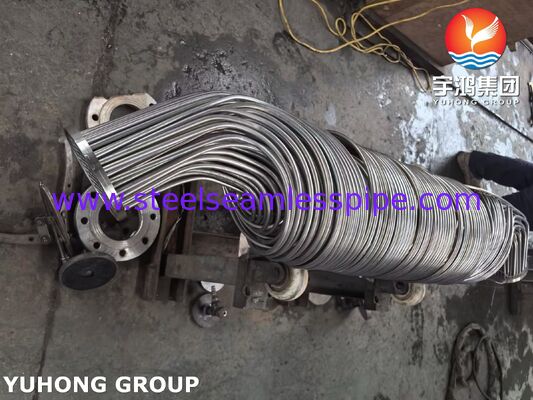

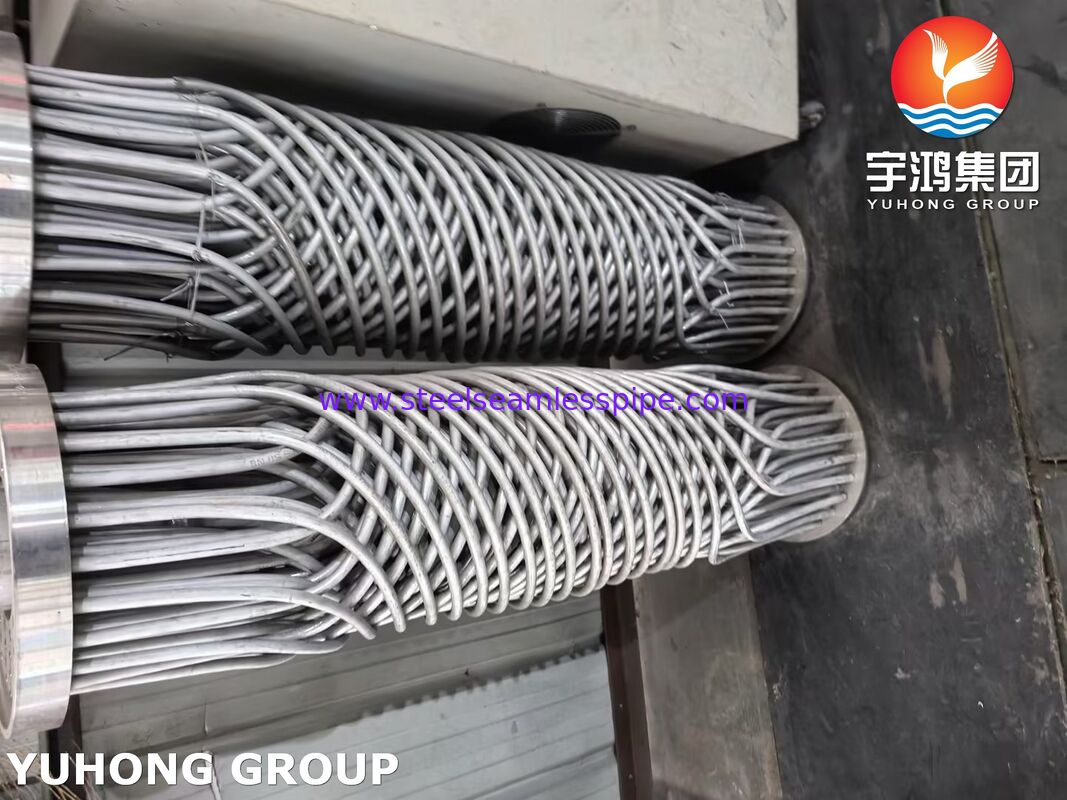

ILFascio tubiero spiralato in acciaio inoxè un'alternativa ad alte prestazioni ai tradizionali fasci di tubi diritti. Invece di tubi diritti, il fascio è costituito da più strati ditubi senza saldatura avvolti a spiraleavvolto attorno ad un nucleo centrale. Ciascuno strato di tubi è separato da distanziatori per creare più passaggi di flusso. Questo design offrecoefficienti di scambio termico estremamente elevatiin un piccolo volume, rendendolo ideale perimpianti di gas naturale liquefatto (GNL), unità di separazione dell'aria (ASU) e reattori chimici. I nostri pacchetti sono fabbricati daTubi senza saldatura in acciaio inossidabile ASME SA213 TP304/304L o TP316/316L, garantendo un'eccellente resistenza alla corrosione e resistenza alle temperature criogeniche.

• Fino a 5* in più di superficie di scambio termiconello stesso diametro del guscio grazie a più strati di tubi
• Elevata efficacia termica- vero flusso in controcorrente anche in caso di grandi incroci di temperatura
• Gestisce differenziali di alta pressione- il lato tubo può funzionare ad altissima pressione mentre il lato mantello a bassa pressione
• Ingombro compatto- riduce lo spazio del terreno, le tubazioni e i costi di isolamento

• Avvolgimento di precisione:Le macchine avvolgitrici controllate da computer garantiscono un passo del tubo e una spaziatura degli strati uniformi, fondamentali per prestazioni termiche prevedibili

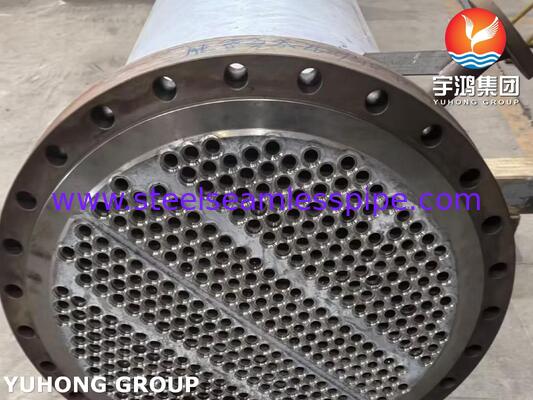

• Giunzione tubo-piastra tubiera:I tubi sono espansi e saldati a tenuta alla piastra tubiera in acciaio inossidabile. Ogni giunto è sottoposto a test di tenuta con elio per il servizio criogenico
• Separazione degli strati:I distanziatori vengono saldati alle superfici dei tubi senza danneggiarne le pareti: un processo specializzato che abbiamo padroneggiato
• Tracciabilità completa del materiale:Tutti i tubi, i distanziatori e le piastre tubiere sono dotati di certificati di test di macinazione ASME Sezione II

• Ne hai bisognogrande dovere di trasferimento di calore in un piccolo guscio(retrofit con vincoli di spazio)
• Il tuo processo richiedeapproccio molto vicino alla temperatura(ad esempio, liquefazione del gas)
• Il fluido sul lato del tubo èalta pressione(ad esempio, gas naturale 100-200 bar)
• Il fluido sul lato mantello è relativamente pulito (le incrostazioni possono essere gestite mediante pulizia chimica)

• Compatibilità criogenica- 304/316L mantiene la tenacità fino a -196°C (azoto liquido)
• Resistenza alla corrosione- ideale per gas acidi, soluzioni amminiche e molti flussi chimici
• Integrità a tenuta stagna- Ogni tubo viene testato individualmente prima dell'avvolgimento e il fascio finale viene testato con l'elio
• Lunga durata- l'acciaio inossidabile elimina la ruggine e la corrosione generale nella maggior parte dei servizi

• Impianti GNL- principali scambiatori di calore criogenici (MCHE) - fasci multipli a spirale avvolti in un unico guscio
• Unità di separazione dell'aria- scambiatori di liquefazione azoto/ossigeno
• Impianti di etilene- scambiatori cold box
• Liquefazione dell'idrogeno- trasferimento di calore a bassa temperatura
• Reattori chimici- scambiatori alimentazione/effluenti a spirale per sintesi ad alta pressione

Non sei pronto per un pacchetto completo? Forniamo anche singoli componenti:

• Tubo senza saldatura in acciaio inossidabile(TP304/316L) - tagliato a misura, con o senza avvolgimento
• Barre distanziatrici- taglio di precisione secondo le specifiche dello spazio tra gli strati
• Piastra tubiera dello scambiatore di calore- acciaio inox forgiato, forato con disegno a spirale
• Tubo alettato- per una superficie aggiuntiva sugli strati esterni

Per richiedere un preventivo per il vostro fascio tubiero avvolto a spirale in acciaio inossidabile, inviate quanto segue ajimmy@steelseamlesspipe.com:

• Servizio termico richiesto (kW) e fluidi di processo
• Pressione/temperatura di progetto lato tubo e lato mantello
• Diametro interno del guscio (o spazio disponibile)
• Dimensioni del tubo (diametro esterno, spessore della parete) e preferenza del materiale (304 contro 316L)
• Numero di strati di tubi e passo di avvolgimento (se noto)

I nostri ingegneri eseguiranno la progettazione termica, produrranno un disegno dell'avvolgimento e forniranno un prezzo e un programma fissi.
